RX-7R_维修手册.pdf - 第173页
第 2 章 操作顺序书 2- 3. 校准 吸取检查摄像机的照明校准 元件 摄像机 的像素率确 定完成后，显 示如下画面。 进行吸取检查 摄像机校准 治具 的 安装 。 1 触摸［开始安装］。 进行左右一次性 更换台车上升 、前面护罩的 锁定后，贴 装头向 安装 位置移动，进行左 右 一 次性 更换台车下降、 前面护罩解除 锁定。 2 打开前面护罩，把用于调整吸取检查摄像机照明亮度的滤光器安装到吸取检查摄像机 上。 吸取检查摄像机 照明 …
第
2
章
操作顺序书
2-3. 校准
9
关闭前面护罩，触摸［拆卸完成］。
进行左右一次性更换台车上升、前面护罩的锁定后，RT 轴的转塔向吸嘴号位置旋转，执行阀切
换为 OFF 的动作。然后进行左右一次性更换台车下降、前面护罩解除锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
10
触摸［完毕］。
显示治具安装画面，用于吸取检查摄像机的校准。
98
第
2
章
操作顺序书
2-3. 校准
吸取检查摄像机的照明校准

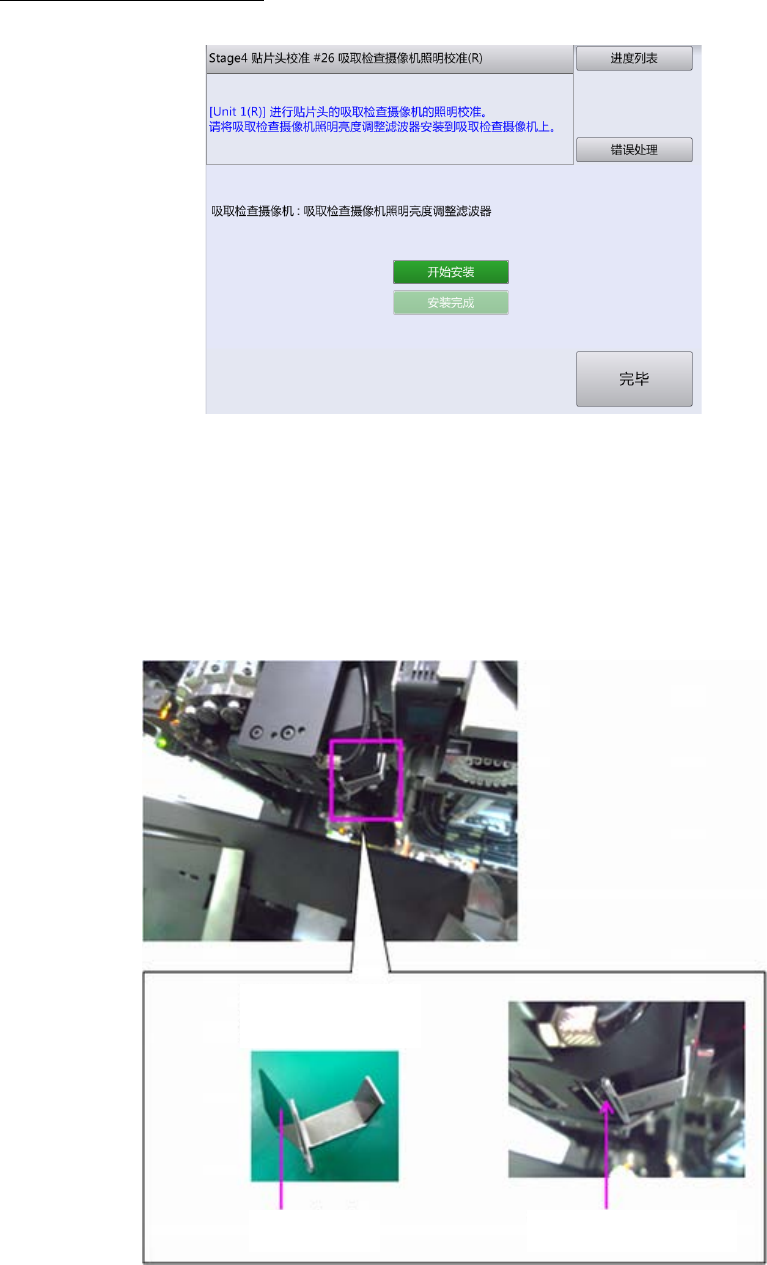

元件摄像机的像素率确定完成后，显示如下画面。进行吸取检查摄像机校准治具的安装。
1
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，进行左右一次性
更换台车下降、前面护罩解除锁定。
2
打开前面护罩，把用于调整吸取检查摄像机照明亮度的滤光器安装到吸取检查摄像机
上。
吸取检查摄像机照明
亮度的滤光器
滤光器部
滤光器部插入位置
99
第
2
章
操作顺序书
2-3. 校准
3
关闭前面护罩，触摸［安装完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
4
触摸［完毕］。
显示吸取检查摄像机的照明校准画面。
5
触摸［校准执行］。
关于吸取检查摄像机的照明，按照始终亮灯的 4 级和闪光的 8 级进行照明校准。

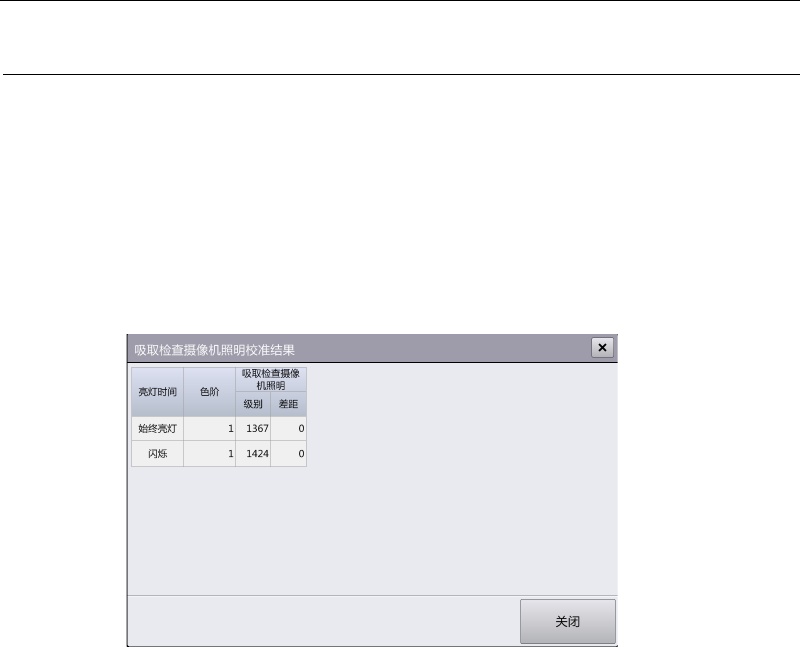

照明校准完成后，显示校准结果画面。
各照明种类都逐一列表显示不同灰度的照明等级和差距值，不满足必需亮度级别的项目，以红
色背景显示［NG］。差距值为 3 以上时，背景色以黄色显示作为警告。
如果结果画面中没有［NG］，校准画面的［确认 OK］按钮生效。
如有［NG］显示，请关闭校准结果画面，再次执行校准。
6
确认校准结果没有问题，触摸［关闭］。
校准执行结果被保存，显示拆下吸取检查摄像机照明亮度调整滤光器的画面。
7
触摸［确认
OK
］。
8
触摸［开始拆卸］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，进行左右一次性
更换台车下降、前面护罩解除锁定。
9
打开前面护罩，拆下安装在吸取检查摄像机上的吸取检查摄像机照明亮度调整滤光器。
100
