RX-7R_维修手册.pdf - 第492页
第 7 章 故障分析 7- 5. 贴片头单元原点消失时 的恢复方法 H 轴软件极限的设定确认 1. 按［ 移 动到 上限］。 2. 按微调动作移动 操作的 “↑” ，确认 显示 下图的报警 画面。 3. 请按［ RESET ］ ，解除报警。 4. 按［ 移 动到 下限］。 46
第
7
章
故障分析
7-5.
贴片头单元原点消失时的恢复方法
8. 进行与操作顺序 6 ～ 操作顺序 7 相同的操作，一直到 吸嘴号＃16。
对全部 吸嘴号完成测定后，［ 吸嘴号］的显示回到“1”。
9. 触摸［原点设置］。
进行左右一次性更换台车上升、前面护罩的锁定，计算 H 轴的原点位置并移动，在该位置上进
行原点设置。再测定吸嘴间差距，显示［吸嘴间差距测量结果］画面。
以#1～#16 中测定值最高的吸嘴号为基准，离该处 0.05 mm 上侧的 H 轴位置就是 H 轴的原点。

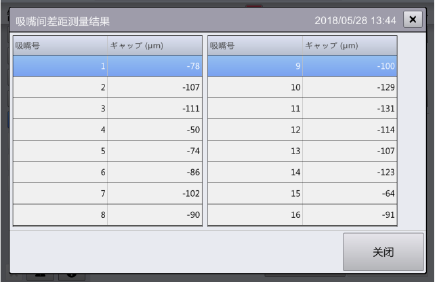

在［吸嘴间差距测量结果］画面上，对已测的各 吸嘴号距 H 轴原点的距离（差距）进行列表
显示。
10. 确认各吸嘴号的差距值测定正确，没有问题，触摸［关闭］。
请确认差距值的最大值与最小值之差在 0.2 mm 以内。
11. 触摸［确认 OK］。
保存校准结果，显示贴装头护罩的安装画面。
12. 触摸［开始交换］。
进行左右一次性更换台车上升、前面护罩的锁定后，XY 轴向贴装头更换位置移动，进行左右
一次性更换台车下降、前面护罩解除锁定。
13. 打开前面护罩，安装校准对象装置的贴片头右侧护罩。
螺丝紧固扭矩: 0.6 N · m ± 0.03 N · m
14. 关闭前面护罩，安放左右一次性更换台车，触摸［交换完毕］。
取得所安装的贴装头的信息，接通贴装头的电源。进行左右一次性更换台车上升、前面护罩的
锁定。
15. 触摸［完毕］。
45
第
7
章
故障分析
7-5. 贴片头单元原点消失时的恢复方法
H
轴软件极限的设定确认

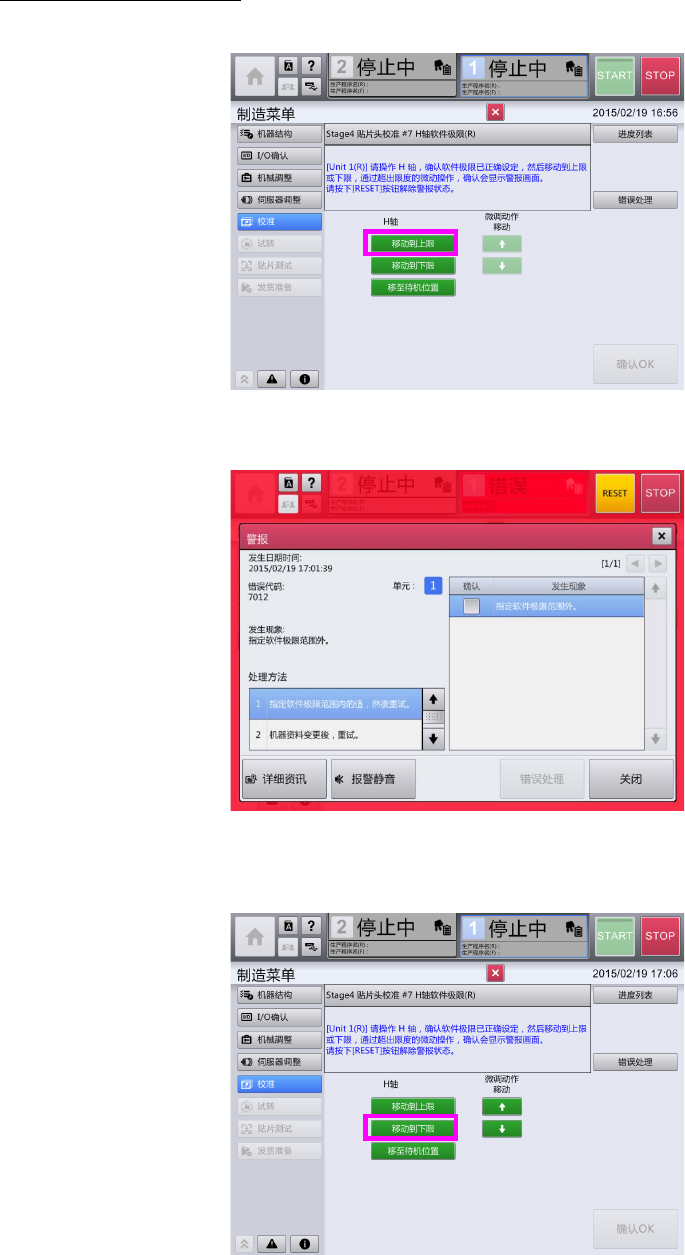

1. 按［移动到上限］。
2. 按微调动作移动操作的“↑”，确认显示下图的报警画面。
3. 请按［RESET］，解除报警。
4. 按［移动到下限］。
46
第
7
章
故障分析
7-5.
贴片头单元原点消失时的恢复方法

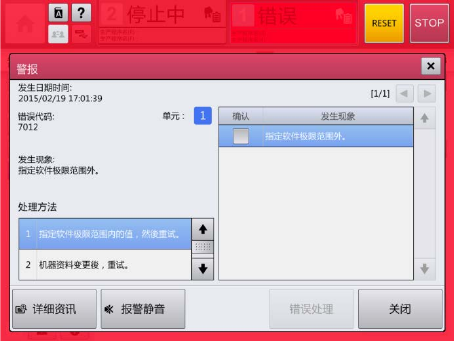

5. 按微调动作移动操作的“↓”，确认显示下图的报警画面。
6. 请按［RESET］，解除报警。
7. 按［移动至待机位置］。
8. 按［确认 OK］。
47
