RX-7R_维修手册.pdf - 第302页
第 2 章 操作顺序书 2- 5. 配件更换 13 X 轴滚珠丝杠的安装作业 ① 更换 X 轴滚珠丝杠驱动侧轴 承 ② 安装 X 轴滚珠丝杠 EZ446893301 滚珠丝杠 用扭矩扳手进行 安装 規格值 2 ± 0.1 N ・ m CP5×20 4 个 按下图所 示重叠对准 轴承侧面 的划线 轴承支架 (X, F) 向轴承支 架 插入 的一侧 228
第
2
章
操作顺序书
2-5. 配件更换

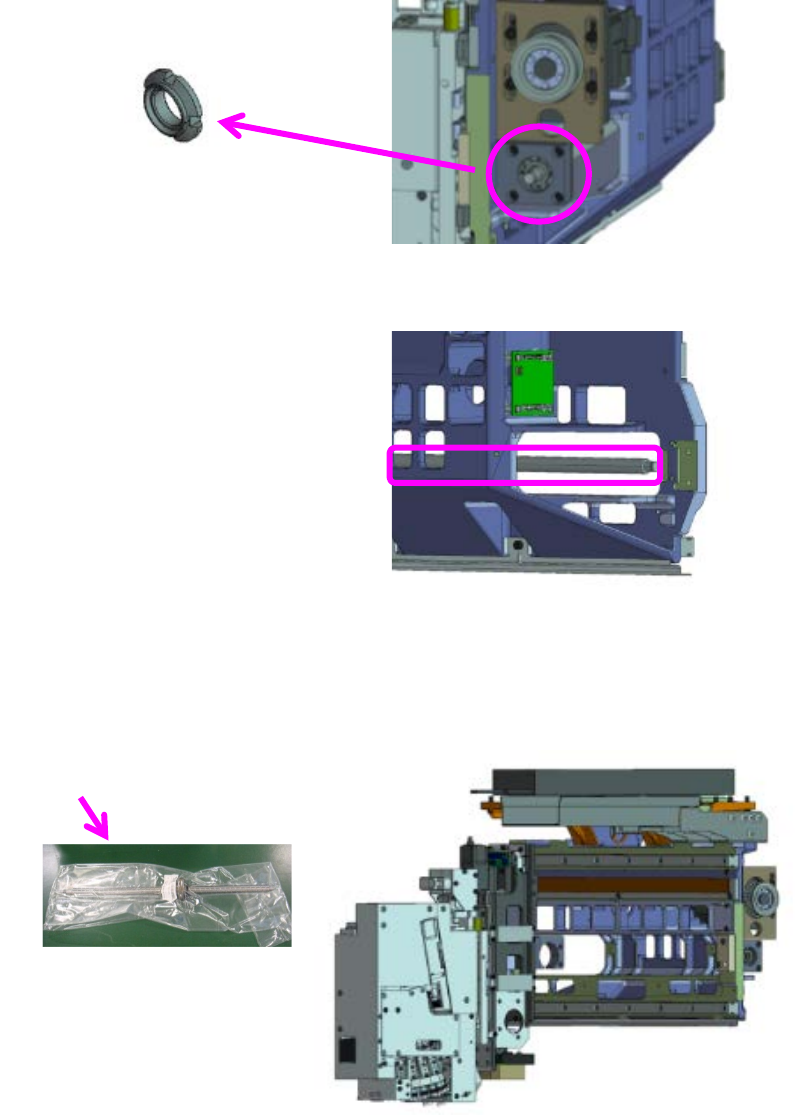

③ 精密 U 螺母的拆卸完成
12
拆下
X
轴滚珠丝杠
② 拆下 X 轴滚珠丝杠
② 拉出 X 轴滚珠丝杠
③ X 轴滚珠丝杠的拆卸完成
斜向拉出滚珠丝杠
EZ446893301 滚珠丝杠
精密 U 螺母
227
第
2
章
操作顺序书
2-5. 配件更换
13 X
轴滚珠丝杠的安装作业
① 更换 X 轴滚珠丝杠驱动侧轴承
② 安装 X 轴滚珠丝杠
EZ446893301 滚珠丝杠
用扭矩扳手进行安装
規格值 2±0.1 N・m
CP5×20 4 个
按下图所示重叠对准
轴承侧面的划线
轴承支架
(X, F)
向轴承支架
插入的一侧
228
第
2
章
操作顺序书
2-5. 配件更换
③ 将 X 轴滚珠丝杠斜向插入组装
14 X
轴滚珠丝杠轴固定侧轴承支架的安装作业
① 将 X 轴轴承支架予以固定
安装滚珠丝杠
注意事项
在固定滚珠丝杠之前，要把贴装头移动到中间位
置，进行滚珠丝杠的临时性支撑。
※为了防止滚珠丝杠变形，要进行临时性支撑
将轴承支架予以固定
229
