第 2 章 操作顺序书 2- 5. 配件更换 3 拧松固定 Z 轴马达托 架的 4 个螺丝及固定耦合器的滚珠丝杠轴侧的螺丝。 4 确认马达线束的固定位置，拆下扎带。 马达的连接器有 2 处，要进行确认。 拔下白色连接器 ，不要对线束 施加负荷。 黑色连接器在对 面一侧有凸部 ，按压该部位 即可脱落。 请勿强行拉拔。 请注意线束不要 被钳子等损伤 。请确认扎带 的固定位置 。 289
第
2
章
操作顺序书
2-5. 配件更换
Z
轴马达拆卸～安装

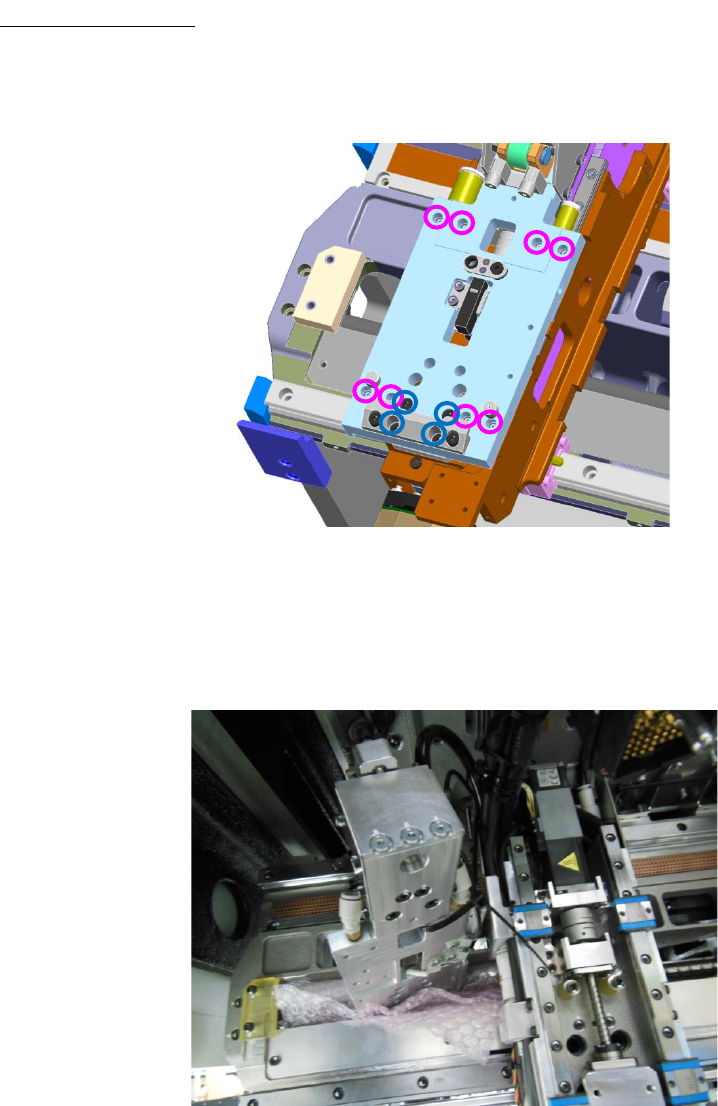

1 拧松 LM 导向板的 8 个固定螺丝，以及滚珠丝杠(球螺栓)的 4 个固定螺丝，拆下 Z 板
ASSY。
2 对拆下的 Z 板 ASSY 进行临时固定。
拔下右侧的气管，用配线扎带固定 Z 轴台，不要使其掉落。
请注意不要碰伤 X 轴的滚珠丝杠或 LM 引导部。
288
第
2
章
操作顺序书
2-5. 配件更换
3 拧松固定 Z 轴马达托架的 4 个螺丝及固定耦合器的滚珠丝杠轴侧的螺丝。
4 确认马达线束的固定位置，拆下扎带。
马达的连接器有
2
处，要进行确认。
拔下白色连接器，不要对线束施加负荷。
黑色连接器在对面一侧有凸部，按压该部位即可脱落。请勿强行拉拔。
请注意线束不要被钳子等损伤。请确认扎带的固定位置。
289
第
2
章
操作顺序书
2-5. 配件更换
5 请从滚珠丝杠轴拔下 Z 轴马达 ASSY。
将马达接线侧稍微向上提，从滚珠丝杠上拔下耦合器。
请勿过度拉拔，以免对耦合器造成损伤。
6 拧松固定耦合器的 1 个螺丝，将耦合器从马达轴上拆下。
