第 2 章 操作顺序书 2- 5. 配件更换 2-5- 12 . 更换 BANK I D 基板 (IF S - NX 选项 ) 1 拆下台架的台架护罩上部。 ※ 拆下 4 处螺丝 后护罩会 落下，请 注意扶着 护罩等， 进行操作。 2 拆下滑槽。 3 拔下连接在切割机单元上的线缆及管线。 309
第
2
章
操作顺序书
2-5. 配件更换

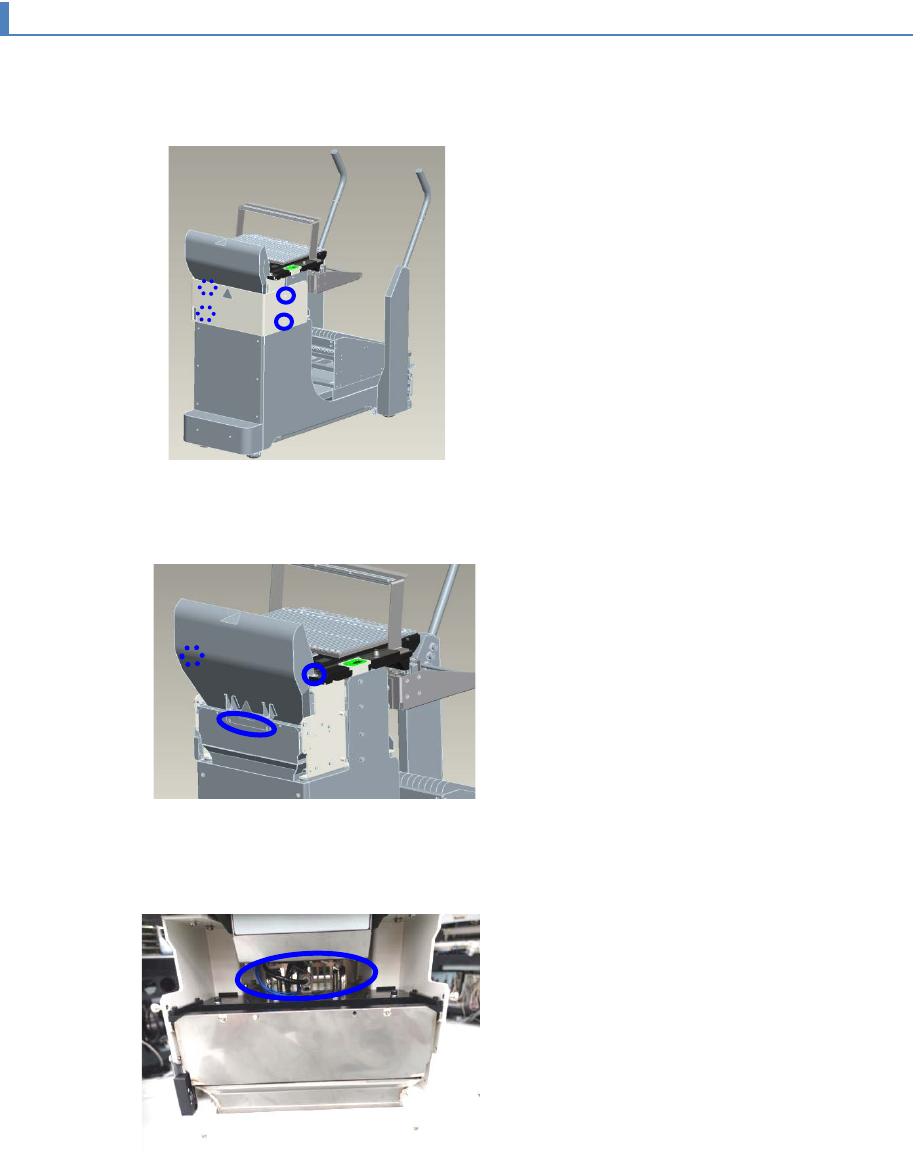

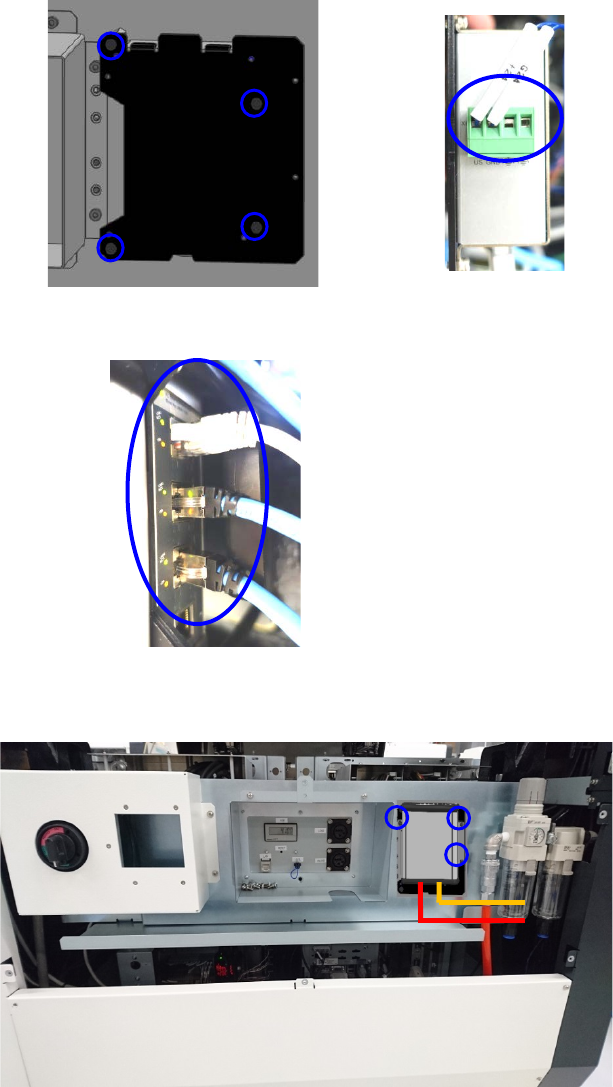

9 连接 SWITCHING HUB 的电源线(绿色接口)，将 HUB 托架固定在 IFS 底座板上。
10
将剩余的
3
根电缆连接到
SWITCHING HUB
上。
11
将电缆
(2
根
)
连接到
MPC-CAN
上，安装
MPC-CAN
。
12
接通装置电源，确认
MPC-CAN
及
SWITCHING HUB
的电源已打开。
308
第
2
章
操作顺序书
2-5. 配件更换
2-5-12.
更换
BANK ID
基板
(IFS-NX
选项
)
1 拆下台架的台架护罩上部。
※拆下
4
处螺丝后护罩会落下，请注意扶着护罩等，进行操作。
2 拆下滑槽。
3
拔下连接在切割机单元上的线缆及管线。
309
第
2
章
操作顺序书
2-5. 配件更换

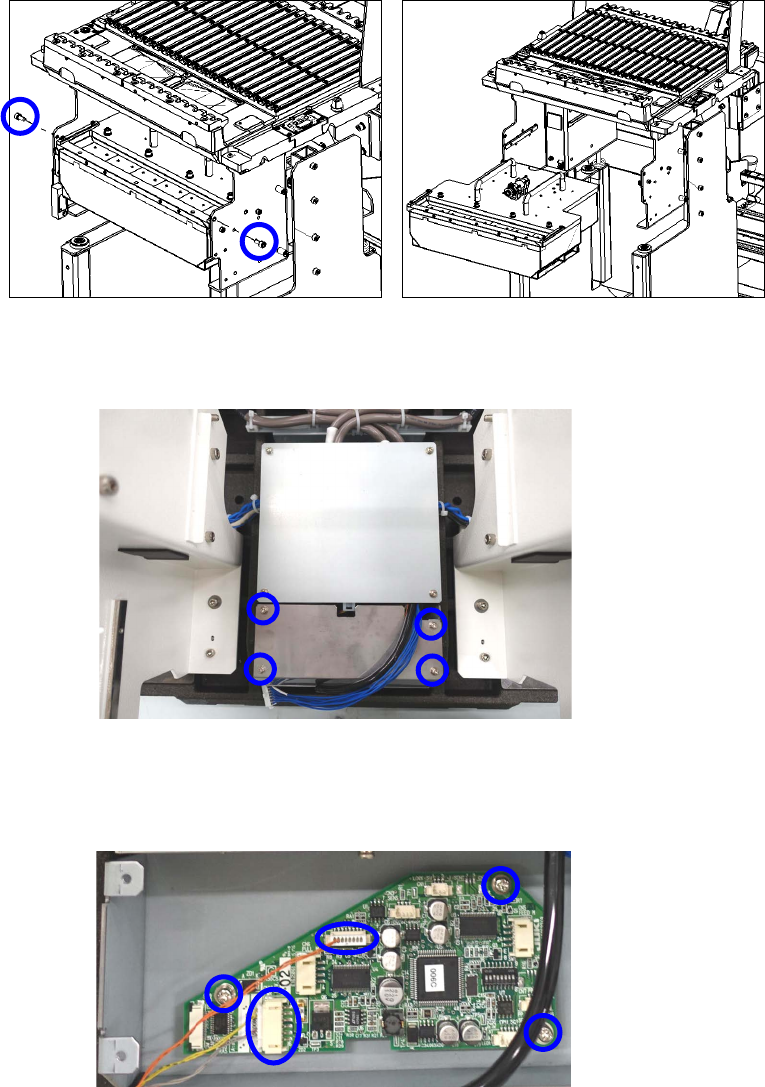

4
拆下切割机单元。
5
拆下
BANK PCB
护罩。
6
拆下
BANK ID
基板。
7
更换
BANK ID
基板，连接电缆并将其固定。
310
