第 2 章 操作顺序书 2- 5. 配件更换 7 拧松托架的 2 个固定螺丝，将托架从 Z 轴马 达上拆下。 8 用 2 个螺丝（ C 3x12 ）将托架安装到新的 Z 轴马达上。 拧紧扭矩： 1.0±0.05N ・ m 注意 • 马达的连 接器的方向根 据左右的单元 对称 分布 。（ 上图为左侧 单元 ） 291
第
2
章
操作顺序书
2-5. 配件更换

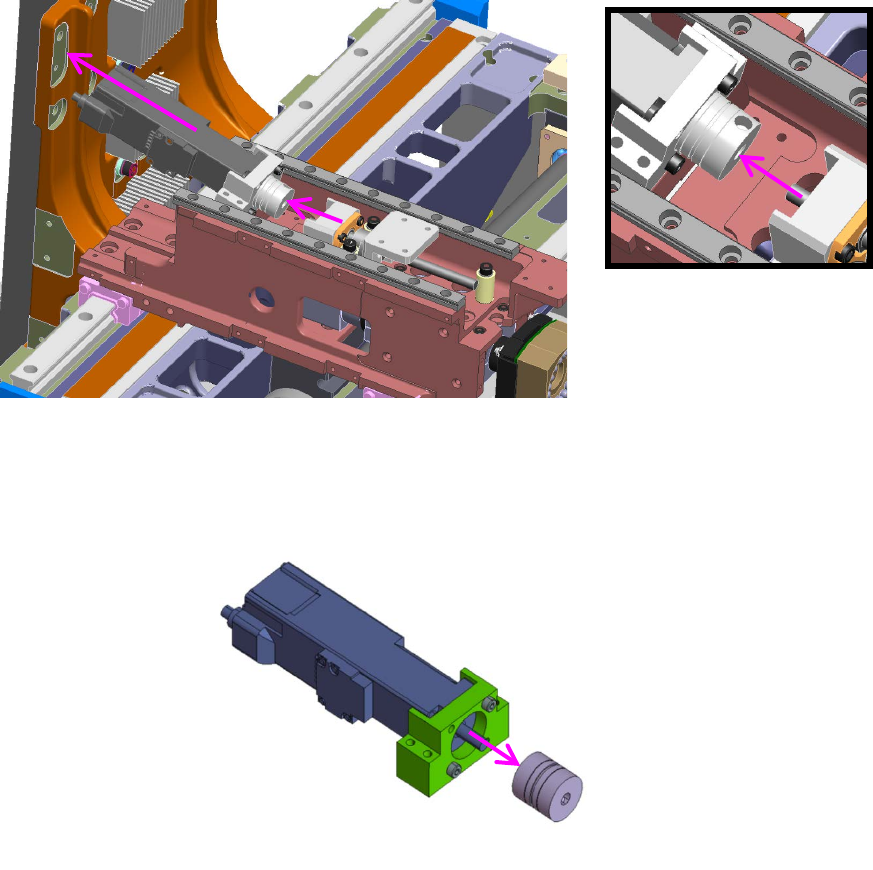

5 请从滚珠丝杠轴拔下 Z 轴马达 ASSY。
将马达接线侧稍微向上提，从滚珠丝杠上拔下耦合器。
请勿过度拉拔，以免对耦合器造成损伤。
6 拧松固定耦合器的 1 个螺丝，将耦合器从马达轴上拆下。
290
第
2
章
操作顺序书
2-5. 配件更换

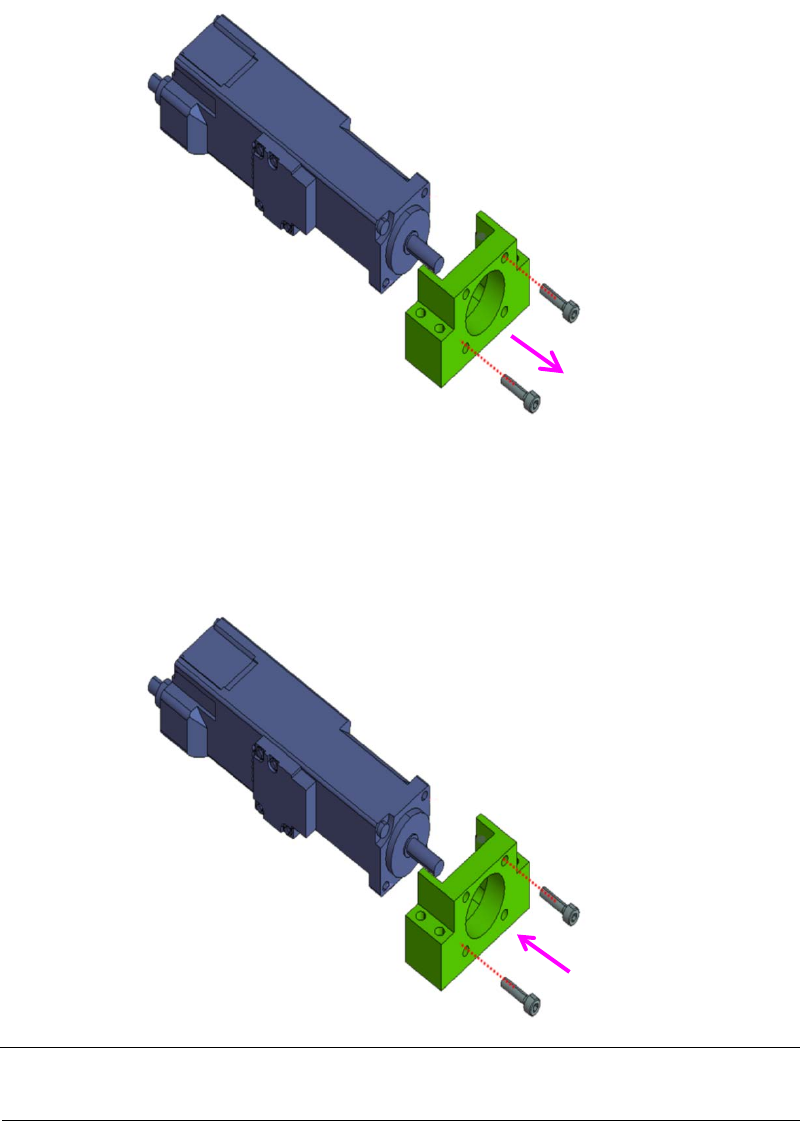

7 拧松托架的 2 个固定螺丝，将托架从 Z 轴马达上拆下。
8 用 2 个螺丝（C3x12）将托架安装到新的 Z 轴马达上。
拧紧扭矩： 1.0±0.05N・m
注意
• 马达的连接器的方向根据左右的单元对称分布。（上图为左侧单元）
291
第
2
章
操作顺序书
2-5. 配件更换

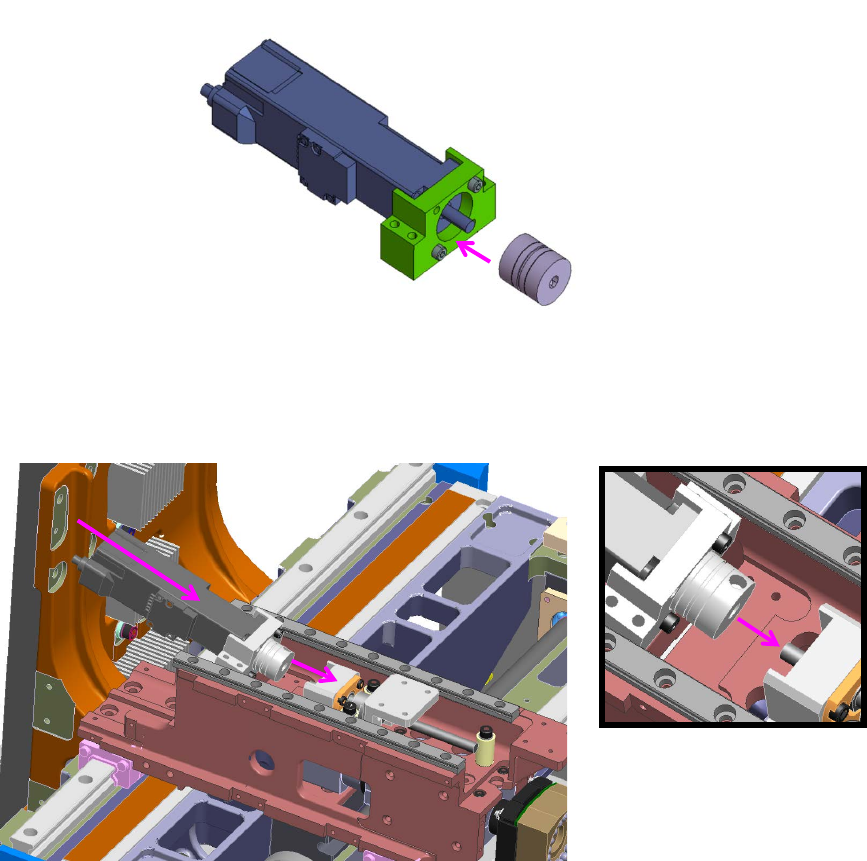

9 将耦合器插入 Z 轴马达轴。
10 一边将步骤 7 的 Z 轴马达 ASSY 的耦合器伸入滚珠丝杠，一边使马达后部降下稍许、并
暂时安装。
292
