第 2 章 操作顺序书 2- 5. 配件更换 2-5-4-2 一次性更换台车 ＲＦ RF 卡车的刀具交换装置必需工具 ・ 内六角扳手 ・ 十字螺丝刀 拆卸／安装 1 . 做的安装和拆卸 刀具部。安装和拆卸，刀 片是开放的。 参阅工作要戴手套。请注意，你 不把你的手绝对刀 片之间。 2. 设置台车到 RX -7 的身体。抬起 BANK 。 您可以在手动操作单独提起。 3. 关闭电源在国家 提出的 BANK 。 4. 关闭电源。降低 在位于…
第
2
章
操作顺序书
2-5. 配件更换

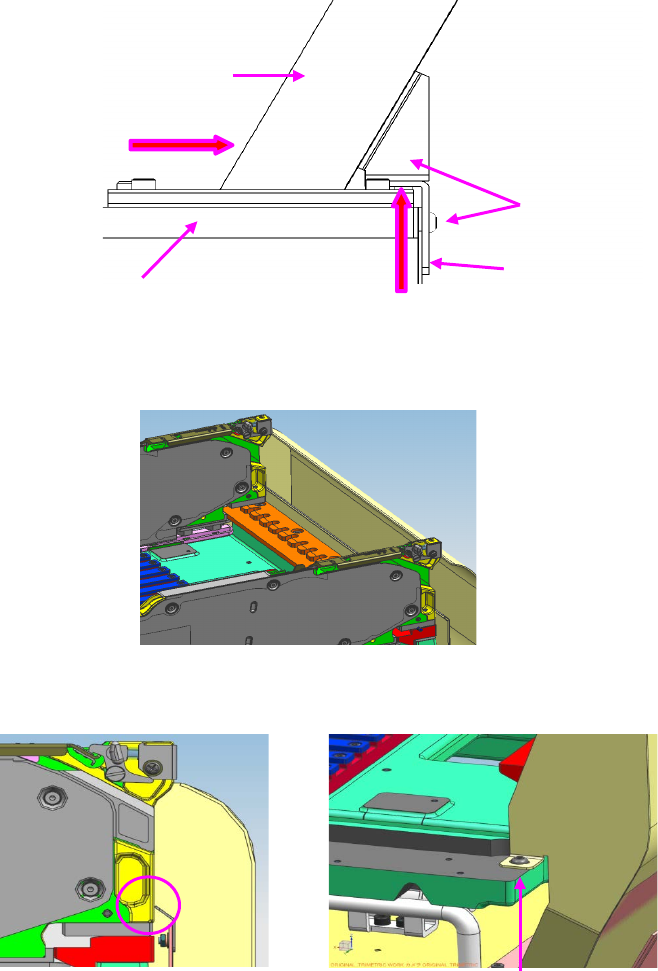

5. 在将滑槽下部按在切带机单元上的状态下，安装托架。
6.
准备 2 台 EF08HSR，安装在台架的两端。
7.
在台架的两端安装，使滑槽单元接触到 ETF。
8. 护罩相关的安装要按照相反的步骤安装。
滑槽
切带机
托架
按住滑槽
按住托架
螺丝
使之与 ETF 接触 螺丝
245
第
2
章
操作顺序书
2-5. 配件更换
2-5-4-2 一次性更换台车 ＲＦ
RF
卡车的刀具交换装置必需工具
・内六角扳手
・十字螺丝刀
拆卸／安装
1.
做的安装和拆卸刀具部。安装和拆卸，刀片是开放的。
参阅工作要戴手套。请注意，你不把你的手绝对刀片之间。
2.
设置台车到 RX-7 的身体。抬起 BANK。
您可以在手动操作单独提起。
3.
关闭电源在国家提出的 BANK。
4.
关闭电源。降低在位于所述主体的内部的机械开关 BANK。
这将是在所述叶片是打开的状态。这将是 BANK 向下。
※在这里，一定要开放的刀片。您将无法执行以下任务。
246
第
2
章
操作顺序书
2-5. 配件更换
5. 松开螺丝。拆下螺丝的托架前面。
6.
拆下 4 个螺丝和胶带指南。
7.
松开螺丝×2 个。取下切割器单元。
*
螺杆的标志不会被删除。
螺丝×4
护罩
带导向
注。
还有一种情况垫片来确保这一
部分的情况。去除的时候，请
注意不要丢失。您也可以只使
用一个侧面。请在下面的图中
显示的位置关系进行装配。
垫片
螺丝×2
*这个螺丝是不会被删除。
螺丝×4
247
