RX-7R_维修手册.pdf - 第253页
第 2 章 操作顺序书 2- 4. 维护 11. 反射镜部的保洁 Po int P16S 贴片头是带 保护玻璃的， 故要对保护玻 璃及上述反 射镜部这 2 个部位进 行清洁。 进行本作业时， 每次清洁摄像 机图像时都检 查一下，以 对作业的效果进 行确认。 11 - 1 ．保洁作业前准备 请按 。。 保护玻璃 镜部 保护玻璃 镜部 179
第
2
章
操作顺序书
2-4. 维护
8-3
用
M2
规格的
CP
螺栓
(a) 2
个将机械
阀固定。
安装时，请拧紧，在两个螺丝在规定的
扭矩。
●“
+ M2
”塑料螺丝
0.05N
·
m
9
．

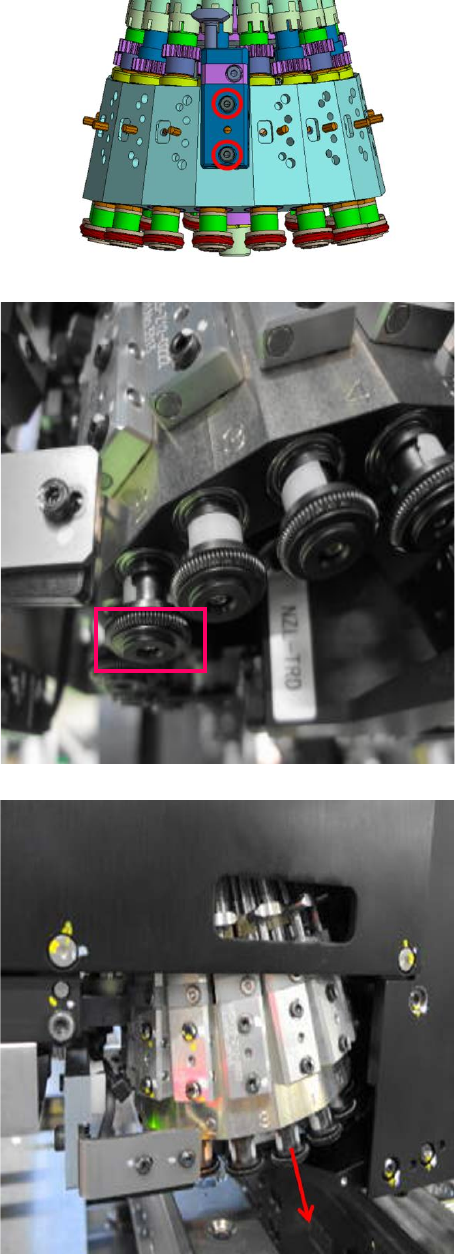

吸嘴夹具部的清洁及注油
用棉棒擦拭夹具内部
(H)
部，如脏污
严重可蘸上涡轮机油擦拭。
10
．
吸嘴轴部的清洁
用手抓出吸嘴轴，用布等干拭表面。
如果运动不好，DEFREX OIL NO1 微湿
的布擦去轴的喷嘴的污垢。
(H)
178
第
2
章
操作顺序书
2-4. 维护

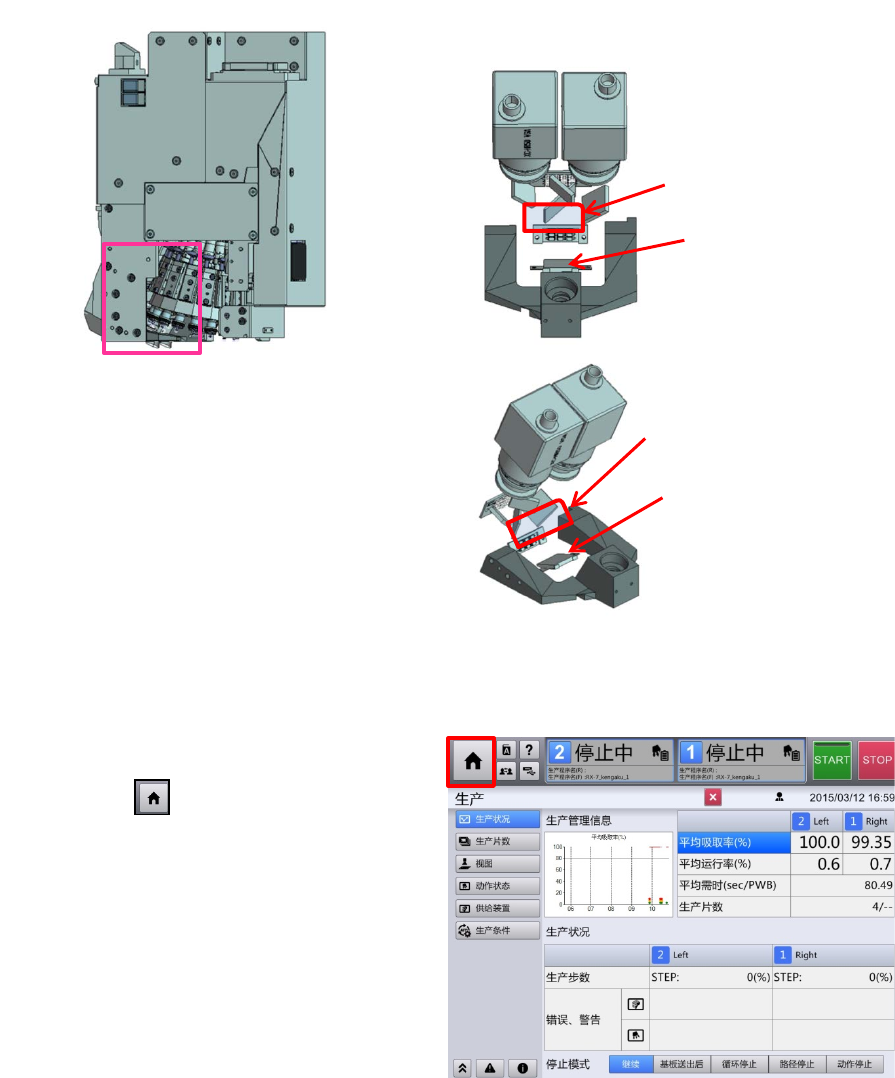

11.
反射镜部的保洁
Point
P16S
贴片头是带保护玻璃的，故要对保护玻璃及上述反射镜部这
2
个部位进行清洁。
进行本作业时，每次清洁摄像机图像时都检查一下，以对作业的效果进行确认。
11-1
．保洁作业前准备
请按
。。
保护玻璃
镜部
保护玻璃
镜部
179
第
2
章
操作顺序书
2-4. 维护

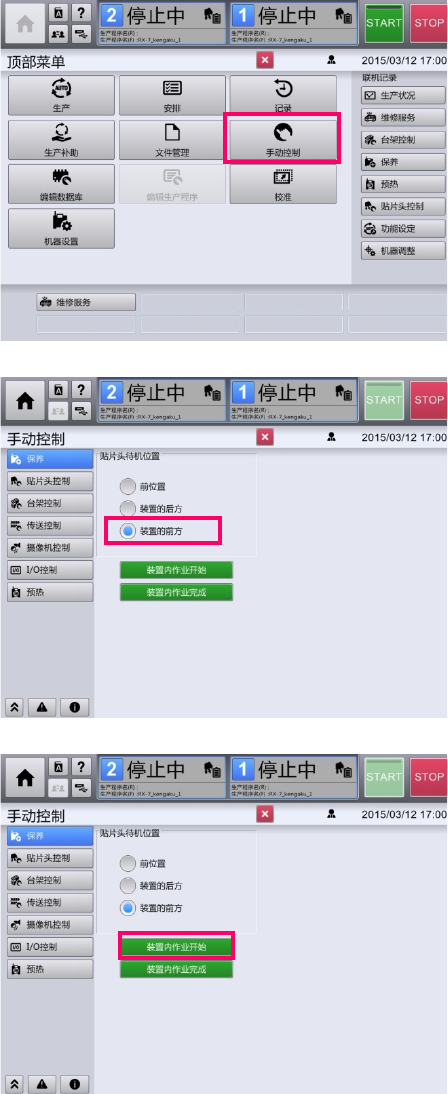

11-2
．请按
“
手动控制
”
。
11-3
．请选择
“
保养
”
菜单内的
“
装置的前
方
”
。
11-4
．请按
“
装置内作业开始
”
。
台车上升，贴片头向身前移动。
180
