第 2 章 操作顺序书 2- 1. 治具列表 2- 1. 治具列表 治具名称／图编号 用途 JIG, X Y CLA LIB / EZ A2039881 A ( 1 s et ) Com ponent parts • XY CALIBRAT IO N GL ASS PLATE / EZ 453440901 (1) • GLASS PL ATE REA TI N ER / EZ 453441801 (3) • RETAINER , PC …
第2章 操作顺序书
第
2
章
操作顺序书
2-1. 治具列表
2-1.
治具列表

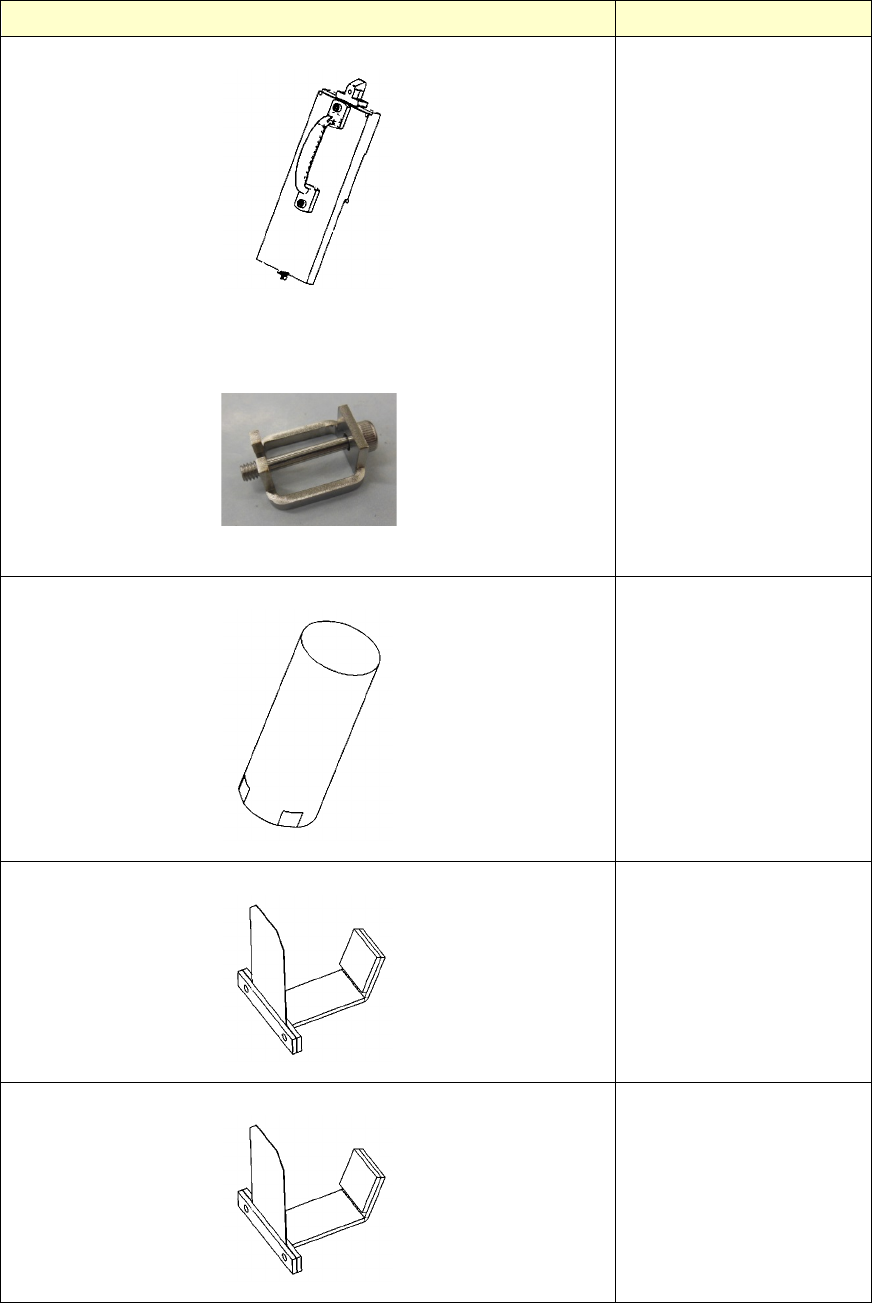

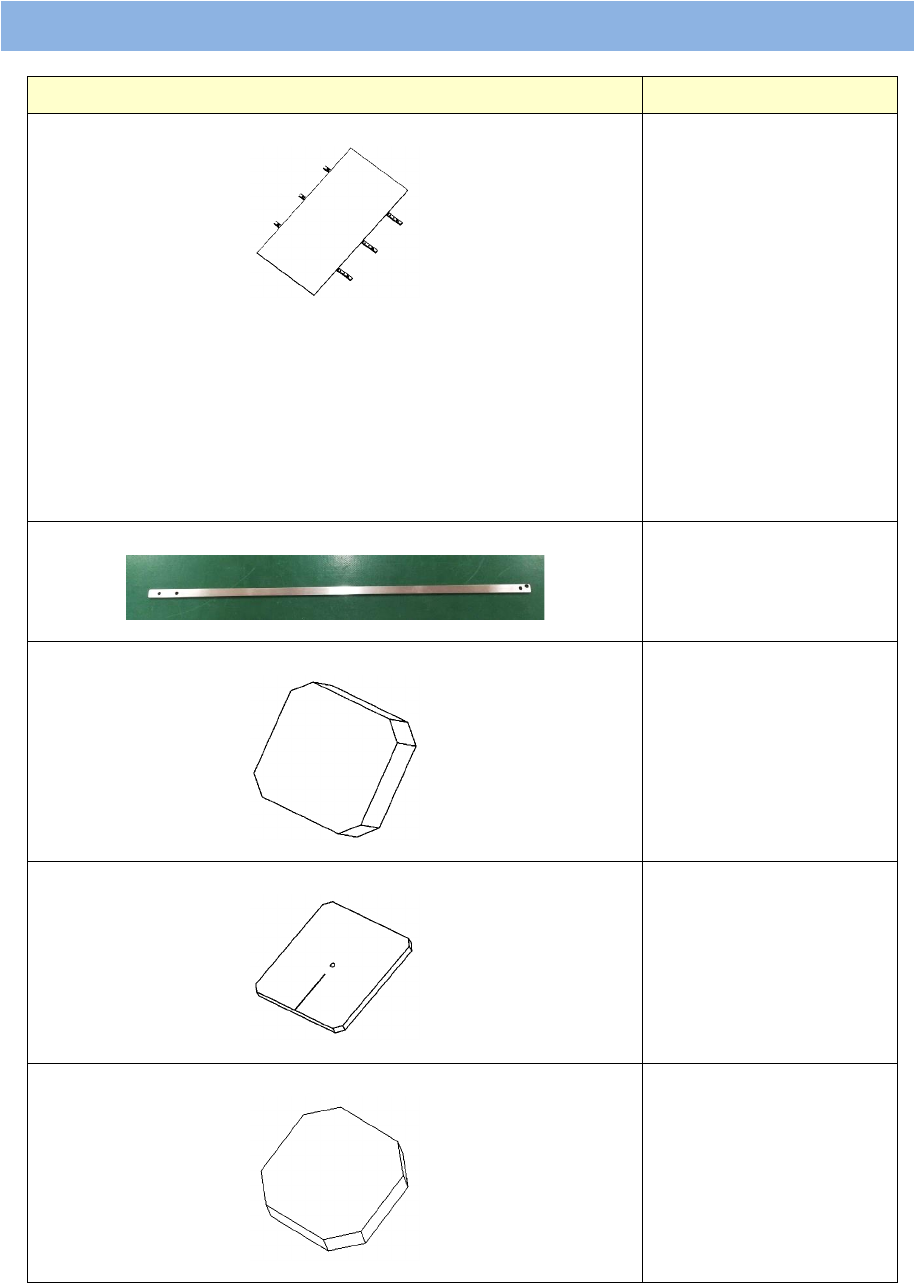

治具名称／图编号
用途
JIG, XY CLALIB / EZA2039881A (1 set)
Component parts
•
XY CALIBRATION GLASS PLATE / EZ453440901 (1)
•
GLASS PLATE REATINER / EZ453441801 (3)
•
RETAINER, PC BOARD / EZ472160801 (6)
•
BOLT,HEXAGON SOCKET 3 x 6 / EZ768340304 (6)
•
BOLT,HEXAGON SOCKET 4 x 8 / EZ768341904 (6)
•
XY
校准
SPACER_GLASS PLATE RETAINER / 40207419
•
进行
XY
校准时的玻璃
基板承托撑挡
（RX-7R 传送用）
REFLECTION JIG (45) / EZ453431301 (1)
•
元件摄像机照明校准
PLATE, LASER POSITIONING / EZ453398501 (1)
•
基板翘曲检测传感器转
写
GLASS CHIP (7 x 7) / EZ446129901 (1)
•
转写校准
2
第
2
章
操作顺序书
2-1. 治具列表
治具名称／图编号
用途
JIG, AXIS Z ORIGIN / EZA2039880A (1)
<RX-7R 用安装件>
BOLT HOLDER / 40209747
BOLT (M4X0.7 L=25) / 40209750
※因为是装在贴片头上的，所以可从贴片头上拿来使用。
•
调整
Z
轴的原点
TOOL, BACK UP / EZA2041992A (1)
•
调整传送支承板的高度
ND FILTER, PICK UP CAM / EZA2039540A (1)
•
调整吸取检查摄像机的
照明亮度
ND FILTER, COXIAL LIGHT / EZA2039541A (1)
•
同轴照明亮度的校准
3
