第 2 章 操作顺序书 2- 4. 维护 4 、 在电池交换（更换）换对话框 中触摸 [ 开 始交换（更换） ] 按钮，开始 电池的更 换。 触摸 [ 开始交换（更换） ] 按钮 后，贴片头 将移动到易于进行更换作业的 位置 ，左右 的统一更换台车会下降，安全盖 的锁定将 被解除。 ※如果交换（更换）模式为 [ 安全 ] ，则贴 片头不会移动。 5 、 打开正面门，拆下右图的 2 处螺丝，卸 下贴片头右侧面（内侧）的护盖 。 6 、 卸…
第
2
章
操作顺序书
2-4. 维护
头部机组电池交換
注意！
在贴片头的电池老化的状态或被拆下的状态下，如果关闭装置电源或将贴片头从主机拆下
后，贴片头内记录的信息会消失，生产时无法使用。
请务必遵守以下步骤，实施电池更换。
1
、
事先准备
显示机器设置菜单，将机器数据备份到
USB
。
用于作业中发生故障时装置的恢复。
2
、
确认电池的状态。
可在
[
手动控制
]
＞
[
贴片头控制
]
画面
中确认。
如右图所示『缺少
(
老化
)
』时，必须进
行电池更换。
3
、
电池的更换准备
触摸
[
电池交换（更换）
]
按钮，
[
电池交
换（更换）
]
对话框即打开。
197
第
2
章
操作顺序书
2-4. 维护
4
、
在电池交换（更换）换对话框中触摸
[
开
始交换（更换）]按钮，开始电池的更
换。
触摸
[
开始交换（更换）
]
按钮后，贴片头
将移动到易于进行更换作业的位置，左右
的统一更换台车会下降，安全盖的锁定将
被解除。
※如果交换（更换）模式为
[
安全
]
，则贴
片头不会移动。
5
、
打开正面门，拆下右图的
2
处螺丝，卸
下贴片头右侧面（内侧）的护盖。
6
、
卸下护盖后如右图所示。
右图的红圈附近有电池的连接器。
198
第
2
章
操作顺序书
2-4. 维护

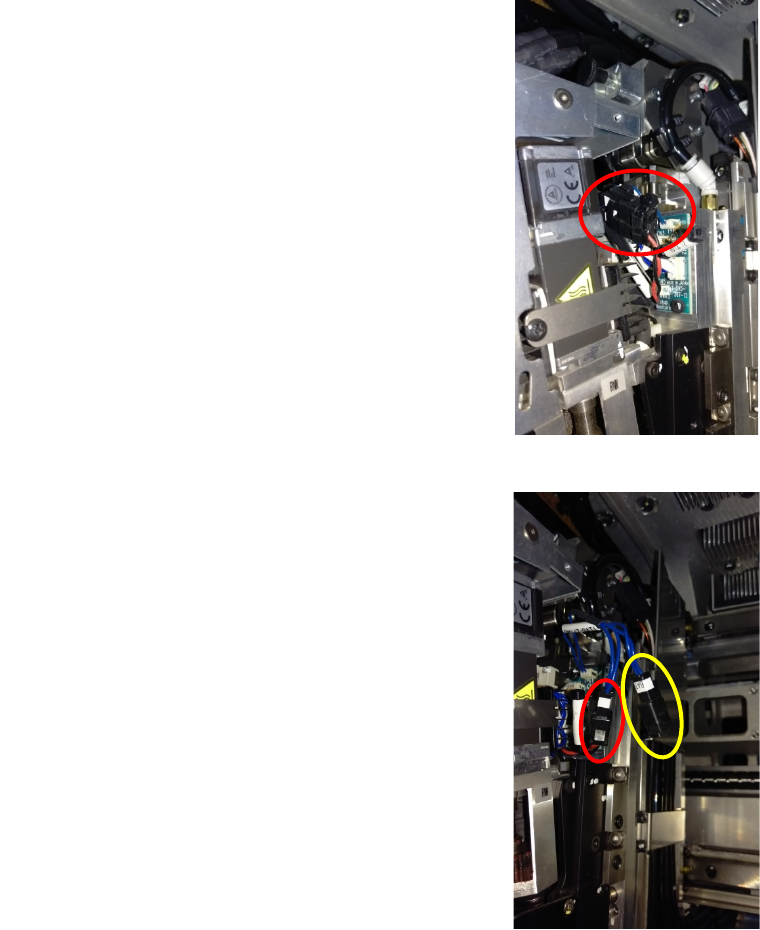

7
、右图为从前项的右图状态将连接电池的
连接器拉出后的状态。
红圈圈住的部分即为电池连接器。
如右图所示，
2
个连接器被
2
根束线带
绑在一起。
一个连接器连接着电池的电缆。
另一个连接着防短路接头。
8
、将绑束连接器的束线带切断，成为如右
图的状态。
红圈圈住的连接器连接着电池。
黄圈圈住的连接器仅连接着防短路接
头，没有连接着电池。
从黄圈圈住的连接器上拆下防短路接
头。
199
