第 2 章 操作顺序书 2- 5. 配件更换 5. 在将滑槽下部按在切带机单元上的状态下，安装托架。 6. 准备 2 台 EF08H SR ，安装在台架的两端。 7. 在台架的两端安装，使滑槽单元接触到 ET F 。 8. 护罩相关的安装要按照相反的步骤安装。 滑槽 切带机 托架 按住滑槽 按住托架 螺丝 使之与 ETF 接触 螺丝 245
第
2
章
操作顺序书
2-5. 配件更换
安装

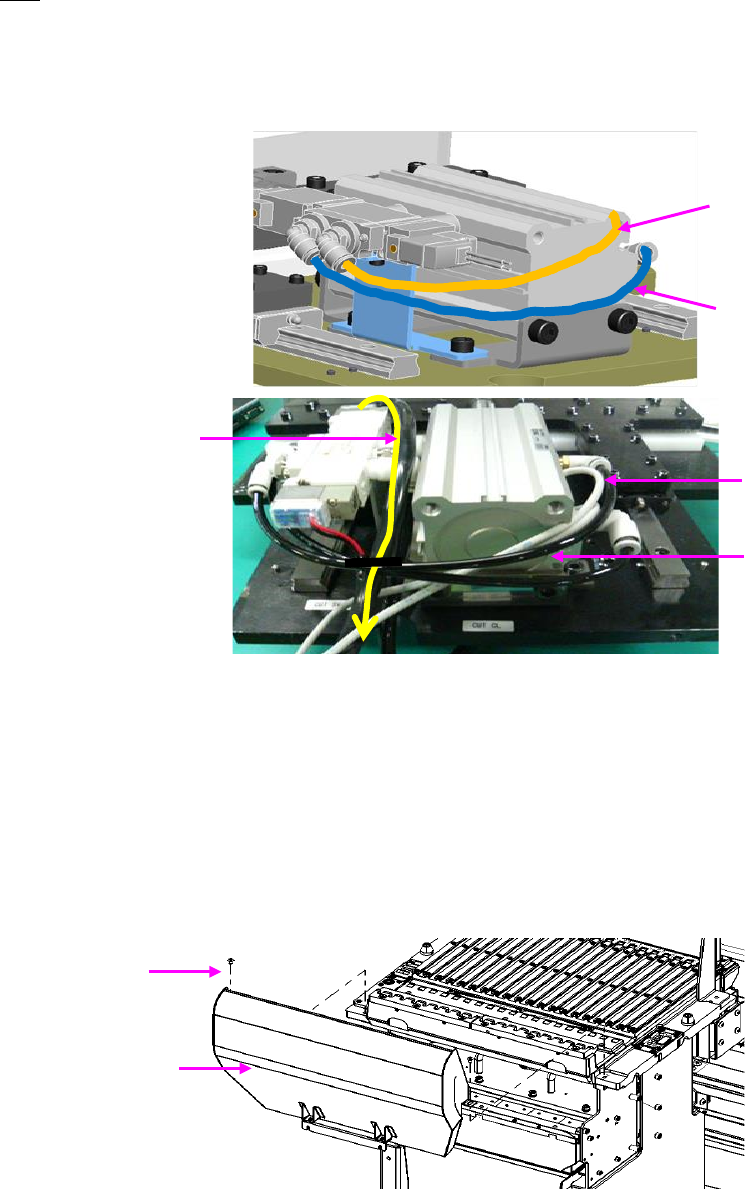

1. 安装气管
请在切带机的刀刃关闭的状态下插入气管。
聚氨酯管：TU0425B-100-X3
a) 将电磁阀门的线束按图接线。
b) 接线要使前后气缸传感器的线束通过接头的上侧。
c) 连接气管，使气缸的空气管道位于外侧。
2. 安装切带机单元护罩。
重新安装护罩时，请注意不要使线缆卷入、咬入到护罩里。
3. 按照相反的步骤安装切带机单元。
4.
仅临时固定滑槽的上部。
聚氨酯管
240mm 剪裁品
聚氨酯管
205mm 剪裁品
a
b
c
螺丝
滑槽
244
第
2
章
操作顺序书
2-5. 配件更换
5. 在将滑槽下部按在切带机单元上的状态下，安装托架。
6.
准备 2 台 EF08HSR，安装在台架的两端。
7.
在台架的两端安装，使滑槽单元接触到 ETF。
8. 护罩相关的安装要按照相反的步骤安装。
滑槽
切带机
托架
按住滑槽
按住托架
螺丝
使之与 ETF 接触 螺丝
245
第
2
章
操作顺序书
2-5. 配件更换
2-5-4-2 一次性更换台车 ＲＦ
RF
卡车的刀具交换装置必需工具
・内六角扳手
・十字螺丝刀
拆卸／安装
1.
做的安装和拆卸刀具部。安装和拆卸，刀片是开放的。
参阅工作要戴手套。请注意，你不把你的手绝对刀片之间。
2.
设置台车到 RX-7 的身体。抬起 BANK。
您可以在手动操作单独提起。
3.
关闭电源在国家提出的 BANK。
4.
关闭电源。降低在位于所述主体的内部的机械开关 BANK。
这将是在所述叶片是打开的状态。这将是 BANK 向下。
※在这里，一定要开放的刀片。您将无法执行以下任务。
246
