第 2 章 操作顺序书 2- 1. 治具列表 治具名称／图编号 用途 TOOL K IT, SEN SOR PO SI TIONIN G / EZ A2041993A (1 s et ) Com ponent parts • TOOL (F) , SE NS OR P OSIT ION ING / EZ 453438601 (1) • TOOL (R) , SEN SOR PO SI TIONIN G / EZ 453438701 ( …
第
2
章
操作顺序书
2-1. 治具列表
治具名称／图编号
用途

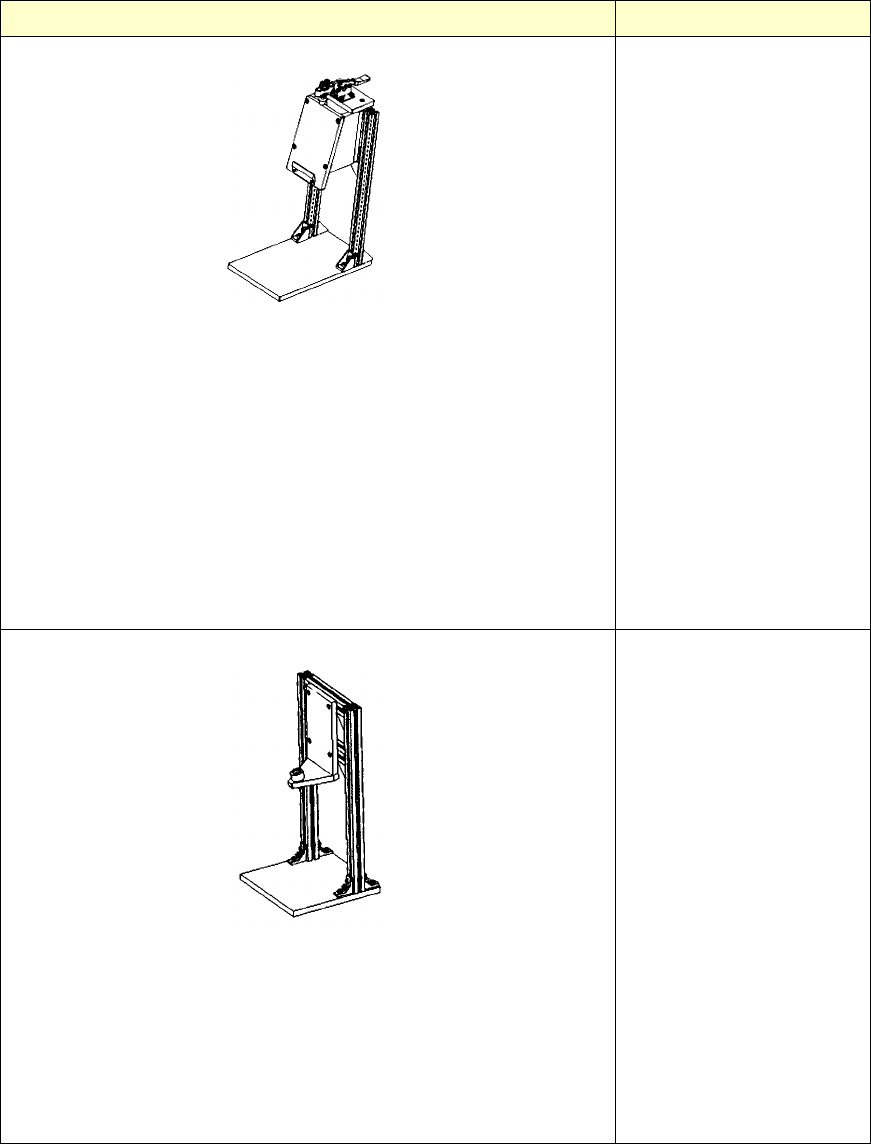

STAGE, S16 HEAD ASSEMBLE / EZA2039543A (1 set)
Component parts
•
STAND BASE ASSY / EZA2039841A (1)
•
PLATE, S16 HEAD ASSY BASE / EZ453435401 (1)
•
PLATE, S16 HEAD ASSY / EZ453435901 (1)
•
BASE, HEAD CLAMP / EZ453436101 (1)
•
PLATE, HEAD CLAMP / EZ453436201 (1)
•
BLOCK, HEAD RETAINER / EZ453436301 (1)
•
CLAMP (MC01-S3), TOGGLE / EZ453438401 (1)
•
BOLT,HEXAGON SOCKET 5 x 10 / EZ768343504 (20)
•
贴片头装置装配用的台
STAGE, MAIN SHAFT ASSEMBLE / EZA2039544A (1 set)
Component parts
•
STAND BASE ASSY / EZA2039841A (1)
•
PLATE,MAIN SHAFT RETAINER BASE / EZ453435501 (1)
•
BASE, MAIN SHAFT RETAINER / EZ453435701 (1)
•
RETAINER MAIN SHAFT / EZ453435801 (1)
•
BOLT,HEXAGON SOCKET 5 x 10 / EZ768343504 (6)
•
贴片头装置主轴装配用
的台
8
第
2
章
操作顺序书
2-1. 治具列表
治具名称／图编号
用途
TOOL KIT, SENSOR POSITIONING /EZ A2041993A (1 set)
Component parts
•
TOOL (F), SENSOR POSITIONING / EZ453438601 (1)
•
TOOL (R), SENSOR POSITIONING / EZ453438701 (1)
•
基板检测传感器的定位
治具
JIG, REFLECTION (COAXIAL) / EZ453431401 (1)
•
同轴照明亮度的校准
CLAMP ASSY, BALL SCREW FIXED / EZA2039152A (1 set)
Component parts
•
LEVER, SCREW FASTENING TOOL / EZ218654702 (1)
•
BLOCK, SCREW FASTENING TOOL / EZ218654802 (1)
•
BOLT,HEXAGON SOCKET 4 × 20 / EZ768342504 (2)
•
W4, SMALL / EZ768800401 (2)
•
用来紧固
X
轴滚珠丝杠
(直径１５)的轴承螺母
JIG, MAIN SHAFT / EZ453424601 (1)
•
组装主轴时用以定中心
9
第
2
章
操作顺序书
2-1. 治具列表
治具名称／图编号
用途

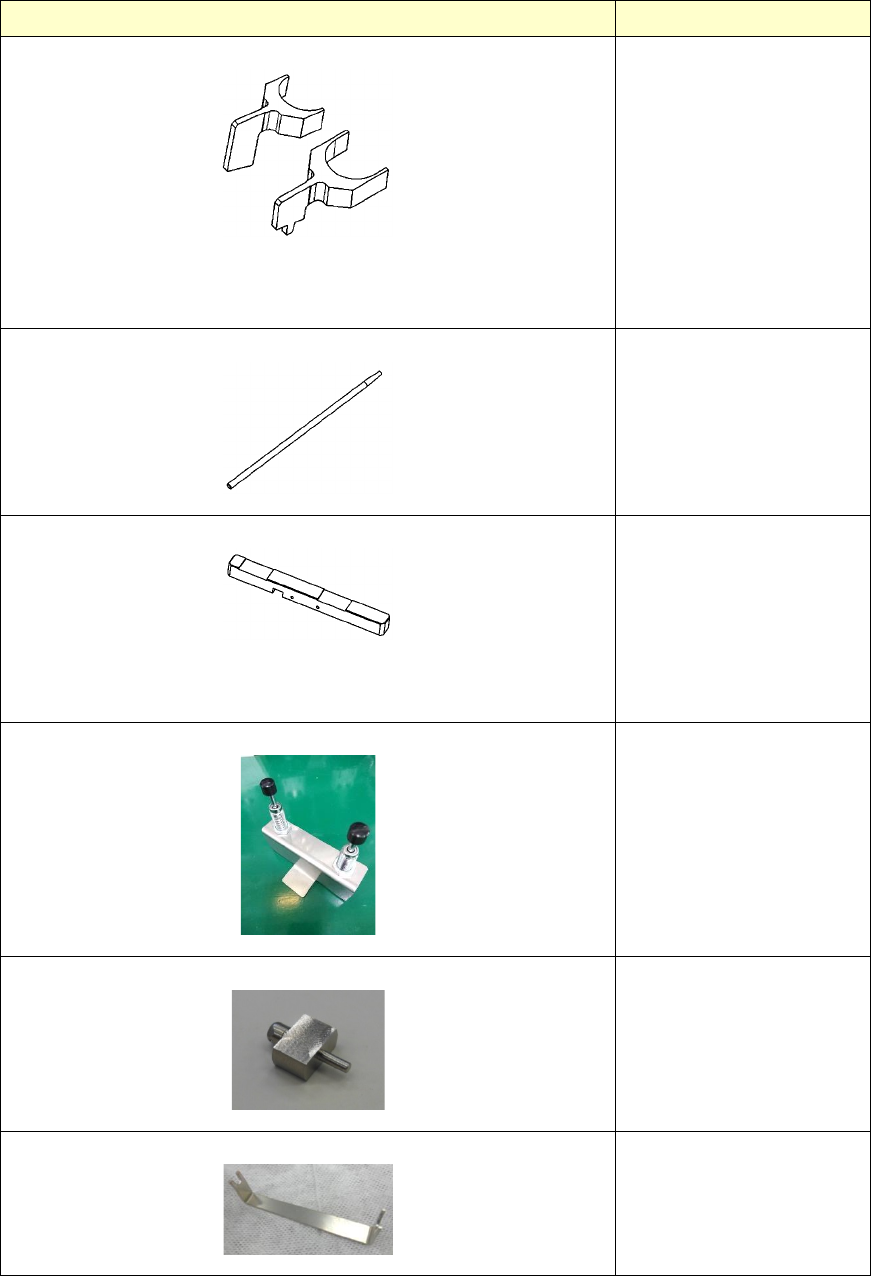

JIG, NOZZLE GEAR ASSEMBLE / EZA2039954A (1 set)
Component parts
•
BLOCK,NOZZLE GEAR ROTARY FIXED / EZ453458101(1)
•
BLOCK, NZ GEAR PHASE CHECK / EZ453458201 (1)
•
用来将吸嘴齿轮组装到
贴片头上的治具
TOOL, HEAT SINK / EZ453458801 (1)
•
降温器金属固定板的螺
丝孔通孔杆
JIG SET, LIFTER ADJUSTMENT / EZA2040562A (1)
Component parts
•
ADJUSTER BLOCK, PARALLEL / EZ453482801 (2)
•
检查台车升降机的平行
GLASS PLATE SUPPORT JIG / 40212703
•
单通道传送
XY
校准时
的玻璃基板承托治具
STANDARD NOZZLE_H AXIS / 40184958
•
用于
16
吸嘴贴片头自动
进行 H 轴原点设定操作
的治具
•
需要 16 个
NOZZLE SHAFT SPRING_JIG / 40184973
•
进行吸嘴轴的维护时，
用于使弹簧保持压缩状
态的治具
10
