第 5 章 设置图 5- 9. 传送起动器 设置 5- 9. 传送起动器设置 5-9- 1 . CONVE Y O R DRI V ER 、 C- DRV1 ～ 10 设置 （ C- DRV1 ～ 6: 4015 7614 、 C- DRV7 ～ 10: 40 1576 13 ） 【功能】 CONVE Y O R DRIVER 、 C- DRV1 ～ 10 是传 送带电动机 驱动器。 用于基板传送和 宽度调整的驱 动器装置型号是 C- …
第
5
章设置图
5-8. CONT COMPLE板设置
5-8-2. CONVEYOR CONT BOARD
、
C-CNT3
设置 （
EZA1916780A / 40146464
）
【功能】
CONVEYOR CONT BOARD、C-CNT3是控制传送带倒档电动机驱动器和倒档周边 I/O 的电路板，
C-CNT1、C-CNT2、C-CNT3 的 3块电路板中，C-CNT3 配置在最上侧。
CONVEYOR CONT BOARD 上实装有 CPU×1、FPGA×1。CPU 的固件更新可以通过 RX-7的操作面
板进行。
【电路板的外观】
【开关的设置】
更换 CONVEYOR CONT BOARD、C-CNT3 时，必须进行拨码开关的设置。
请符合下述的设置。
（■部表示开关的位置。）
1
2
S100-1 : OFF
S100-2 : ON（H 側）
SW100
1
2
S31-1 : OFF
S31-2 : ON
S31-3 : ON
S31-4 : ON
SW102
3
4
ON
IH
SW100
SW102
17
第
5
章设置图
5-9. 传送起动器设置
5-9.
传送起动器设置
5-9-1. CONVEYOR DRIVER
、
C-DRV1
～
10
设置
（
C-DRV1
～
6: 40157614
、
C-DRV7
～
10: 40157613
）
【功能】
CONVEYOR DRIVER、C-DRV1～10是传送带电动机驱动器。
用于基板传送和宽度调整的驱动器装置型号是 C-DRV1～6 : CVD524-K，用于倒档的型号是 C-
DRV7～10C : CVD518-K。

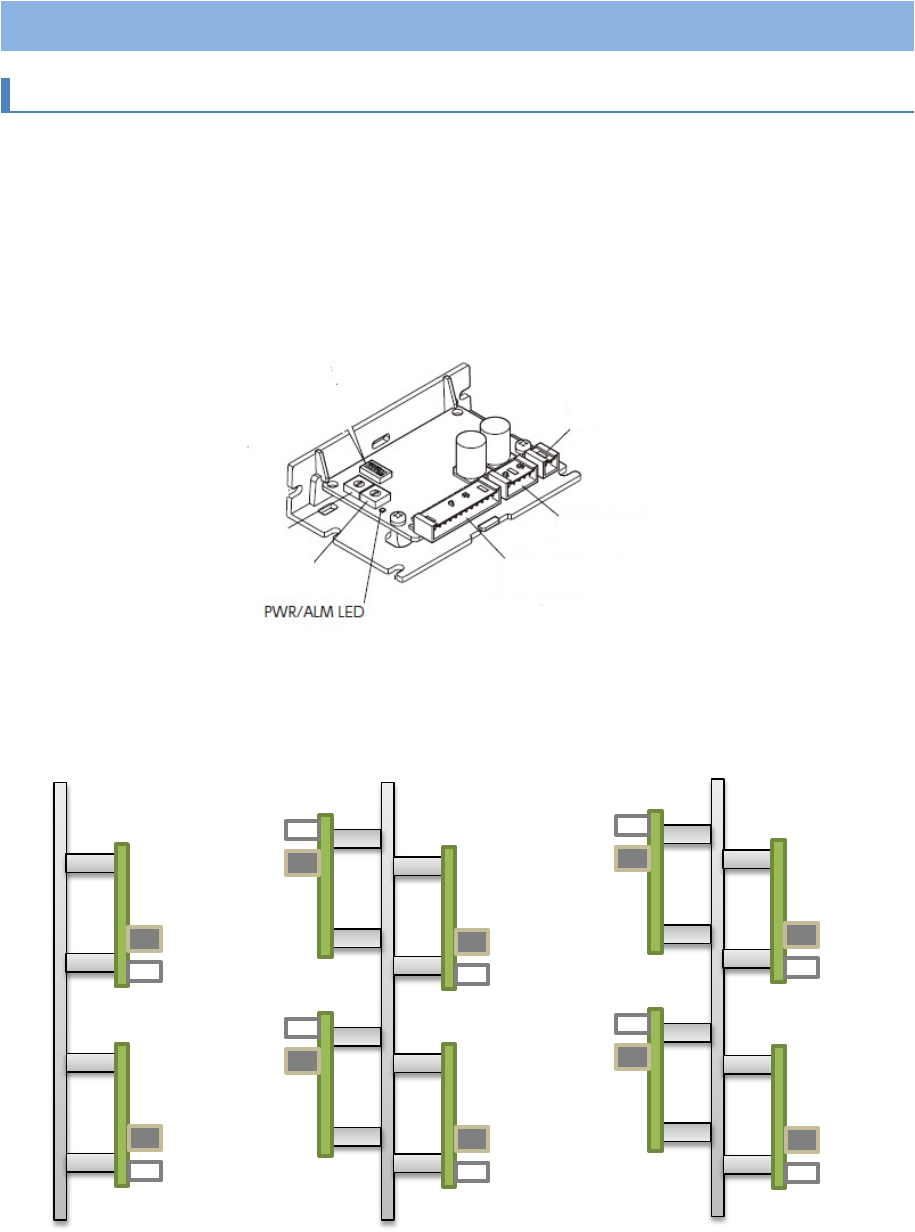

【电路板的外观】
【驱动器装置的配置】
※从装置背侧见到的配置
C-DRV4 C-DRV8
C-DRV2 C-DRV6 C-DRV10
C-DRV3 C-DRV7
C-DRV1 C-DRV5 C-DRV9
STEP开关
（步进角）
RUN开关
（运行电流变换系数）
CN3
连接器
（输入输出信号）
CN1
连接器
（电源）
CN2
连接器
（电动机）
18
第
5
章设置图
5-9. 传送起动器设置

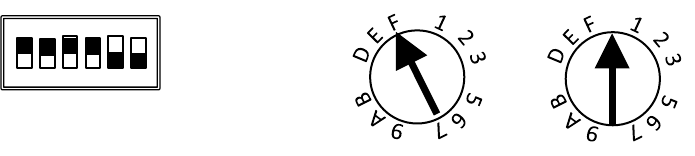

【开关的设置】
<基本电路板>
拨码开关在交货时已设置好，更换电路板时请进行确认作业。
是 C-DRV1～10全部通用的设置。
（■部表示开关的位置。）
RUN : 用来调整电动机运行电流的旋钮。
电动机运行电流在出厂时已设置为电动机额定电流 (F: 100%)。
STEP: 用来调整电动机步进角的旋钮。
电动机步进角在出厂时已设置为 (0: 0.72°)。
【LED 的意义】
LED1
：
DC24V
（正常时 亮灯）
RUN: F
0
8
C
4
1
2
SW1 : ON
SW2 : ON
SW3 : ON
SW4 : ON
SW5 : OFF
SW6 : OFF
DIP SW
3
4
5
6
ON
0
8
C
4
STEP: 0
