第 2 章 操作顺序书 2- 3. 校准 9 关闭前面护罩，触摸［拆卸完成］。 进行左右一次性 更换台车上升 、前面护罩的 锁定后， RT 轴的转塔向 吸嘴号 位置 旋转，执行阀 切 换为 OFF 的动作。然 后进行左右 一次性更换台 车下降、 前面护罩解除锁 定。 Tips • 不进行这一操作 顺序也可进到 下一工序。 10 触摸［完毕］。 显示治具安装 画面，用于 吸取检查 摄像机 的校准。 98
第
2
章
操作顺序书
2-3. 校准
元件摄像机像素率
1
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，RT 轴的转塔向吸嘴号位置旋转，阀切换为
真空。然后进行左右一次性更换台车下降、前面护罩解除锁定。
2
打开前面护罩，将治具吸取吸嘴安装到
吸嘴号
#1
上，用手吸取治具芯片。

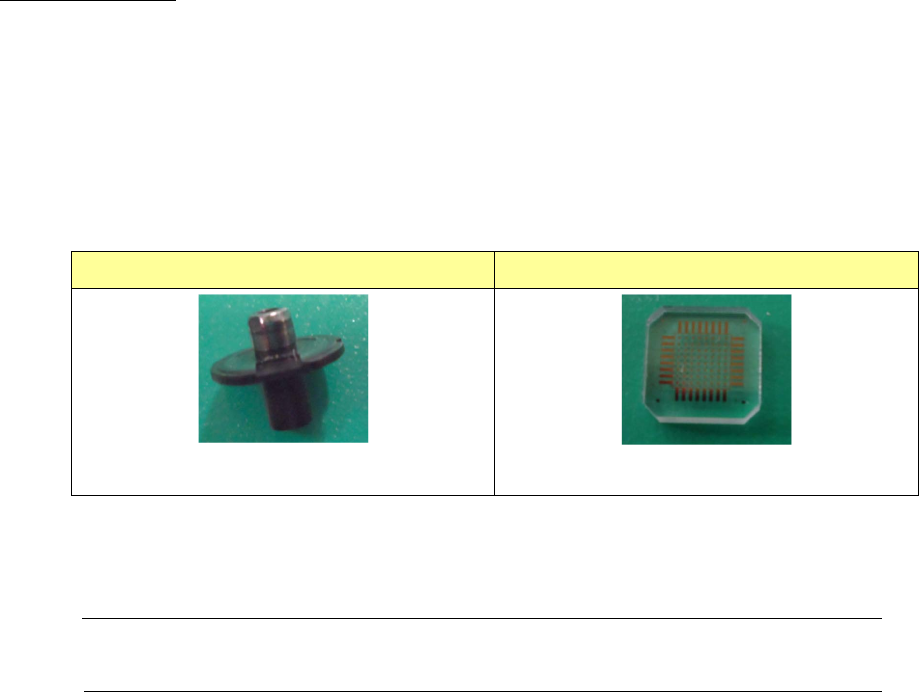

治具吸取吸嘴
治具芯片
电路图形面吸取。
3
关闭前面护罩，触摸［安装完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
4
触摸［完毕］。
显示确定元件摄像机像素率的画面。
5
触摸［校准执行］。
进行左右侧一次性更换台车上升、前面护罩的锁定后，自动进行像素率确定，再进行左右一次
性更换台车下降、前面护罩解除锁定。
校准正常完成后，显示［校准处理正常完成。］的信息。
6
触摸［完毕］。
保存校准结果，显示各治具的拆卸画面。
7
触摸［开始拆卸］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，RT 轴的转塔向吸
嘴号#1 的位置旋转。然后进行左右一次性更换台车下降、前面护罩解除锁定。
8
打开前面护罩，拆下安装在
吸嘴号
#1
上的治具芯片和治具吸取吸嘴。
97
第
2
章
操作顺序书
2-3. 校准
9
关闭前面护罩，触摸［拆卸完成］。
进行左右一次性更换台车上升、前面护罩的锁定后，RT 轴的转塔向吸嘴号位置旋转，执行阀切
换为 OFF 的动作。然后进行左右一次性更换台车下降、前面护罩解除锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
10
触摸［完毕］。
显示治具安装画面，用于吸取检查摄像机的校准。
98
第
2
章
操作顺序书
2-3. 校准
吸取检查摄像机的照明校准
元件摄像机的像素率确定完成后，显示如下画面。进行吸取检查摄像机校准治具的安装。
1
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，进行左右一次性
更换台车下降、前面护罩解除锁定。
2
打开前面护罩，把用于调整吸取检查摄像机照明亮度的滤光器安装到吸取检查摄像机
上。
吸取检查摄像机照明
亮度的滤光器
滤光器部
滤光器部插入位置
99
