第 7 章 故障分析 7- 5. 贴片头单元原点消失时的恢复方法 9. 按［完毕］。 10. 按［开始 拆卸 ］。 11. 请打开门 ，拆下安装在 #1 ～ #16 轴上的校正用 治具 吸嘴 。 12. 关闭门， 按［拆卸完成 ］ 。 13. 按［复归 ］。 14. 按［完毕 ］。 15. 按［调整 OK ］。 53
第
7
章
故障分析
7-5. 贴片头单元原点消失时的恢复方法
6. 请一边按”>>”按钮，一边确认元件摄像机的通过图像，目视确认吸嘴索引#1～#16 所有的摄像
机校正用治具吸嘴的缺口位置，均显示在箭头标志的右侧。
7. 按［确认 OK］。
8. 按［校准执行］。
52
第
7
章
故障分析
7-5.
贴片头单元原点消失时的恢复方法
9. 按［完毕］。

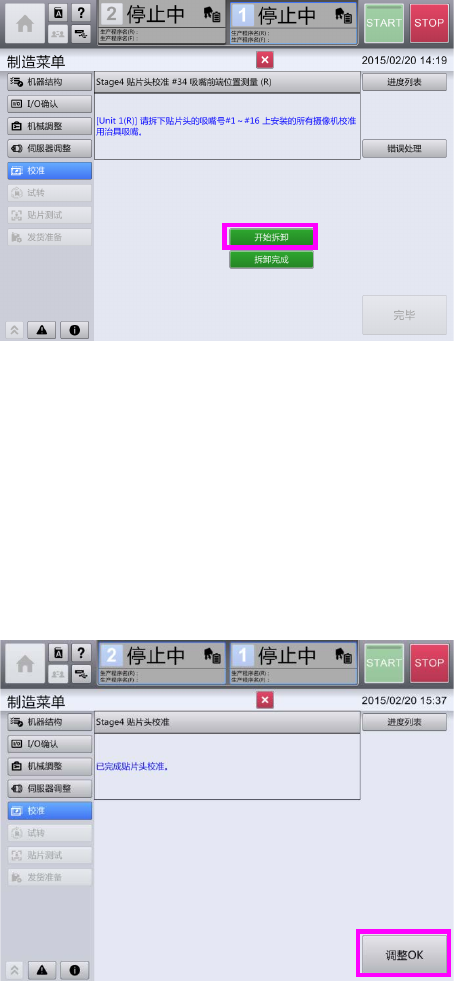

10. 按［开始拆卸］。
11. 请打开门，拆下安装在#1～#16 轴上的校正用治具吸嘴。
12. 关闭门，按［拆卸完成］
。
13. 按［复归］。
14. 按［完毕］。
15. 按［调整 OK］。
53
第
7
章
故障分析
7-5. 贴片头单元原点消失时的恢复方法

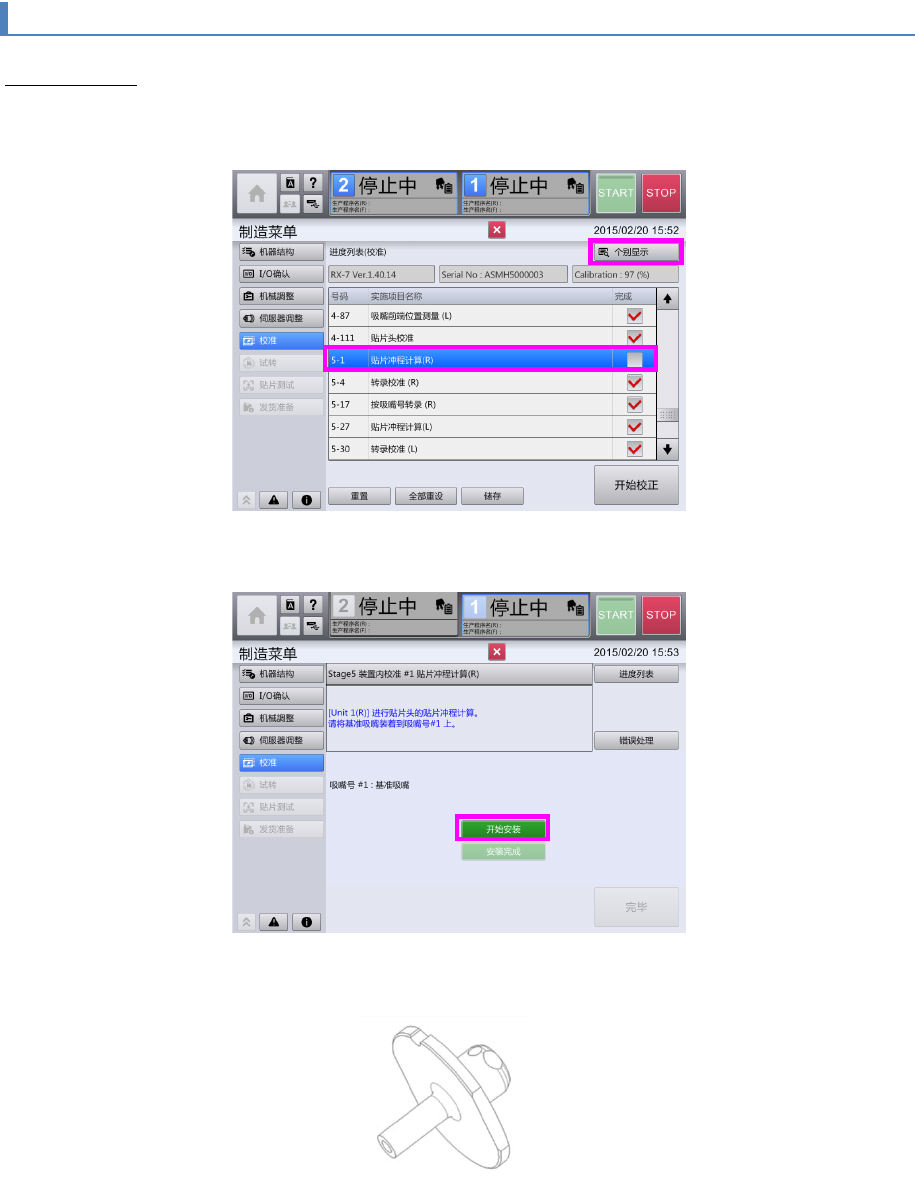

7-5-3. 校准 2
贴片冲程校准
1. 选择［贴片冲程计算］，按［个别显示］。
2. 按［开始安装］。
3. 请打开门，将基准吸嘴安装到#1 轴上。
54
