第 2 章 操作顺序书 2- 5. 配件更换 Z 轴原点自动校准 1 选择制造设置菜单的校准的“Z 轴原点 ” ，按下“个别显示 ” 。 2 按开始交换 ( 更换 ) 按钮，安装治具。 3 安装治具，按下画面的“交换 ( 更换 ) 完毕”。 301
第
2
章
操作顺序书
2-5. 配件更换
6 将 X 轴单元推到指定的位置，将贴片头移动到基板按压的上部。
请按伺服调整画面中的箭头进行调整，使基板按压与贴片头的间隙为 2 ㎜。
如果 4 的作业中超过了软件极限时，请 RESET 错误，按下临时原点，重新进行贴片头底面与基板按压
上表面的间隙调整。
7 间隙达 2 ㎜后，请按“原点设定”，按 “调整 OK”。
8 拆下贴片头。
间隙
300
第
2
章
操作顺序书
2-5. 配件更换
Z
轴原点自动校准

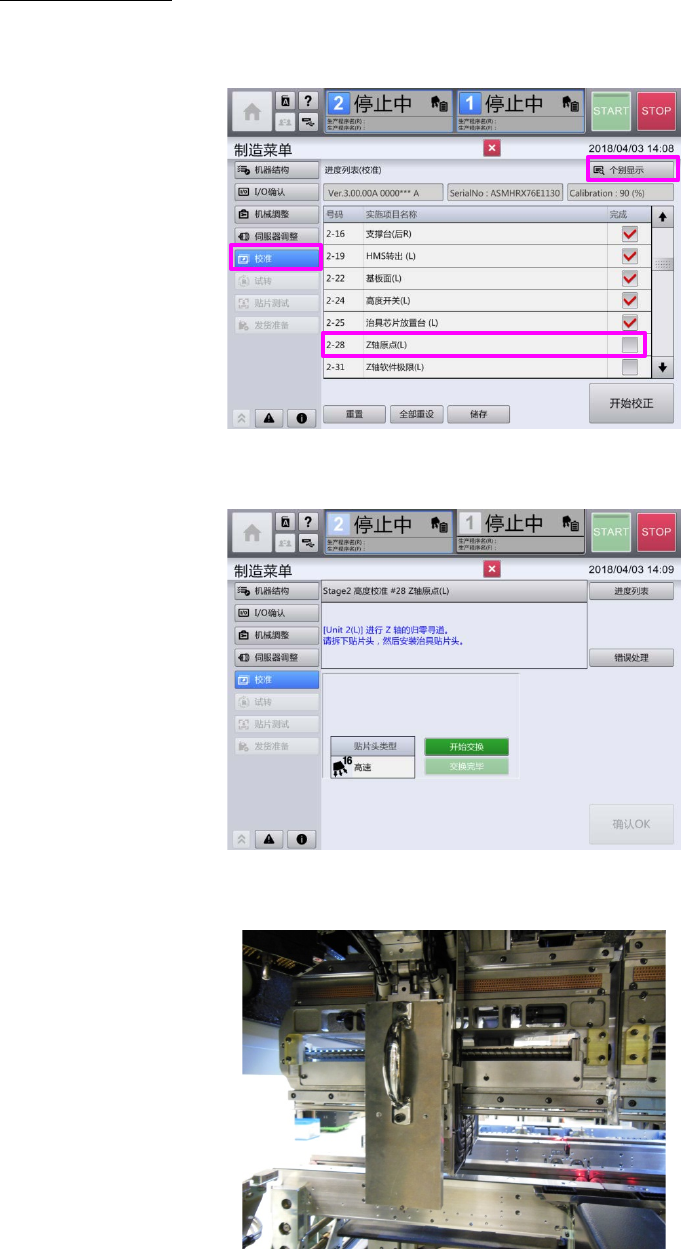

1 选择制造设置菜单的校准的“Z 轴原点”，按下“个别显示”。
2 按开始交换(更换)按钮，安装治具。
3 安装治具，按下画面的“交换(更换)完毕”。
301
第
2
章
操作顺序书
2-5. 配件更换

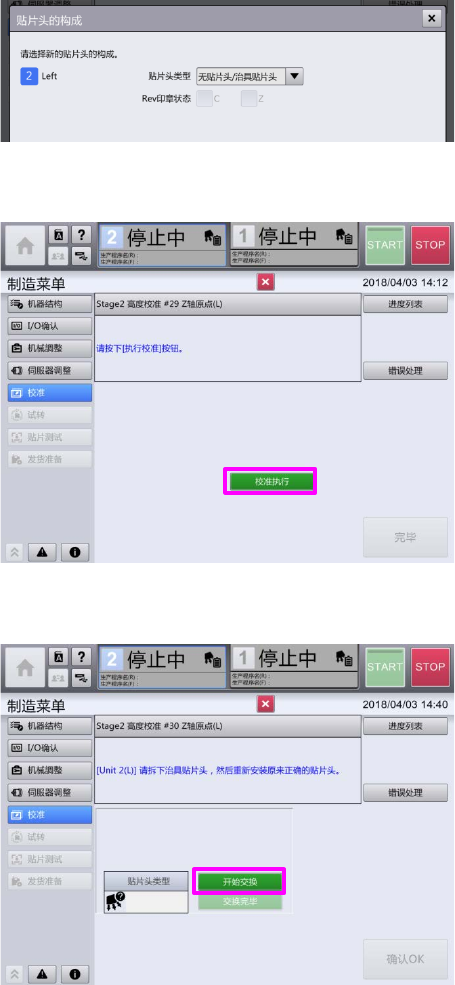

4 贴片头类型，请确认已变为治具贴片头，按下“实施”。
5 显示恢复的画面，装置恢复后，按下“校准执行”，进行 Z 轴原点(归零寻道)。
6 校准完成后，会变为贴片头更换的画面，请按“开始交换（更换）”。
7 此后，请按照 2-5-6 更换贴片头单元 的操作顺序 8～12，进行贴片头的安装、校准。
