第 2 章 操作顺序书 2- 4. 维护 5 ． 机械阀导轨部的清洁及注油 一面将 LM 导轨上下移动一面用毛刷等 向 (E) 部薄薄地均匀地涂敷 AFF 润滑 脂。 6 ． 机械阀滚柱部的清洁及注油 在阀切换手柄的轴承 (F) 部的外周薄薄 地涂敷 AAF 润滑脂。 (E) (F) 176
第
2
章
操作顺序书
2-4. 维护
3
．
RT
轴齿轮部的清洁及注油
旋转齿轮，用毛刷等向
(C)
部薄薄地
均匀地涂敷
Mobilith SHC
润滑脂。
4
．
RN
轴齿轮部的清洁及注油
旋转齿轮，用毛刷等向
(D)
部薄薄地
均匀地涂敷
Mobilith SHC
润滑脂。
(C)
(D)
175
第
2
章
操作顺序书
2-4. 维护
5
．
机械阀导轨部的清洁及注油
一面将
LM
导轨上下移动一面用毛刷等
向
(E)
部薄薄地均匀地涂敷
AFF
润滑
脂。
6
．
机械阀滚柱部的清洁及注油
在阀切换手柄的轴承
(F)
部的外周薄薄
地涂敷
AAF
润滑脂。
(E)
(F)
176
第
2
章
操作顺序书
2-4. 维护
7
．
机械阀过滤器的更换
7-1
卸下本机后侧下部的护罩，将真空泵
的断路器
(CP3)
置于
OFF
。
7-2
松开
M2
规格的
CP
螺栓
(a) 2
个，卸
下机械阀，更换过滤器。
安装时，请拧紧，在两个螺丝在规定的
扭矩。
●“
+ M2
”塑料螺丝
0.05N
·
m
8
．

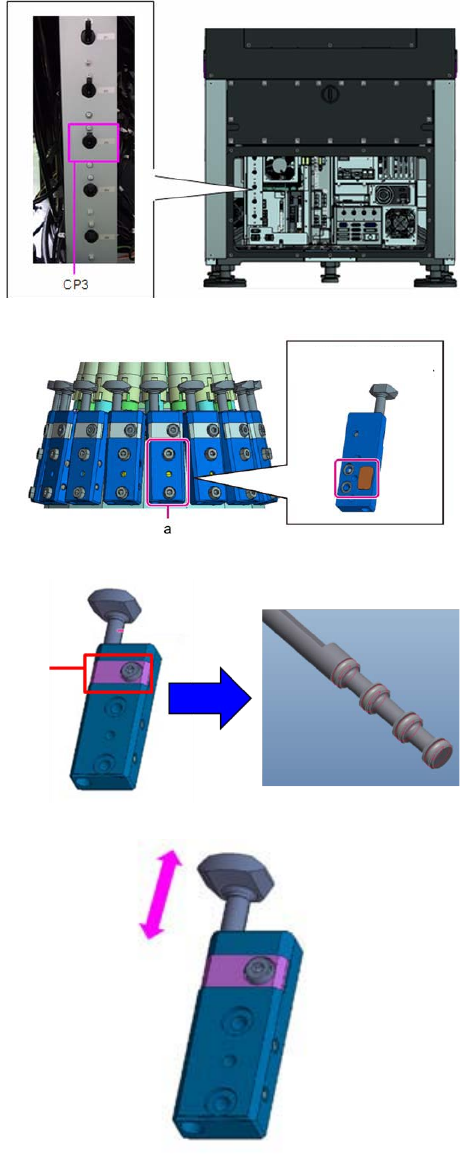

给机械阀滑阀部
O
形环涂敷润滑脂
8-1
拆下机械阀的
(G)
螺栓，取下滑阀。
给
O
形环薄薄地涂敷
MV-200G
。
·螺栓
(G)
的紧固扭矩：
0.2N
·
m
8-2
使滑阀复原，用手指上下移动，检查
是否能没有阻碍地平稳动作。
G
机械阀背侧
O 形环和过滤器
177
