第 2 章 操作顺序书 2- 4. 维护 21 、将贴片头护盖复原 到原来的位置，固定 6 处的 螺丝。 22 、将贴片头安装到 装置 上之后， 在电池 交（更）换对话框中触摸 [ 交（ 更）换 完毕 ] 按钮，完成电池交（更） 换。 触摸 [ 交（更）换完毕 ] 按钮后， 左右的 统一更换台车将上升，安全护盖 即被锁 紧。 23 、在前项中触摸 [ 交（ 更）换完毕 ] 按 钮，即显示右图的 [ 更换电池状 态选 择 ] 对话框。 触…
第
2
章
操作顺序书
2-4. 维护
18

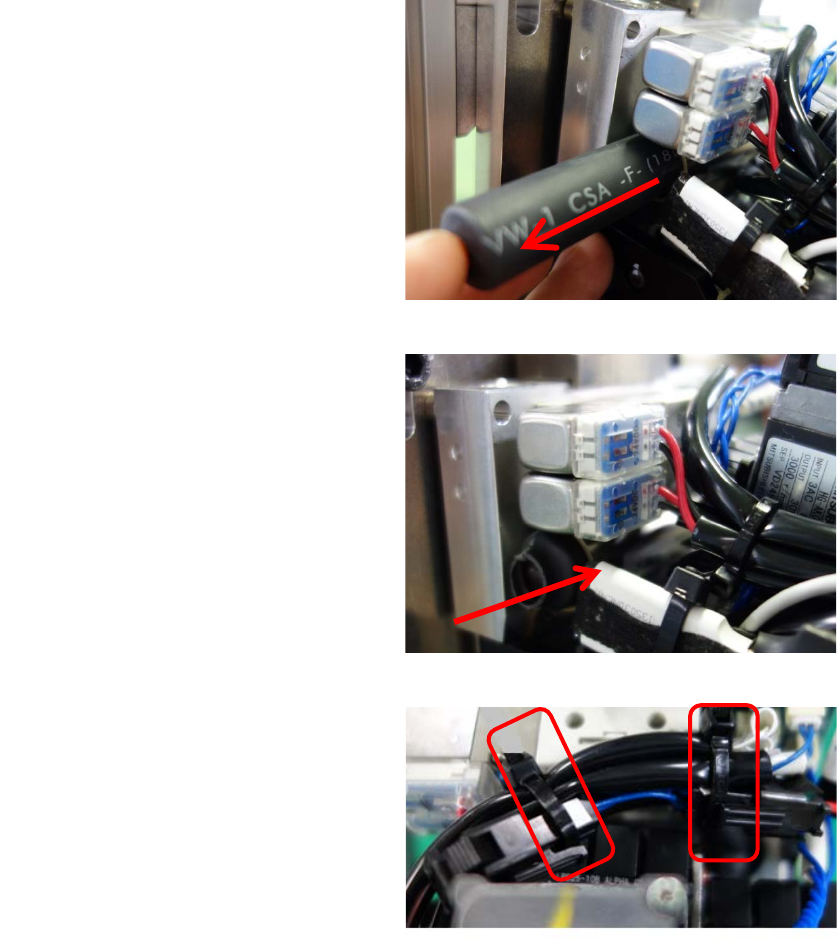

、将旧电池向箭头的方向拉出。
19
、将新的电池从箭头的方向插入。
20
、用束线带固定
2
处位置。
203
第
2
章
操作顺序书
2-4. 维护
21

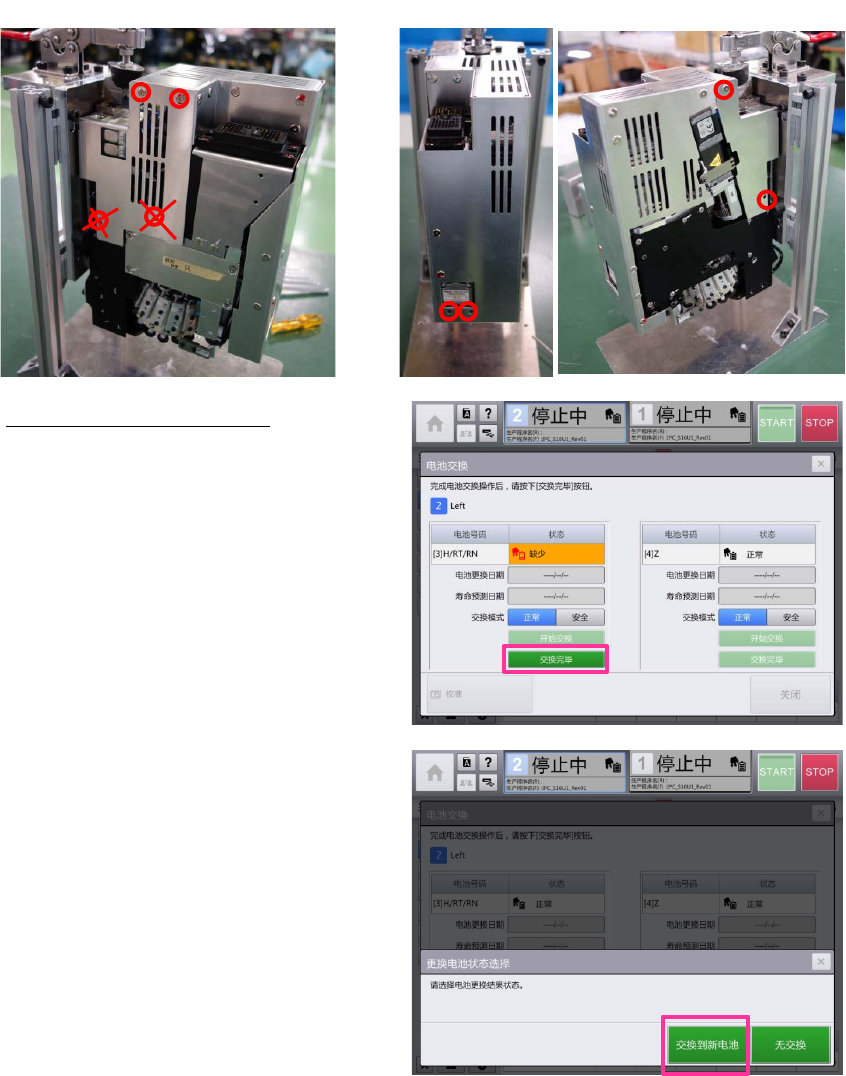

、将贴片头护盖复原到原来的位置，固定
6
处的螺丝。
22
、将贴片头安装到装置上之后，在电池
交（更）换对话框中触摸[交（更）换
完毕]按钮，完成电池交（更）换。
触摸[交（更）换完毕]按钮后，左右的
统一更换台车将上升，安全护盖即被锁
紧。
23
、在前项中触摸[交（更）换完毕]按
钮，即显示右图的[更换电池状态选
择]对话框。
触摸[更换到新电池]，[电池更换日
期]即被更新为当前的日期。
※如果安装的电池不是新电池或未进
行更换，请触摸[无交（更）换]。
这时，[电池更换日期][寿命预测日
期]不会更新。
204
第
2
章
操作顺序书
2-4. 维护
24

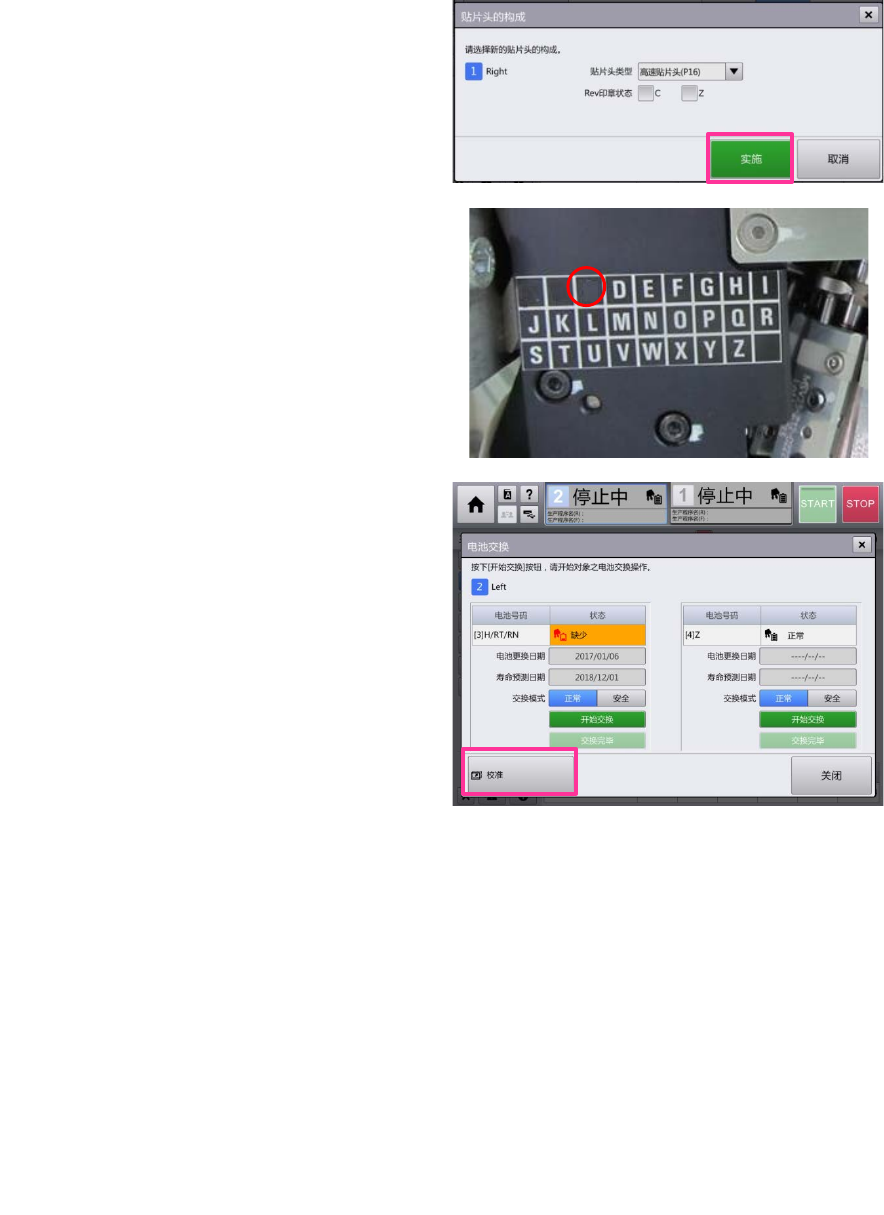

、会显示“贴片头的构成”画面，确认是
否符合位于贴片头侧面的修订版印章的
内容，然后触摸“实施”。
贴片头的修订版本，需确认粘贴在贴
片头左侧的修订版本标签。
涂掉的字母，即表示贴片头的修订版
本。照片为
Rev.C
25
、
从电池更换的画面，触摸“校准”，
实施贴片头更换时的校准。
・
确定贴装行程
・ 转录校准
・ 贴片精度补正
关于校准方法，请参照 2-3 校准。
电池更换的标准
电池量低于规定值时，机器操作画面中会显示警告。
应在警告发生后
3
日以内实施更换。
更换标准
(
参考值
)
Z
轴
4
年
贴片头部
A=
电源接通时间
/
电源关闭时间
A=30%
・・・约
1.7
年
A=80%
・・・约
4.0
年
