第
7
章
故障分析
7-5. 贴片头单元原点消失时的恢复方法
吸嘴有无确认

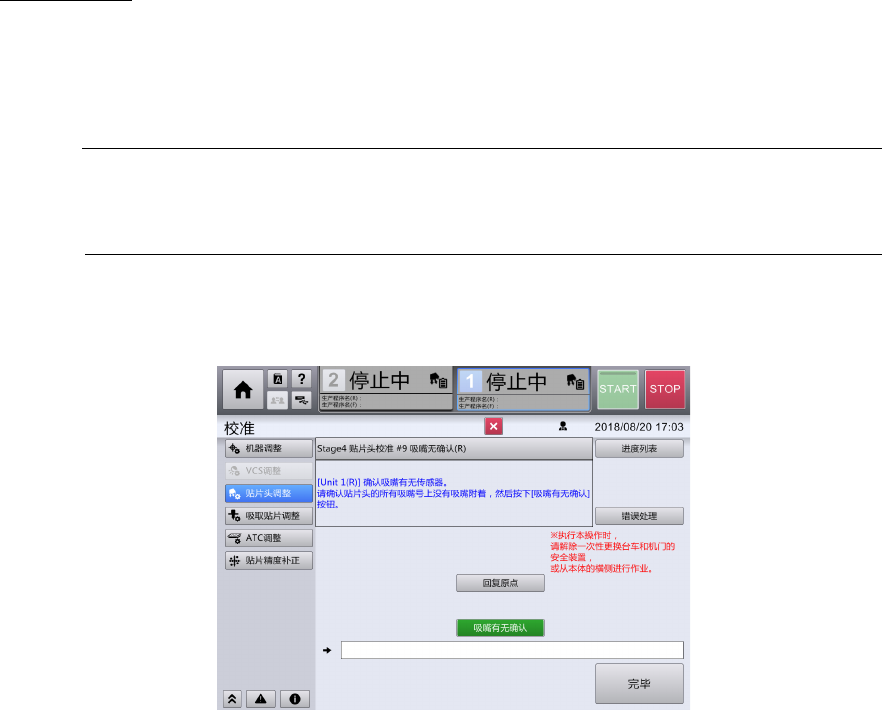

＜吸嘴无确认＞
1. 以目视确认全部 吸嘴号上不带吸嘴。
如带有吸嘴，请用手拆下。
注意
•
拆下吸嘴时，请解除一次性更换台车和前面护罩的锁定，在护罩打开的状态下作业，
或者从机器侧面进行作业。
2. 触摸［吸嘴有无确认］。
进行左右一次性更换台车上升、前面护罩的锁定后，旋转转塔以检查吸嘴号#1 ～ #16 有无吸嘴。
如果全部吸嘴号上不带有吸嘴，画面下方的结果显示栏内将显示［正常(无吸嘴)］。如果带有吸
嘴或者出现错误时，会显示该吸嘴号名。
如发生了错误，请重新进行操作顺序 2 的调整，再次触摸［吸嘴有无确认］。
3. 触摸［完毕］。
48
第
7
章
故障分析
7-5.
贴片头单元原点消失时的恢复方法

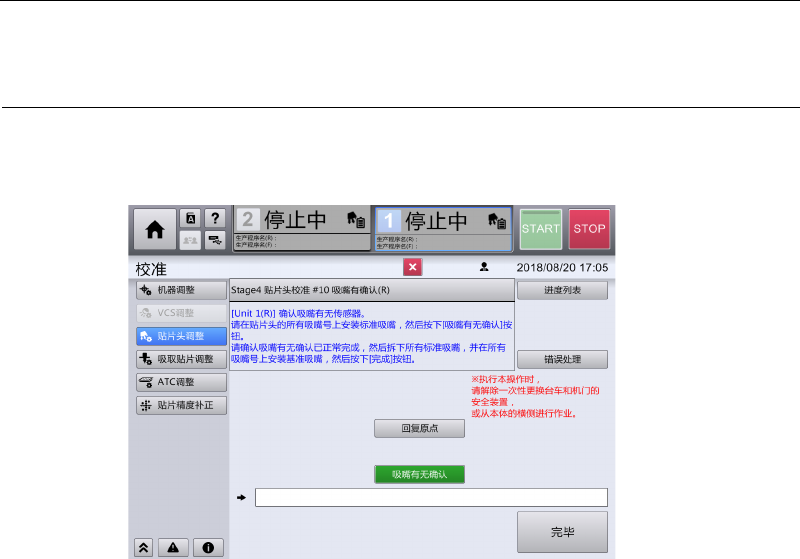

＜吸嘴有确认＞
1. 将基准吸嘴安装到全部 吸嘴号上。
注意
•
安装吸嘴时，请解除一次性更换台车和前面护罩的锁定，在护罩打开的状态下作业，
或者从机器侧面进行作业。
2. 触摸［吸嘴有无确认］。
进行左右一次性更换台车上升、前面护罩的锁定后，旋转转塔以检查吸嘴号#1 ～ #16 有无吸嘴。
如果全部吸嘴号上带有吸嘴，画面下方的结果显示栏内将显示［正常(有吸嘴)］。如果不带有吸
嘴或者出现错误时，会显示该吸嘴号名。
如发生了错误，请重新进行操作顺序 2 的调整，再次触摸［吸嘴有无确认］。
3. 触摸［完毕］。
49
第
7
章
故障分析
7-5. 贴片头单元原点消失时的恢复方法
＜轴返回感应器确认＞
1. 触摸［传动轴返回感应器确认］。
进行左右一次性更换台车上升、前面护罩的锁定后，旋转转塔，对吸嘴号#1 ～ #16 确认以下动
作。
－如将 H 轴下降 4 mm，传感器变为 OFF
－如将 H 轴恢复到 0 mm，传感器变为 ON
如传感器对全部吸嘴号都正常反应，画面下方的结果显示栏内显示［正常］。如有错误，显示
该吸嘴号名。
发生错误时，请重新进行操作顺序 2 的调整，再次触摸［吸嘴有无确认］。
2. 触摸［完毕］。
50
