第 2 章 操作顺序书 2- 2. 制造设置菜 单 2-2- 5 . 校准 由于校准的操作 由许多工序组 成， 将在 “2- 3. 校准 ” 中详细说明。 42
第
2
章
操作顺序书
2-2. 制造设置菜单
2
检查数据图中显示的测定结果是否在容许范围内。
容许范围：在确认范围内测定线未超出绿色虚线
测定结果为 NG 时，请更改参数，触摸［重新测量］再次进行测定。
Tips
•
如触摸［重置］，参数将回到初始状态。
•
如要更改测定条件，请触摸 关闭测定结果画面，在伺服调整画面上进行。
3
触摸［
Next
］，检查全部图的测定结果，如在容许范围内则触摸［确定］。
关闭测定结果的画面，回到伺服调整画面。
4
触摸［调整完毕］。
于是显示右侧装置之 Y 轴的伺服调整画面。
5
与
X
轴的操作顺序相同，按照
Y
轴、
Z
轴、
H
轴、
RT
轴、
RN
轴的顺序进行伺服调整。
右侧装置之全部轴的调整完成后，将显示左侧装置 X 轴的伺服调整画面。
6
左侧装置也与右侧装置相同，按照
X
轴、
Y
轴、
Z
轴、
H
轴、
RT
轴、
RN
轴的顺序进
行伺服调整。
左侧装置全部轴的调整完成后，会显示［全部伺服调整作业完成。］。
7
触摸［调整
OK
］。
自动显示［进度列表］画面，下一个［校准］菜单可开始操作。

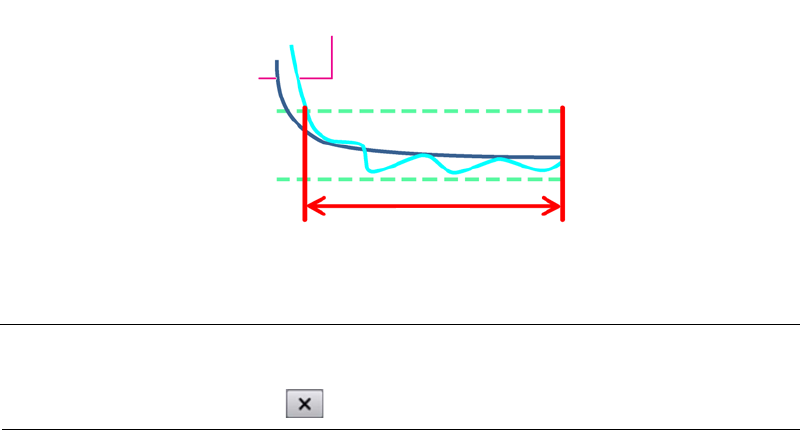

理想的形状
测定线（波状线）
测定范围
从进入绿线处至右端
41
第
2
章
操作顺序书
2-2. 制造设置菜单
2-2-5.
校准
由于校准的操作由许多工序组成，将在“2-3. 校准”中详细说明。
42
第
2
章
操作顺序书
2-3. 校准
2-3.
校准
为了使自动运行时本机的动作能够维持一定的水准，根据精度测定来计算出补正量并调整机械机构。
•
关于校准中使用的治具，具体请参阅“2-1. 治具列表”。
•
操作的中途如果需要进行一次性更换台车上升、关闭前面护罩的动作时，会显示［确认装置
状态恢复］画面。出现这一画面，请触摸［恢复］进入下一工序。并不是所有的一次性更换
台车上升动作都会显示。
［确认装置状态恢复］画面
1
在顶部菜单中触摸［校准］。
43
