第 7 章 故障分析 7- 5. 贴片头单元原点消失时的恢复方法 ＜手动原点设定操作时＞ 1. 触摸［开始交换 ］。 进行左右一次性 更换台车上升 、前面护罩的 锁定后， XY 轴向贴装头更换 位置移动，进 行左右 一次性更换台车 下降、前面护 罩解除锁定。 2. 打开前面护罩， 卸下校准对象 装置的贴片头 右侧护罩。 取下 7 个低头螺栓。 3. 关闭前面护罩， 安放左右一次 性更换台车， 触摸［交换 完毕］。 43
第
7
章
故障分析
7-5. 贴片头单元原点消失时的恢复方法
6. 执行校准，显示测定结果。
以#1～#16 中测定值最高的吸嘴号为基准，距之 0.05 mm 上侧的 H 轴位置就是 H 轴的原点。
在［吸嘴间差距测定结果］画面上，以列表形式显示测定过的各吸嘴号与 H 轴原点的距离（差
距）。
7. 确认各吸嘴号的差距值测定正确没有问题后，触摸［关闭］。
请确认差距值的最大值与最小值之差在 0.2 mm 以内。
8. 触摸［确认 OK］。
9. 将显示治具的拆卸画面，于是触摸［开始拆卸］，卸下治具。
10. 触摸［拆卸完成］，当出现恢复画面后，触摸［恢复］。
11. 恢复动作完成后，触摸［确认 OK］。
42
第
7
章
故障分析
7-5.
贴片头单元原点消失时的恢复方法
＜手动原点设定操作时＞
1. 触摸［开始交换］。
进行左右一次性更换台车上升、前面护罩的锁定后，XY 轴向贴装头更换位置移动，进行左右
一次性更换台车下降、前面护罩解除锁定。
2. 打开前面护罩，卸下校准对象装置的贴片头右侧护罩。
取下 7 个低头螺栓。
3. 关闭前面护罩，安放左右一次性更换台车，触摸［交换完毕］。
43
第
7
章
故障分析
7-5. 贴片头单元原点消失时的恢复方法
取得所安装的贴装头的信息，接通贴装头的电源。进行左右一次性更换台车上升、前面护罩的
锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。

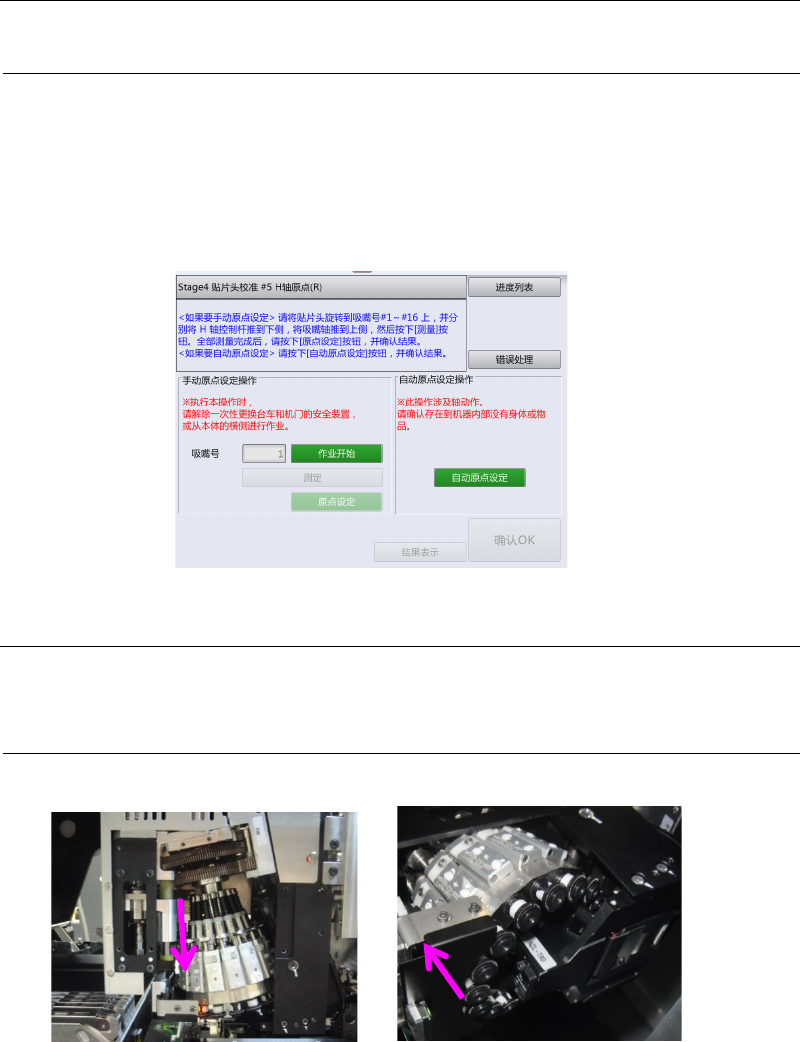

4. 触摸［完毕］。
5. 触摸［作业开始］。
进行左右一次性更换台车上升、前面护罩的锁定后，将 RT 轴向 吸嘴号#1 旋转，H 轴的伺服置
于 OFF。
6. 于 吸嘴号#1 上，把 H 轴的手柄按到下侧，吸嘴轴按到上侧，触摸［测定］。
注意
•
实施这一装置内作业时，请解除一次性更换台车和前面护罩的锁定，在护罩打开的状
态下作业，或者从机器侧面进行作业。
降下 H 轴，把轴推升到上限并在 H 轴不会朝下移动的地方放手。
将 H 轴向下降 托住不让吸嘴轴下降
测定正常完成后，［ 吸嘴号］栏内将显示“１”。
7. 触摸［作业开始］。
进行左右一次性更换台车上升、前面护罩的锁定，使 RT 轴向所显示的吸嘴号位置旋转。
