2-3. 校准
2-3-1.
机器调整
1
从画面左侧的子菜单中触摸［机器调整］。
显示［进度列表］画面。
2
触摸［个别显示］。
OCC
照明校准
治具的安装
显示如下画面。首先将 XY 校准用的玻璃治具板和照明用治具板安装到右侧装置上。
1
触摸
/
，显示治具板的
No.
。
用软键盘也可操作。
45
第
2
章
操作顺序书
2-3. 校准
Tips
•
如在玻璃治具板已经安放好的状态下触摸［开始安装］，有可能损坏玻璃治具板，故
请注意。
2
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定，XY 轴向待机位置移动，传送宽度移动到治具
板设置宽度。然后，进行左右一次性更换台车下降、前面护罩解除锁定。
3

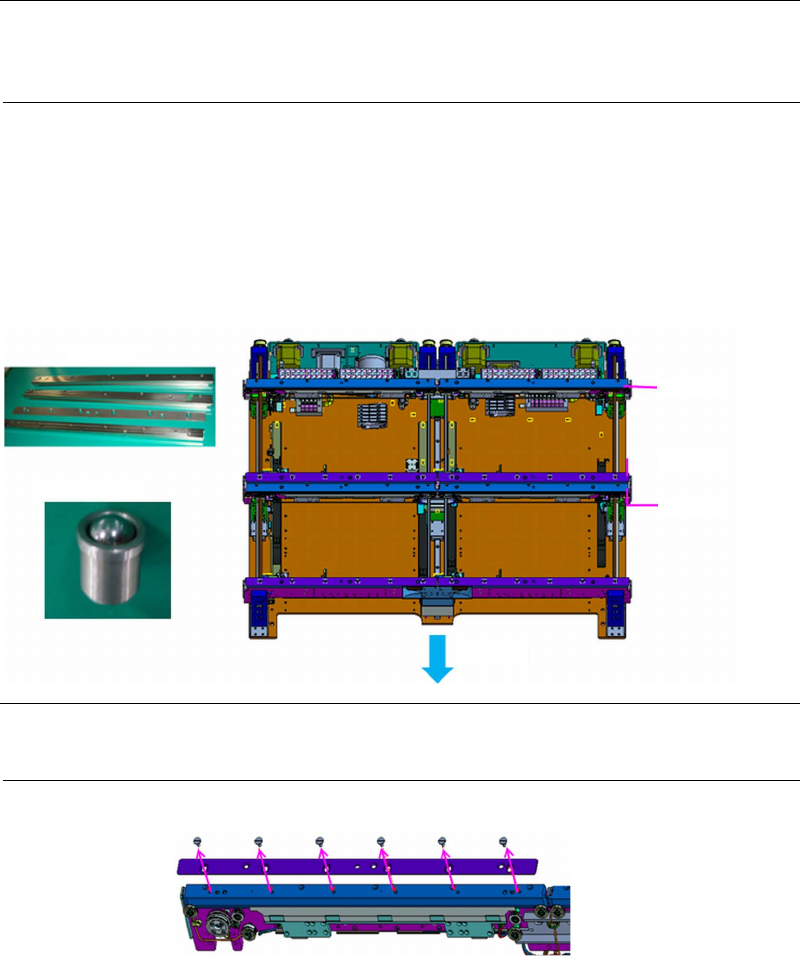

打开前面护罩，拆下右侧装置传送控制上第
2
轨道
～
第
4
轨道的基板压条。
注意
•
附属在第 3 轨道上的球塞会脱出，所以请注意不要丢失。
拆下基板压条的 6 处螺丝。
基板压条
球塞
第 4 轨道
第 3 轨道
第 2 轨道
装置前面
46
第
2
章
操作顺序书
2-3. 校准
4

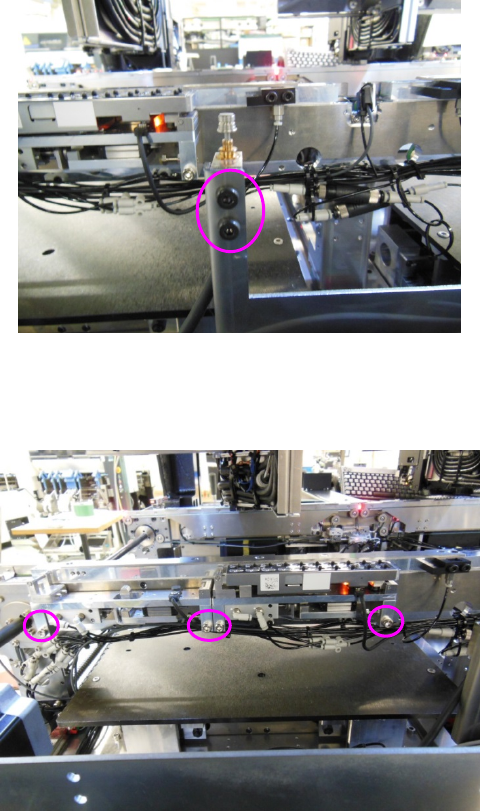

拆下高度检测传感器。
取下 2 个螺丝，拆卸高度传感器。
5
拆下
ATC
。
取下 4 个螺丝，卸下 ATC。只有 1 个 ATC 时用 2 个螺丝。
