2-5-4-2 一次性更换台车 ＲＦ
RF
卡车的刀具交换装置必需工具
・内六角扳手
・十字螺丝刀
拆卸／安装
1.
做的安装和拆卸刀具部。安装和拆卸，刀片是开放的。
参阅工作要戴手套。请注意，你不把你的手绝对刀片之间。
2.

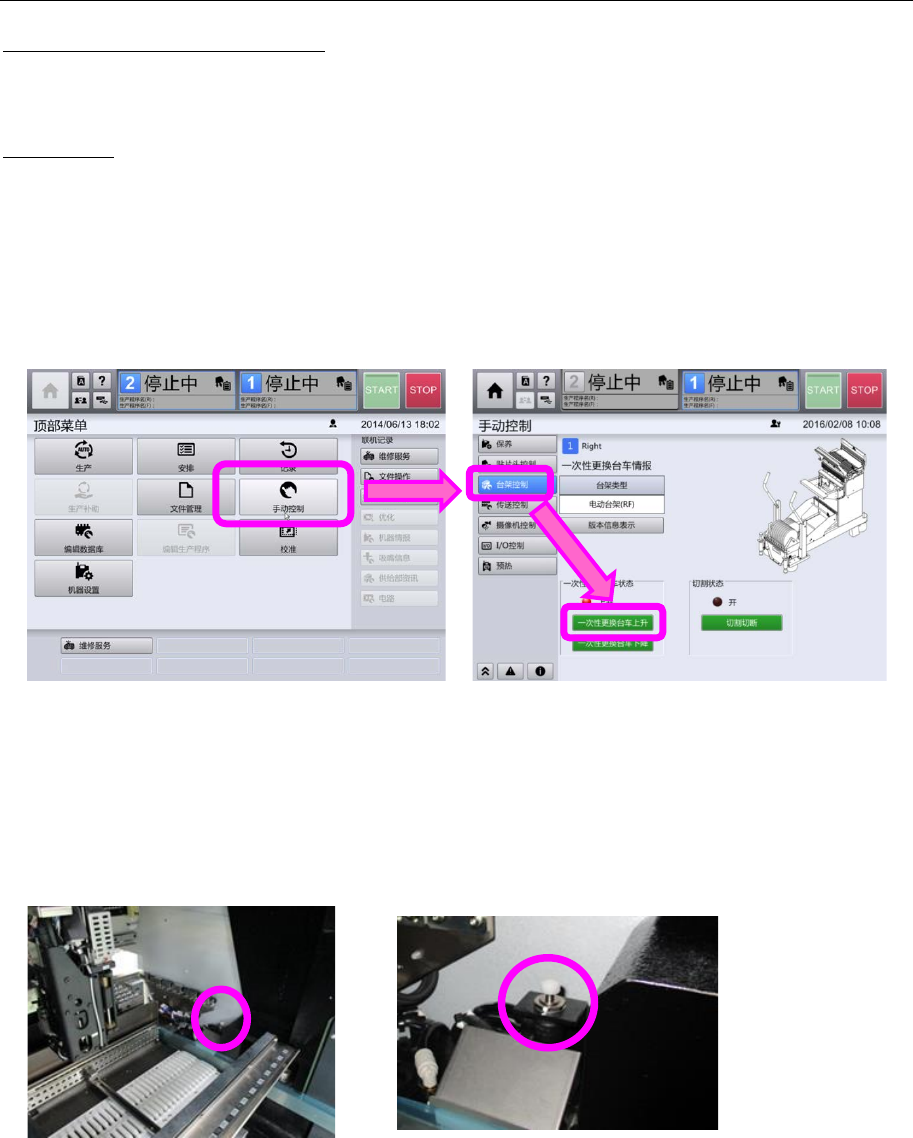

设置台车到 RX-7 的身体。抬起 BANK。
您可以在手动操作单独提起。
3.
关闭电源在国家提出的 BANK。
4.
关闭电源。降低在位于所述主体的内部的机械开关 BANK。
这将是在所述叶片是打开的状态。这将是 BANK 向下。
※在这里，一定要开放的刀片。您将无法执行以下任务。
246
第
2
章
操作顺序书
2-5. 配件更换

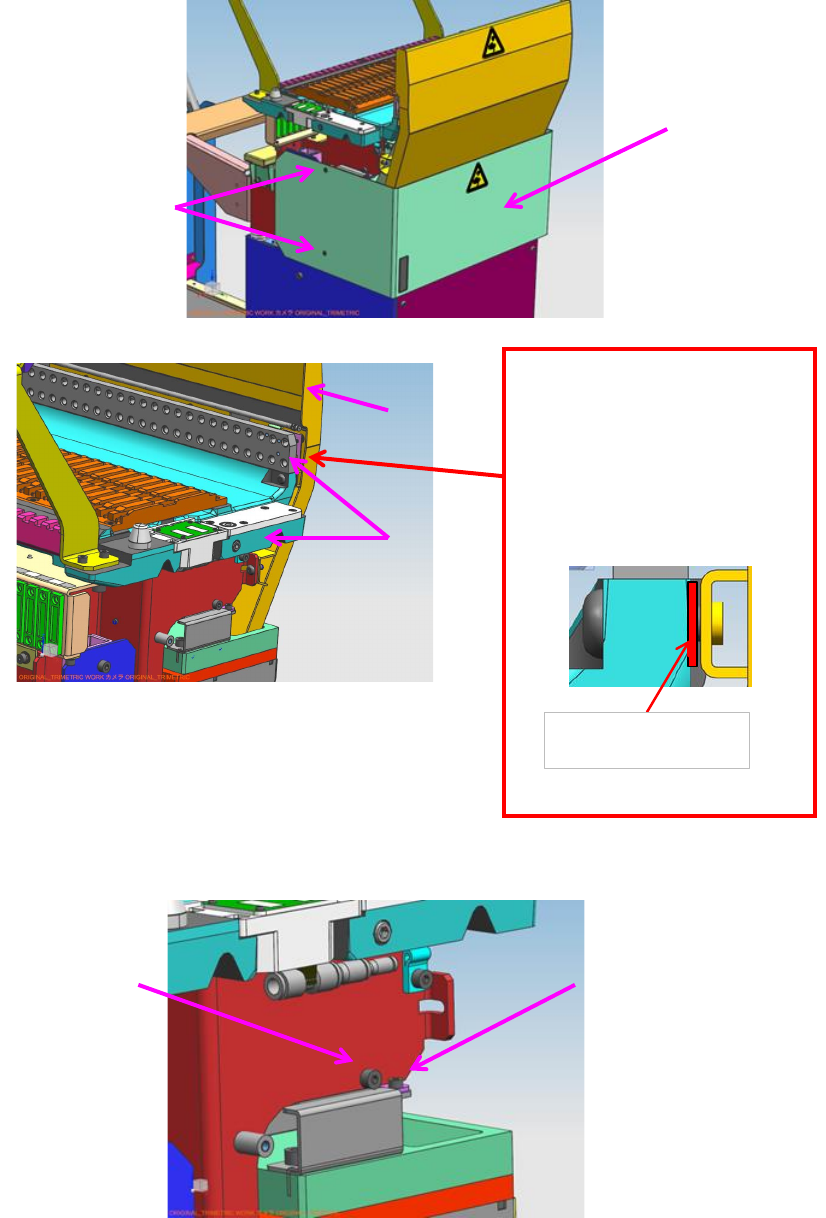

5. 松开螺丝。拆下螺丝的托架前面。
6.
拆下 4 个螺丝和胶带指南。
7.
松开螺丝×2 个。取下切割器单元。
*
螺杆的标志不会被删除。
螺丝×4
护罩
带导向
注。
还有一种情况垫片来确保这一
部分的情况。去除的时候，请
注意不要丢失。您也可以只使
用一个侧面。请在下面的图中
显示的位置关系进行装配。
垫片
螺丝×2
*这个螺丝是不会被删除。
螺丝×4
247
第
2
章
操作顺序书
2-5. 配件更换

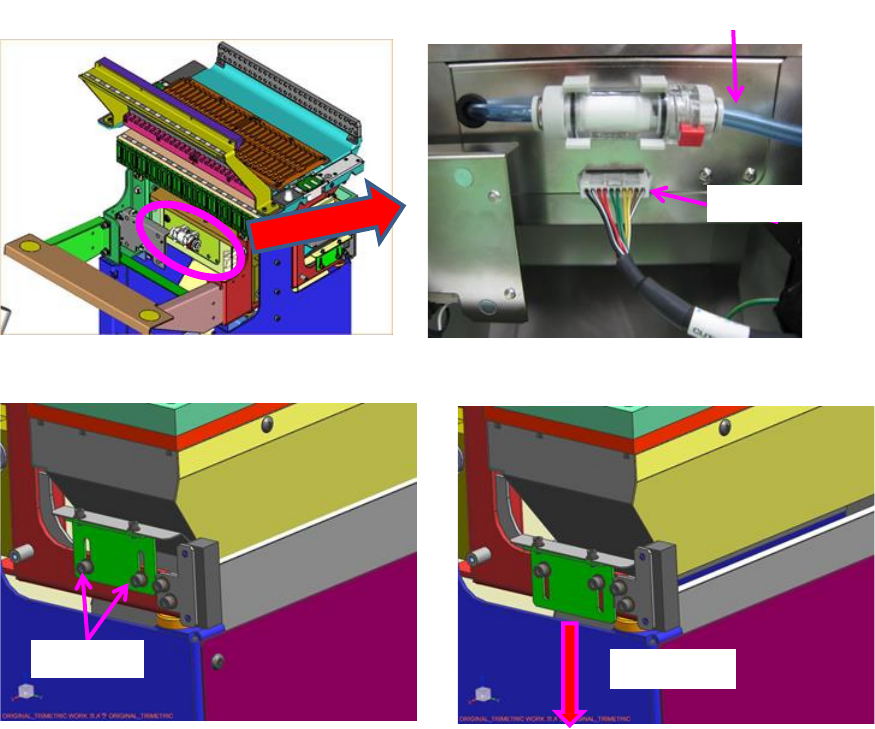

8. 拔下空气管。断开连接电缆。
9. 松开螺丝所示。向下按压部件（显示为绿色）。
10. 抬起切割器单元的前部取下切割器单元。
拆下空气管
拆卸连接器
螺丝×4
低了下去
