第 2 章 操作顺序书 2- 4. 维护 < 干涉防止设 定值 > 状态 设定值 FL IP - F F1 FC IP - F F2 FR IP - F F3 RL IP - F F1 RC IP - F F2 RR IP - F F3 < 选择异频率 设定时 > ( 投光频率 1) ( 投光频率 2) ( 投光频率 3) 171
第
2
章
操作顺序书
2-4. 维护
干涉防止设定
※FX-501、502 实施
① 按“MODE”使成为<PRO 模式>，按“SET”
确定。
② 按“UP”或“DOWN”使显示（Pro5），按
“SET”确定。
③ 按“UP”或“DOWN”使显示
（Pro5 InPr），按“SET”确定。
④ 按“UP”或“DOWN”，使成为（InPr※※
※※）的显示。
※将显示当前所设定的内容。（初始状态
为“IP-I”）
⑤ 按“UP”或“DOWN”，选择干渉防止设
定，按“SET”确定。
⑥ 被选择并确定的干渉防止设定（例：
IP-F）闪烁 3 次，进入频率设定的层级。
当选择了（光通信：自动（IP-1））时，
返回⑤（Pro5 InPr）层级。
如选择了频率设定时，将设定投光频率
（1～3）。

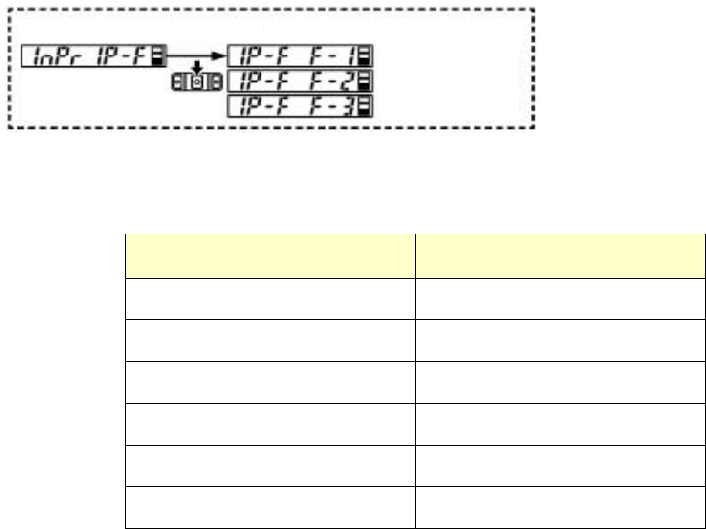

MODE 显示灯
PRO（黄色）：亮灯
・初始状态是
在确定之前会闪烁显示
选择
光通信·自动
（初始状态）
异频率设定
170
第
2
章
操作顺序书
2-4. 维护
<干涉防止设定值>
状态
设定值
FL
IP-F F1
FC
IP-F F2
FR
IP-F F3
RL
IP-F F1
RC
IP-F F2
RR
IP-F F3
<
选择异频率设定时
>
(投光频率 1)
(投光频率 2)
(投光频率 3)
171
第
2
章
操作顺序书
2-4. 维护
2-4-9.
保养检查
保养检查项目
贴片头装置 (S16 贴片头)
部位 检查 清洁 注油 更换 使用工具･润滑脂 周期 周期(H)
作业内容
H
轴滚珠丝杠 〇 〇 〇
AFF
1 年
6600H
给滚珠丝杠涂敷润滑脂
H
轴 导轴 〇 〇 〇
AFF
1 年
6600H
给导轴涂敷润滑脂
RT
轴 齿轮 〇 〇 〇
转矩起子(T6)
Mobilith SHC100
1 年 6600H 给齿轮涂敷润滑脂
RN
轴 齿轮 〇 〇 〇
转矩起子(T6)
Mobilith SHC100
1 年
6600H
给齿轮涂敷润滑脂
阀切换
导向部 〇 〇 〇 AFF 1 年 6600H 给直线导轨涂敷润滑脂
阀切换
滚柱部 〇 〇 〇
棉棒
AFF
1 年
3 个月
6600H
2000H
给滚柱部涂敷润滑脂
轴承外周的清洁
机械阀
过滤器 〇 〇
〇
精密螺丝刀
镊子
3 个月
2000H
检查过滤器的状态
如脏污则更换
机械阀
滑阀 〇 〇 〇
精密螺丝刀
MV-200G
1 年 6600H 给滑阀 O 形环涂敷润滑脂
吸嘴夹具
〇 〇 〇
棉棒
涡轮机油
1 个月
700H
夹紧部的清洁
薄薄地涂敷涡轮机油
吸嘴轴
〇 〇
布(应无脏污) 1 个月
700H
轴部的清洁
头照镜子清洗
〇 〇
棉棒 1 个月
700H 镜面部分的清洗
传送部
部位 检查 清洁 注油 更换 使用工具･润滑脂 周期 周期(H)
作业内容
宽度调整
梯形螺纹丝
杠
〇 〇 〇
壳牌爱万利
EP2
1 年 6600H
梯形螺纹丝杠滑动部的清洁
给梯形螺纹丝杠滑动部涂敷润滑脂
调整宽度
LM 导轨 〇 〇 〇
壳牌爱万利
EP2
1 年
6600H
给轨道面涂敷润滑脂
传送皮带
〇 〇 1 个月
700H 除去附着的脏污
传送皮带
〇
1 年 6600H
更换
调整张力
支撑部
〇 〇
1 个月
700H
对支撑板上进行清洁
传送导向板
基板滑动面
〇 〇 1 个月
700H 基板滑动面的清洁
各传感器
投受光面
〇 〇 1 个月
700H 投受光面的清洁
主机体内部
〇 〇
1 个月
700H
切屑、垃圾等的清扫
元件废弃箱
〇 每天 24H 废弃元件的清扫
元件废弃刷子
〇 〇
1 个月
700H
附着元件、垃圾的清洁
