第
2
章
操作顺序书
2-5. 配件更换
11 将工具软件安装到顾客的客户端 PC 上。
cgs-FFBSNProgrammingUtility.exe
※
IFS-NX
安装
DVD
\Server\mpc-can
12 将更换基板的台架安装到客户的外部准备电源（PW02）上，接通电源。
13 启动台架 ID 写入软件。
选择[开始菜单] - [所有程序] –
[Cogiscan] - [Cogiscan Feeder...]。
设定客户的 IFS 服务器 IP 地址，
按下「Install」按钮。
按下「Next」按钮。
开始安装，
显示 Completed 后，
即完成安装。
按下「Close」按钮。
312
第
2
章
操作顺序书
2-5. 配件更换
14
与台架基板连接。
15
写入台架
ID
。
※如果写入的序列号错误，从列表中选择序列号，按下「Reset Serial Number」按钮即可清除。
清除后，请重新进行 ID 写入。

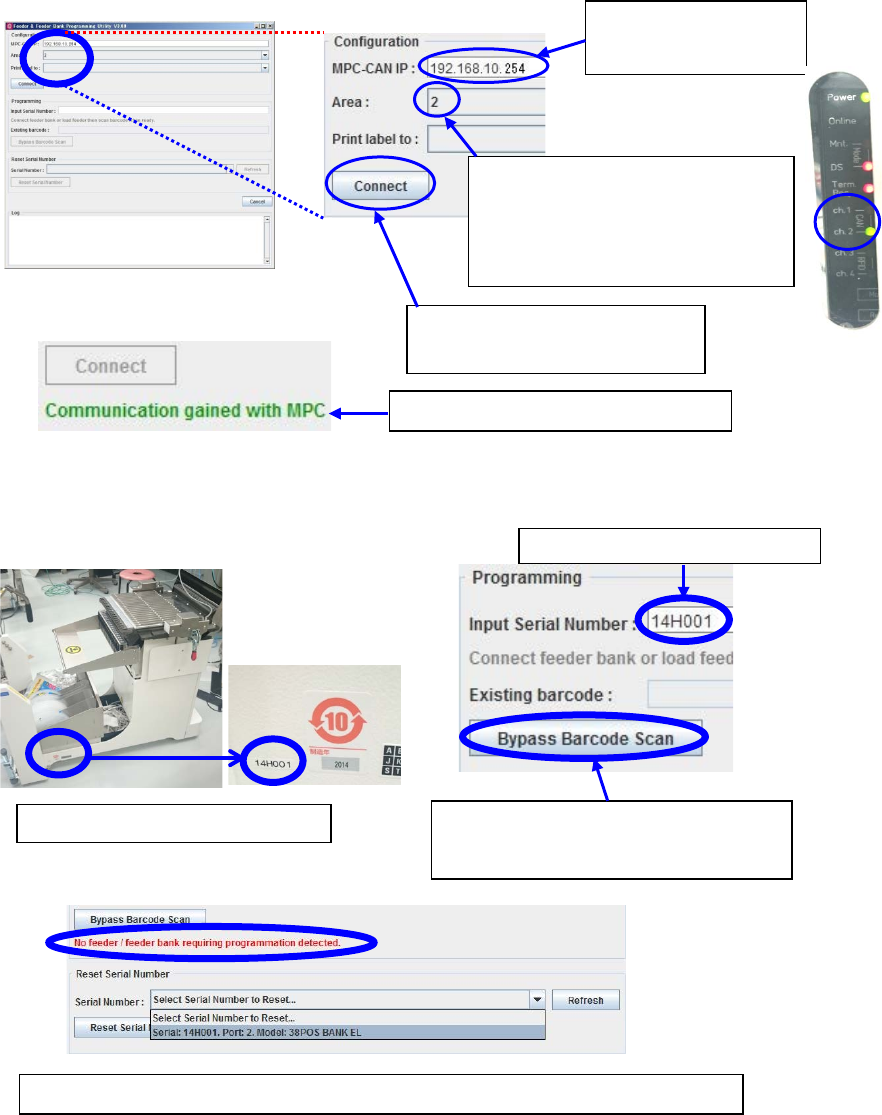

IP 请输入外部准备电源
(PW02)的 IP 地址。
确认外部准备电源 CAN 的 ch，
输入 LED 亮灯的 ch 数字。
※右图的情况下，需输入「2」。
如果 LED 熄灭，请检查连接。
完成连接设定后，
请按[Connect]按钮。
连接成功时，将显示此内容。
确认台架的序列号。
输入台架的序列号。
台架的序列号输入完成后，
按下[Bypass Barcode Scan]。
写入完成后，将显示上述红字提示信息，确认已追加到列表中。
313
第
2
章
操作顺序书
2-5. 配件更换
16

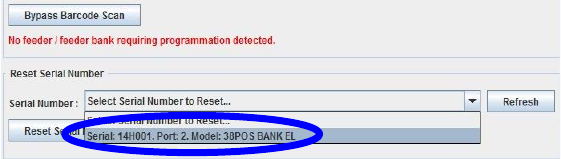

确认台架基板的设定。
Serial：请确认与台架的序列号相同。
Model：如果是 ETF 台架，请确认显示为「38POS BANK EL」。
Port：无需确认。
314
