RX-7R_维修手册.pdf - 第214页
第 2 章 操作顺序书 2- 4. 维护 调整传送后侧基 准通道 平行度 1 将数显游标卡尺的显示设定为 225 . 00m m ，把螺丝 (a ) 旋紧固定。 2 将数显游标卡尺设置在传送通道之第 1 轨道与第 3 轨道之间的 位置上。 前通道 后通道 第 4 轨道 第 3 轨道 第 2 轨道 第 1 轨道 装置前面 第 2 轨道 第 3 轨道 测定位置 140
第
2
章
操作顺序书
2-4. 维护
7
将数显游标卡尺放在第一轨道和第二轨道之 和 的位置。
参阅操作顺序 4 的图。

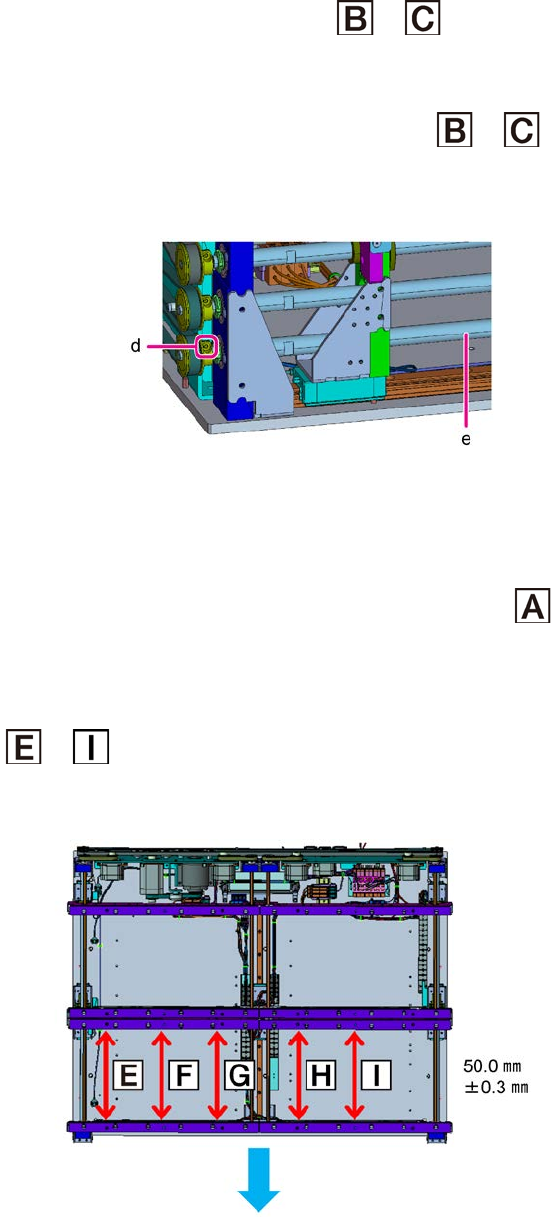

8
慢慢地旋转轴
(e)
，直至轨道分别碰到数显游标卡尺之 和 的侧面。
顺时针方向旋转：传送宽度收缩
逆时针方向旋转：传送宽度放宽
9
确定好轨道宽度后，取下数显游标卡尺，旋紧
CP
螺栓
(d)
。
紧固扭矩：1 N·m ±0.05 N·m
10
松开数显游标卡尺的固定，将游标卡尺放在操作顺序
2
的图中 位置上，确认轨道
宽度为
50.0 mm
。
如果轨道宽度不符合，请再次执行操作顺序 3 ～ 9。
11
同样地在 ～ 的位置上放置数显游标卡尺，确认轨道宽度为
50.0 mm ±0.3 mm
。
请在夹钳标记的位置上测定。
装置前面
139
第
2
章
操作顺序书
2-4. 维护

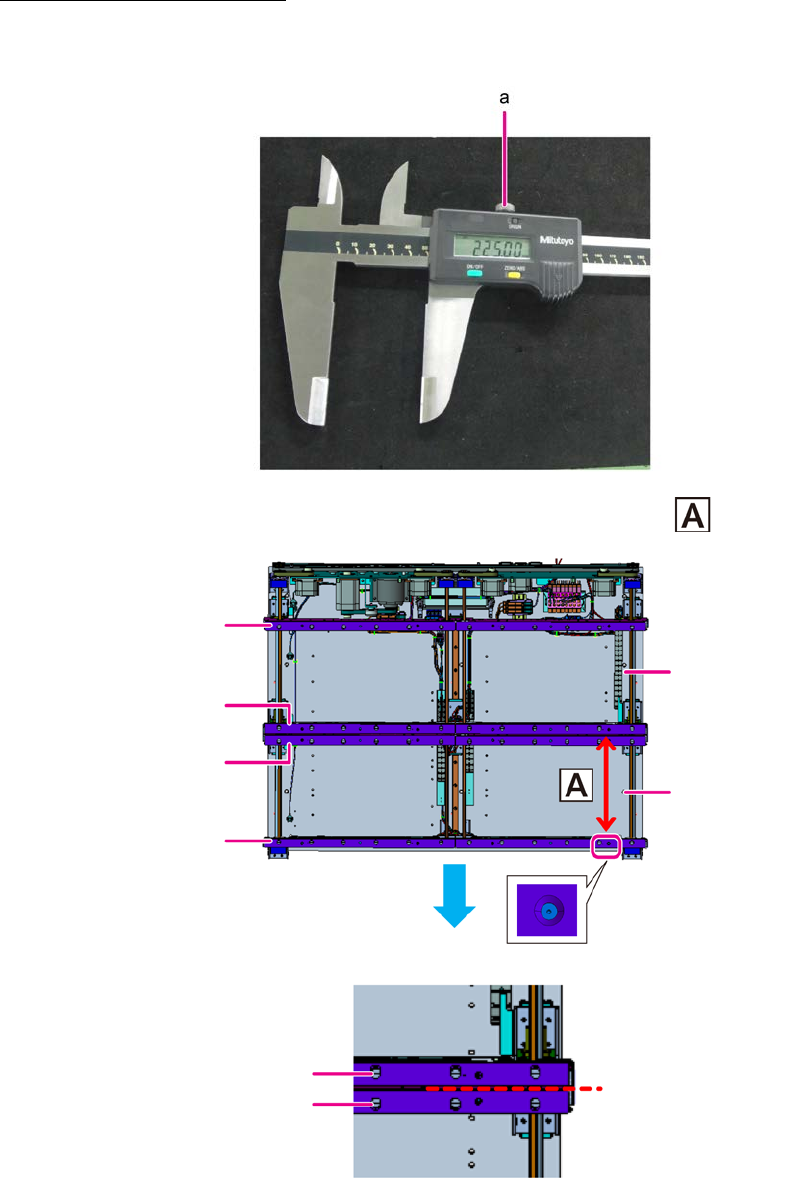

调整传送后侧基准通道平行度
1
将数显游标卡尺的显示设定为
225 .00mm
，把螺丝
(a)
旋紧固定。
2
将数显游标卡尺设置在传送通道之第
1
轨道与第
3
轨道之间的 位置上。
前通道
后通道
第 4 轨道
第 3 轨道
第 2 轨道
第 1 轨道
装置前面
第 2 轨道
第 3 轨道
测定位置
140
第
2
章
操作顺序书
2-4. 维护

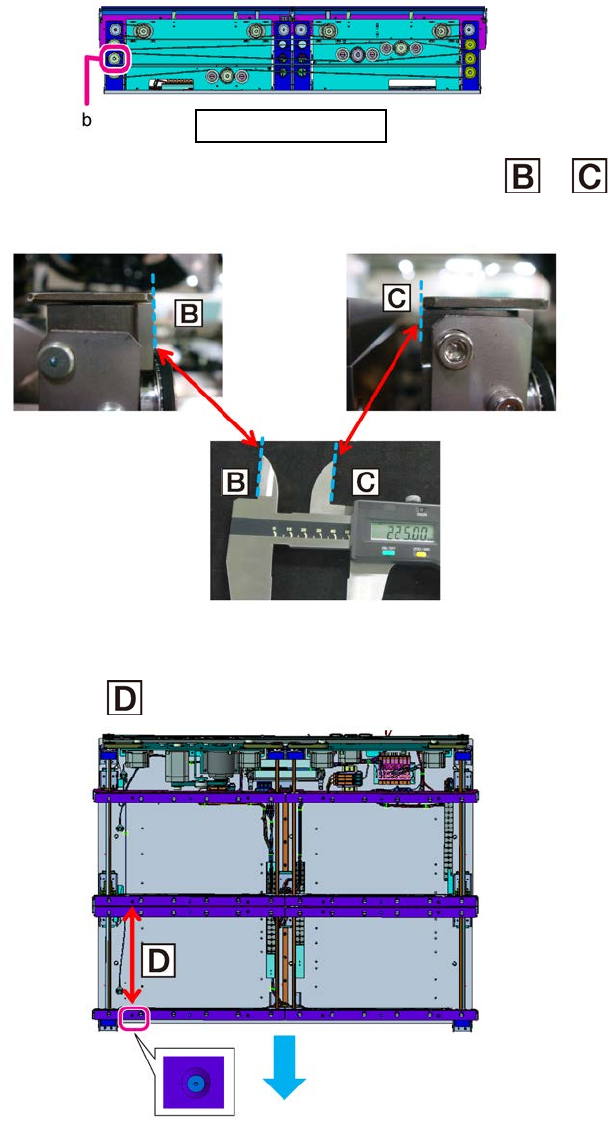

3
用手旋转皮带轮
(b)
，将传送宽度收缩到与数显游标卡尺的宽度相近。
顺时针方向旋转：传送宽度收缩
逆时针方向旋转：传送宽度放宽
4
慢慢地旋转皮带轮，直至游标卡尺碰到第
1
轨道和第
3
轨道之 和 的位置。
5
确定好轨道宽度后，取下数显游标卡尺。
将数显游标卡尺设置在 的位置上，如传送宽度与游标卡尺宽度不一样，请进行调整。
第
3
轨道
第
1
轨道
装置前面
装置后侧正面视图
141
