第 7 章 故障分析 7- 5. 贴片头单元原点消失时的恢复方法 吸嘴前端位置测定 1. 按［开始安装 ］。 2. 按［复归］。 3. 请打开门，将 摄像机 校正用 治具 吸嘴安装到 #1 ～ #16 轴上 。 4. 关闭门，按［安 装完成］。 5. 按［复归］。 51
第
7
章
故障分析
7-5. 贴片头单元原点消失时的恢复方法
＜轴返回感应器确认＞

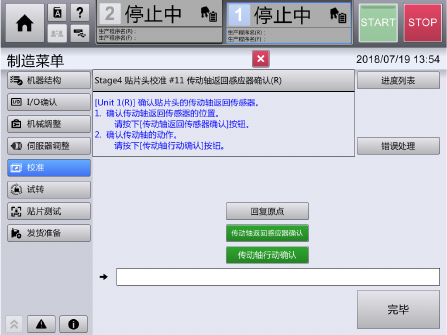

1. 触摸［传动轴返回感应器确认］。
进行左右一次性更换台车上升、前面护罩的锁定后，旋转转塔，对吸嘴号#1 ～ #16 确认以下动
作。
－如将 H 轴下降 4 mm，传感器变为 OFF
－如将 H 轴恢复到 0 mm，传感器变为 ON
如传感器对全部吸嘴号都正常反应，画面下方的结果显示栏内显示［正常］。如有错误，显示
该吸嘴号名。
发生错误时，请重新进行操作顺序 2 的调整，再次触摸［吸嘴有无确认］。
2. 触摸［完毕］。
50
第
7
章
故障分析
7-5.
贴片头单元原点消失时的恢复方法
吸嘴前端位置测定
1. 按［开始安装］。
2. 按［复归］。
3. 请打开门，将摄像机校正用治具吸嘴安装到#1～#16 轴上。
4. 关闭门，按［安装完成］。
5. 按［复归］。
51
第
7
章
故障分析
7-5. 贴片头单元原点消失时的恢复方法

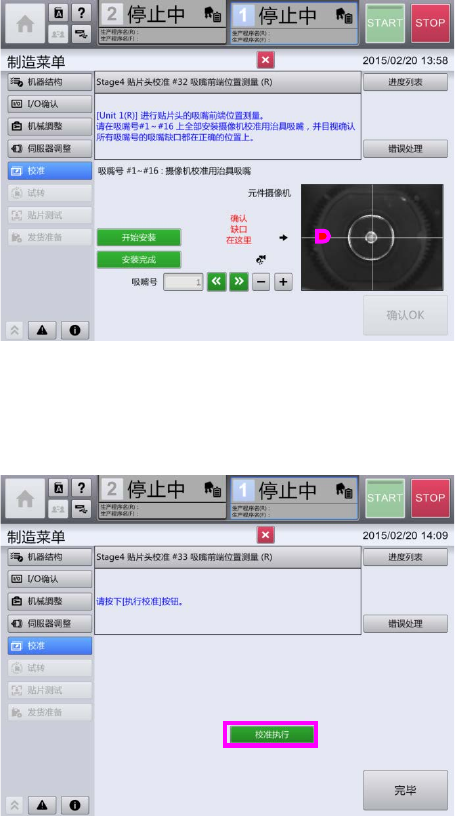

6. 请一边按”>>”按钮，一边确认元件摄像机的通过图像，目视确认吸嘴索引#1～#16 所有的摄像
机校正用治具吸嘴的缺口位置，均显示在箭头标志的右侧。
7. 按［确认 OK］。
8. 按［校准执行］。
52
