第 2 章 操作顺序书 2- 5. 配件更换 4 按 “ M E A SURE ” (a) ，确认下部的指示灯 (b) 在闪烁。 5 使皮带张力测定仪的前端离开皮带表面 5 cm ～ 10 cm 左右。 6 用手指弹皮带进行测定。 7 确认张力处于规格范围内。 重新 更换时 的张力规格 值： 95 N ±5 N 如果不在规格 范围 内，松开 张紧板 的安装 螺丝 （ 4 处）再次进行 调整。 如果张力处于规 格范围内，正 式旋紧张紧板 …
第
2
章
操作顺序书
2-5. 配件更换
1
准备皮带轮调节治具，把前端部放入图示的槽孔部。
2
将
L
型扳手等插入皮带轮调节治具的开孔部。
旋转扳手时电动机会滑动，皮带受到张力。
3
按住皮带轮调节治具，使皮带达到不松弛的程度即可，同时固定张紧板的安装螺丝（
4
处）。
L 型扳手
皮带轮调节治具
211
第
2
章
操作顺序书
2-5. 配件更换
4

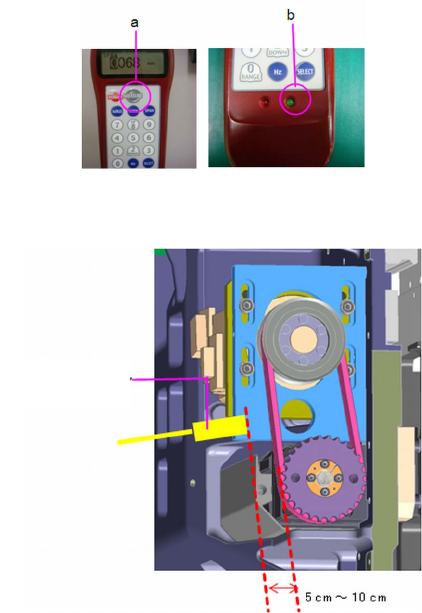

按
“MEASURE”(a)
，确认下部的指示灯
(b)
在闪烁。
5
使皮带张力测定仪的前端离开皮带表面
5 cm
～
10 cm
左右。
6
用手指弹皮带进行测定。
7
确认张力处于规格范围内。
重新更换时的张力规格值：95 N ±5 N
如果不在规格范围内，松开张紧板的安装螺丝（4 处）再次进行调整。
如果张力处于规格范围内，正式旋紧张紧板的安装螺丝（4 处）。
螺丝紧固扭矩： 2.0 N·m ±0.1 N·m
8
螺丝正式旋紧后，再次测定皮带张力，确认张力处于规格范围内。
如果不在规格范围内，松开张紧板的安装螺丝（4 处）再次进行调整。
调整同步皮带的张力后，请装好 X 轴皮带轮护罩和本机后侧上部的护罩。
皮带张力测定仪
212
第
2
章
操作顺序书
2-5. 配件更换
2-5-2.
硬盘驱动器的更换
机器数据的保存方法
操作前请将用户级别更改为［Service］。关于更改的操作顺序，具体请参阅“1-2. 用户级别的更改”。
1
把机器数据
USB
存储器插入本机的
USB
存储设备插入口。
2

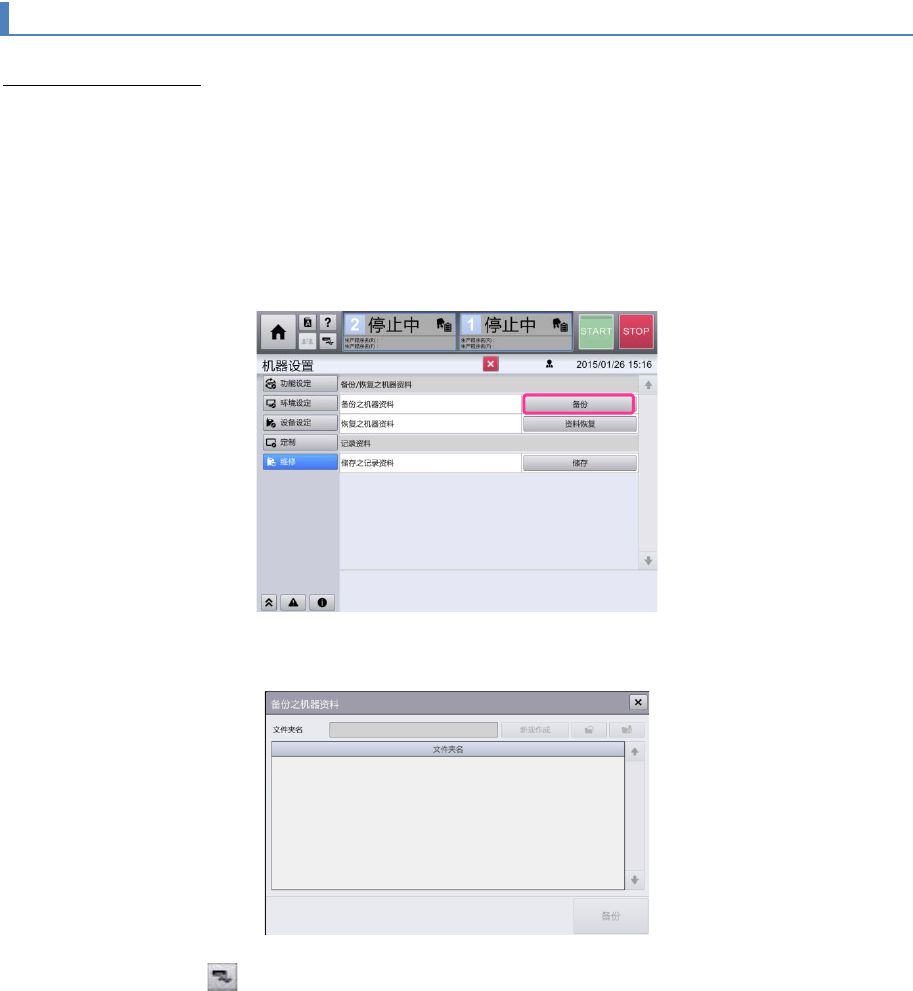

显示顶部菜单，选择［机器设置］，触摸画面左侧子菜单的［维修］。
3
触摸［备份］。
4
在机器数据的备份画面上选择（或建立）任意的文件夹，触摸［备份］保存机器数据。
5
触摸通用屏的 ，取下机器数据
USB
存储器。
213
