第 3 章 布置图 3- 1. 整 体图 背面 (a) BREAKER S W ITCH (b) BREAKER ( W I TH OP TIONA L TRANSFORMER ) (c) JOIN T IN (SMEMA) (d) JOIN T OUT (SMEMA) (e) HOUR METER (f ) LAN P O RT (g) START IN TER LOCK (h) RESET S W I TCH e f h c d…
第
3
章
布置图
3-1. 整体图
3-1.
整体图
前面
(a) EMERGENCY STOP SWITCH
(b) POWER ON SWITCH
(c) SIGNAL TOWER
(d) LCD TOUCH PANEL
(e) USB PORT
(f) VACUUM PUMP （Built-in）
(g) HIC PORT
(h) FUN UNIT
a
b
c
d
e
f
h
g
2
第
3
章
布置图
3-1. 整体图
背面
(a) BREAKER SWITCH
(b) BREAKER (WITH OPTIONAL
TRANSFORMER)
(c) JOINT IN (SMEMA)
(d) JOINT OUT (SMEMA)
(e) HOUR METER
(f) LAN PORT
(g) START INTER LOCK
(h) RESET SWITCH
e
f
h
c
d
g
a
b
3
第
3
章
布置图

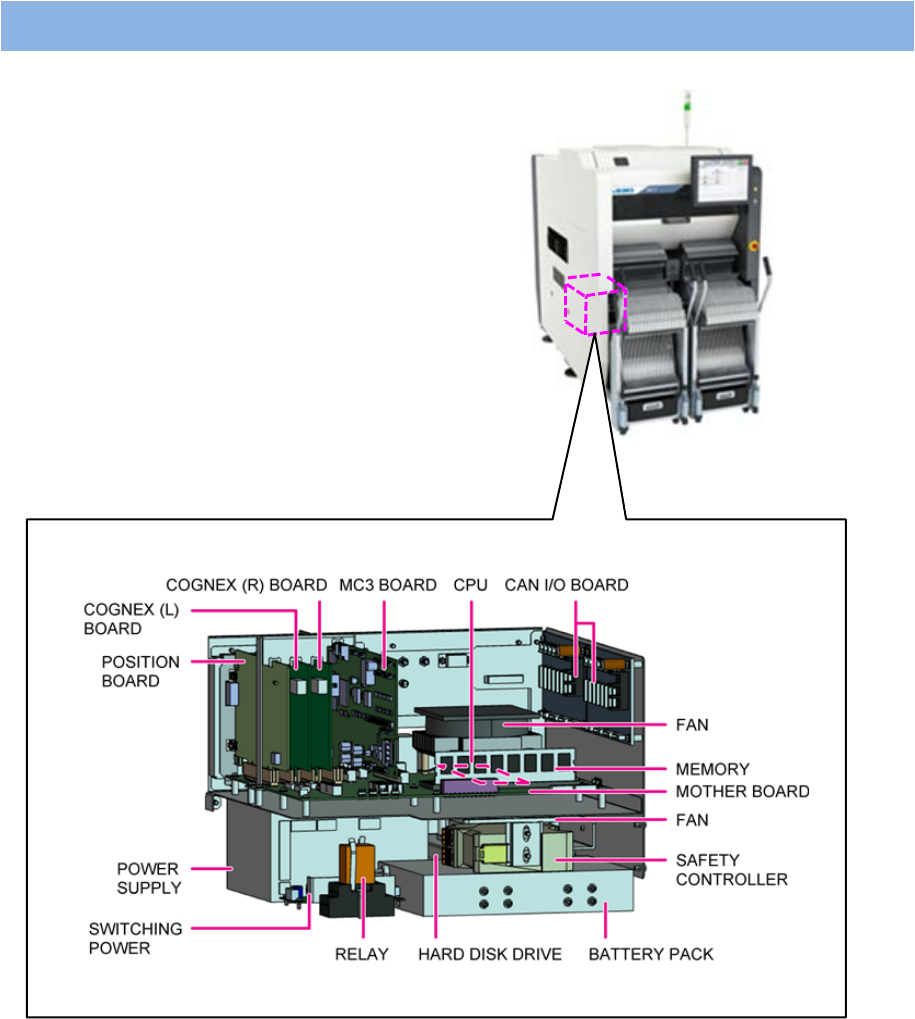

3-2. PC 单元
3-2. PC
单元
(RX-7R
无
)
(RX-7R
无
)
4
