QD029-27 4. 传感器配置图 NXT 机械手册 85 4.14.4 元件搬运轨道 No. 地 址 信号名 1 IN02 JOG 模式 2 IN04 不良元件排出许可确 认 （旁侧） 3 IN03 不良元件排出许可确 认 （中央） 4 IN05 不良元件 C/V 送料记数 T ray unit-L TC 4 1 3 2 01MEC-0 5 04 fPAsb6Qk fPAsb6Qk Downloaded at 2012/05/31 …

100%1 / 517
4. 传感器配置图 QD029-27
84 NXT 机械手册
4.14.3 往复臂
No. 地址 信号名
1 OUT20 往复臂开关夹紧
2 IN10 往复臂后退端
3 IN12 往复臂打开确认
4 IN2E 往复臂夹紧确认
5 IN15 往复臂料盘高度监视 （中）
6 IN14 往复臂料盘高度监视 （下）
01MEC-0503
1
2
3
4
Tray unit-LTC
6
5
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 4. 传感器配置图
NXT 机械手册 85

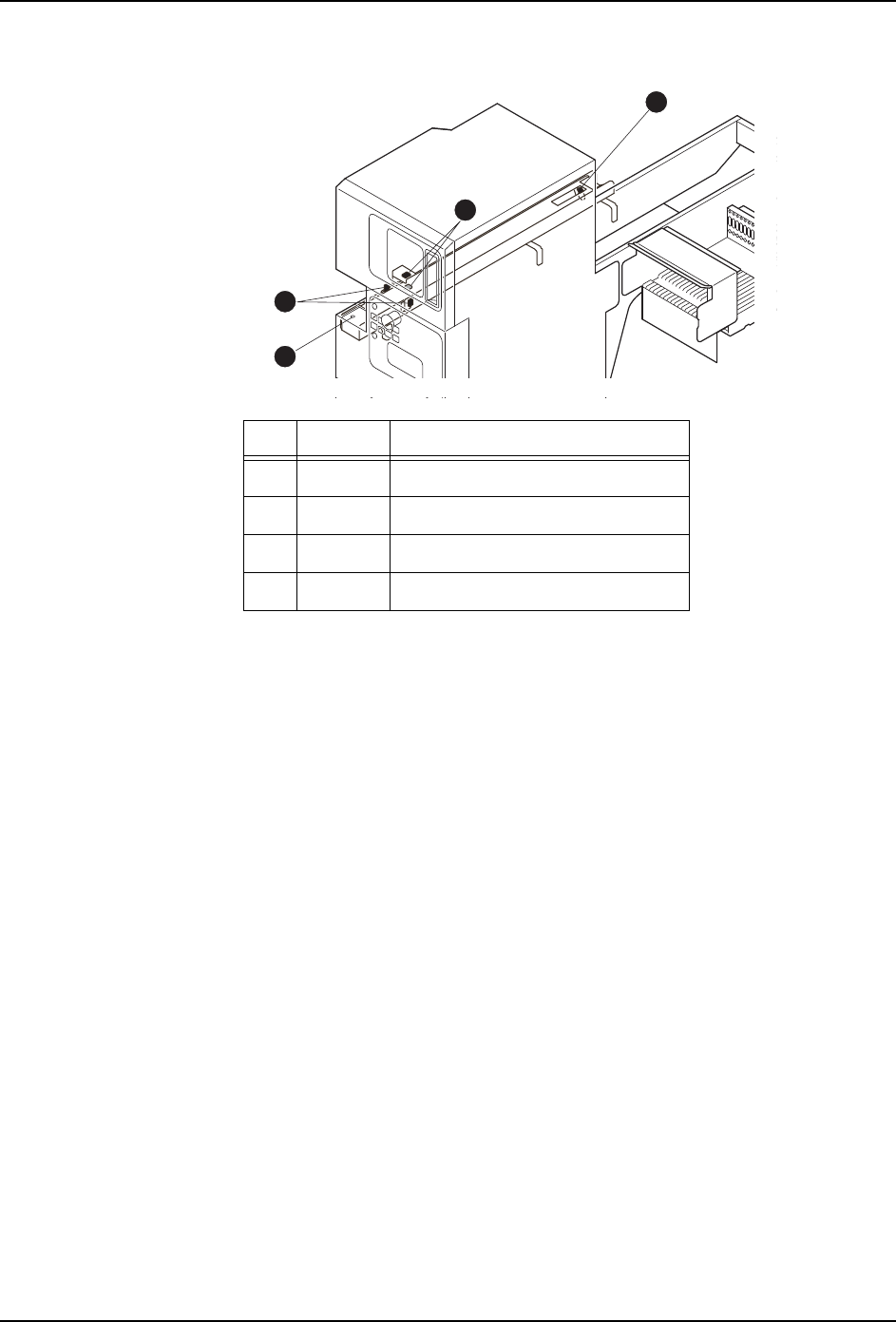

4.14.4 元件搬运轨道
No. 地址 信号名
1 IN02 JOG 模式
2 IN04 不良元件排出许可确认 （旁侧）
3 IN03 不良元件排出许可确认 （中央）
4 IN05 不良元件 C/V 送料记数
Tray unit-LTC
4
1
3
2
01MEC-0504
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
4. 传感器配置图 QD029-27
86 NXT 机械手册
4.15 料盘单元 -M 传感器
9
8
5
7
1
2
3
4
6
13
10
11
12
14
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
