QD029-27 7. 消耗品的更换 NXT 机械手册 319 〈H12(S) 工作头〉〈H12HS 工作头〉 01MEC-01 99 S Ⲫ㔽 ⬉ ∴ 㧔 ೒ো 㧦 ++ 㧕 fPAsb6Qk fPAsb6Qk Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

7. 消耗品的更换 QD029-27

318 NXT 机械手册

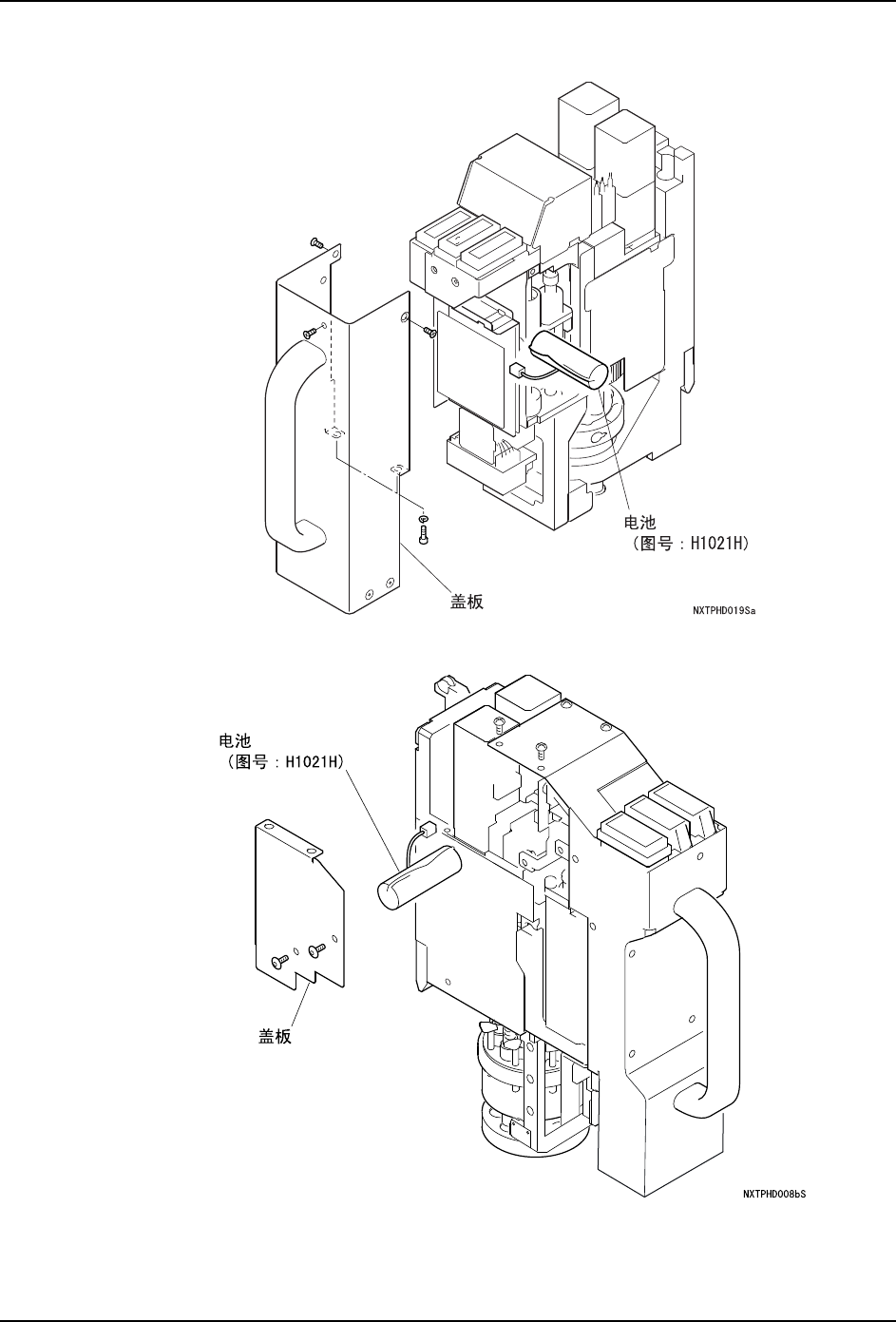

〈H04 工作头〉

〈H08 工作头〉

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

QD029-27 7. 消耗品的更换

NXT 机械手册 319

〈H12(S) 工作头〉

〈H12HS 工作头〉

01MEC-0199S

Ⲫ㔽

⬉∴

㧔೒ো㧦++㧕

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

7. 消耗品的更换 QD029-27

320 NXT 机械手册

7.6 模组 CPU 箱电池

模组在即使主电源开关处于 OFF 时，也可以根据 CPU 箱内存的电池保持以下的信息。但是，

电池在已经消耗的情况下，如果将机器的主电源开关处于 OFF 时，这些信息会消失。

a. 各种固有值

·矩阵数据 ·料站倾斜数据 · 自动校正结果 ·4 吸嘴工作头用的元件相机数据

b. 模组功能设定值

c. 生产电路板信息

·生产 Job 名 · 生产信息 ·Profiler 信息 · 生产结束顺序信息

为了保持信息，请必须在进行准备操作后更换电池。

7.6.1 电池的种类

7.6.2 更换时期

电池报警时。

7.6.3 准备操作

1. 请确认是否有收存矩阵数据、料站倾斜数据、修正值数据的软盘。使用矩阵数据、料站

倾斜数据。收存有 4 吸嘴工作头用元件数据时，也使用这个数据。这个软盘附加在机器

的交货中。

备注 )在手头没有软盘时，请按照以下的操作。

将模组的矩阵数据保存到 PC 中（详细请参考「NXT 系统手册」）。另外，请获取模组

的料站倾斜测定数据。料站倾斜测定数据在手动模式的信息指令上可以确认。

2. 请获取模组的功能设定的内容。模组功能设定的内容可以在附加软件上确认。详细请参

考「NXT 系统手册」的「附加软件」章节的「机器设定软件」-「模组单元的功能设定」。

3. 请从贴装工作头上拆下吸嘴。

4. 如果在机器内有电路板时，请将其除去。

5. 请将与贴装工作头对应的治具安装在吸嘴更换器上。治具吸嘴的数量与吸嘴头的数量相

一致。

6. 请准备更换用电池、控制电源用的内存电阻（电阻值 :1MΩ 以上）用的腕带。

图号 H1019K

名称电池

规格 CR2032

使用寿命无运转 :2.8 年，每日 12 小时运转 :5.6 年
