8. 部件的更换 QD029-27
430 NXT 机械手册

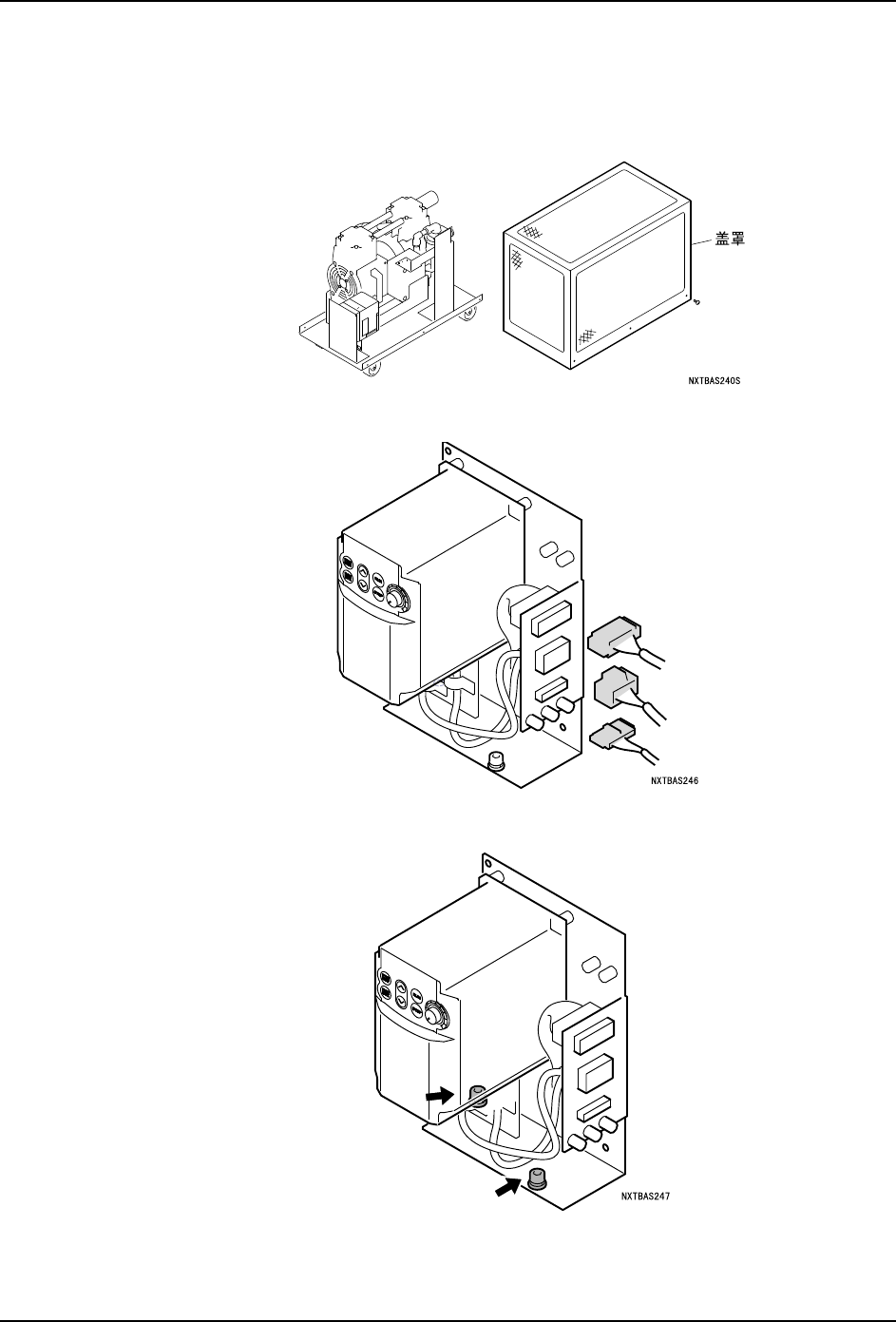

8.13.4 增设真空泵控制箱
1. 将主电源开关 OFF。
2. 取下盖板。
3. 确认真空泵控制箱的位置，拆除连接在控制箱支架上的插头 (MSICN1、MSICN2、MSICN3)。
4. 拆除固定真空控制箱的螺栓 (2 根 )。
5. 从基座中取出控制箱。
6. 以拆除新的真空控制箱的相反的步骤安装模组主体。
