QD029-27 6. 预防保养 NXT 机械手册 219 9. 请打开空气压力阀，向贴装工作头供应空 气压力。 10.仅仅降低 1 根机械阀，向注油筒内供 应空气压力。直到注油 筒处不出灰尘的时候使注油 筒上下动作。 注意 )同时清扫复数的注油筒时空气压会降低清扫效果，请 1 根根进行。 备注 )下记插图是 H08 工作头，H04、H12(S)、H12HS 工作头也请同样进行操作。 11.请更换带有过滤器的过滤器套子。 详细请参考 &…
6. 预防保养 QD029-27
218 NXT 机械手册

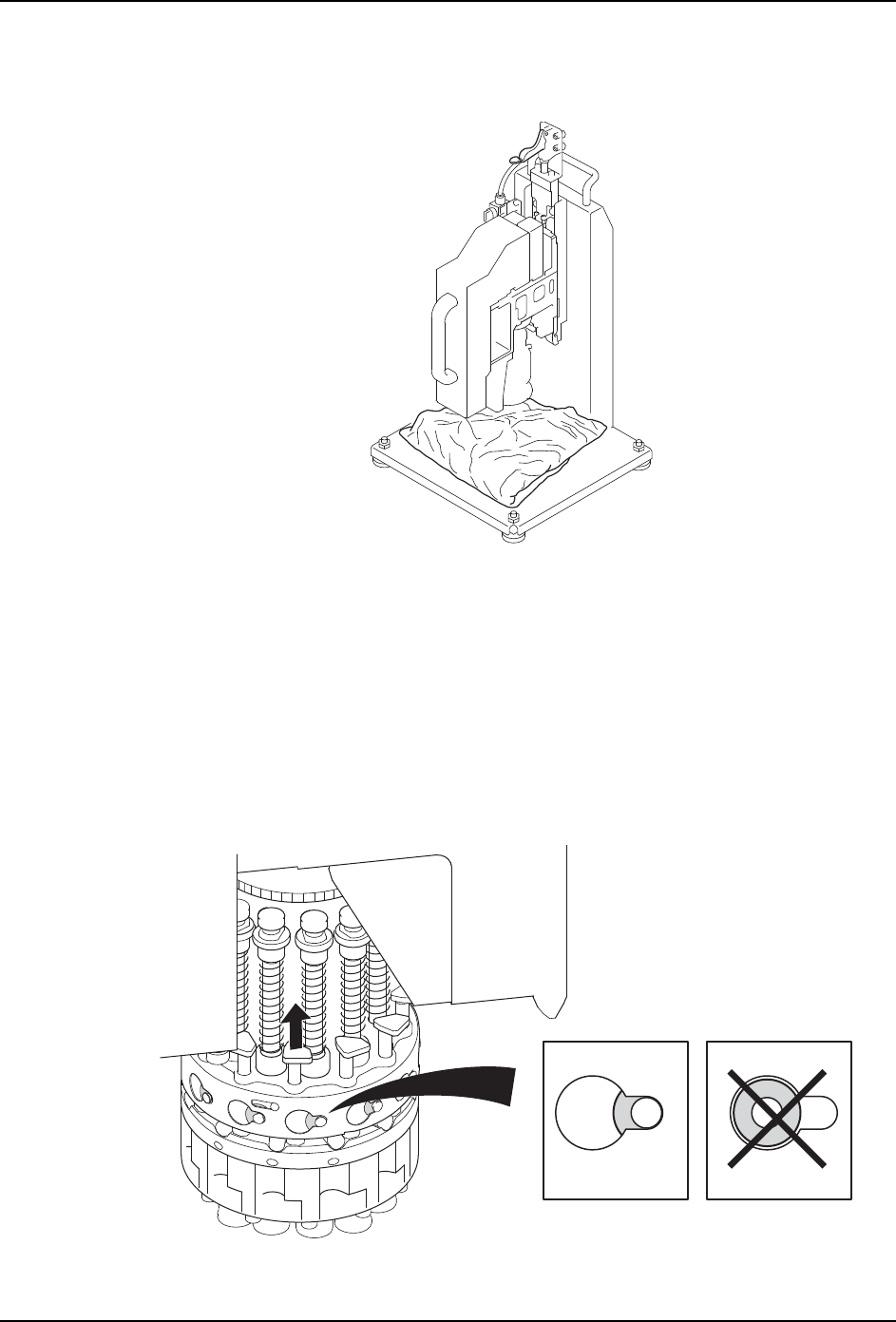

6. 请把放在入工作头的下面。或者把盖了布的箱子放在入工作头的下面。
注意 )请注意贴装工作头和箱子不要干涉。
7. 请安装拆除过滤器状态下的过滤器套子。此外，请在取下过滤器的状态下安装过滤器套
子。( 详细请参考 " 6.5.5 贴装工作头真空过滤器的清扫 ")
注意 )请不要使用脏的过滤器。
8. 请确认以下的内容。
备注 )下记插图是 H08 工作头，H04、H12(S)、H12HS 工作头也请同样进行操作。
·空气供应压 0.4MPa ～ 0.5MPa。
·全部的过滤器处于已锁定状态。
·全部的机械阀在上升端。
01MEC-0545a
0(&6
䖛Ⓒ఼䫕ᅮ⢊ᗕ
䖛Ⓒ఼ᵒᓔ⢊ᗕ
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 6. 预防保养
NXT 机械手册 219
9. 请打开空气压力阀，向贴装工作头供应空气压力。
10.仅仅降低 1 根机械阀，向注油筒内供应空气压力。直到注油筒处不出灰尘的时候使注油
筒上下动作。
注意 )同时清扫复数的注油筒时空气压会降低清扫效果，请 1 根根进行。
备注 )下记插图是 H08 工作头，H04、H12(S)、H12HS 工作头也请同样进行操作。
11.请更换带有过滤器的过滤器套子。详细请参考" 6.5.5 贴装工作头真空过滤器的清扫 "。
12.用干净的布擦去注油筒侧面附着的灰尘，在清扫注油筒的同时请进行注油筒的加油。( 详
细请参考 " 6.5.9 注油筒和注油筒内的 O 型圈的加油 " 的注油筒加油部分。)
13.如果全部的注油筒清扫结束了，请提高注油筒清扫单元的拉杆，取下贴装工作头，安装
侧面盖板。
01MEC-0528S
䯔ᓔ
䯔݇
注意
操作时，请戴保护眼镜。降低机械阀的时候，在注油筒前端部有会灰尘，有可能进入
眼睛。
01MEC-0549
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
6. 预防保养 QD029-27
220 NXT 机械手册
6.5.9 注油筒和注油筒内的 O 型圈的加油
〈H04 工作头〉
1. 拆下贴装工作头。（详细请参考 " 5.8 贴装工作头的拆除 / 安装 "。)
2. 请拆除贴装工作头的侧盖板。
3. 请用清洁的布 （或者棉棒）擦去注油筒 （１）周围的污垢。
4. 用沾有 0.01cc 的 VG-EP No.1 的棉棒或者底纹笔涂敷在注油筒 （1）的上侧。
5. 将注油筒下降，涂敷 0.01cc 的 VG-EP No.1 在注油筒 （1）的下侧。
6. 将注油筒 (1) 上下移动，使润滑油适应。
7. 请用清洁的布，擦去渗出的多余的润滑油。
8. 请给所有的注油筒加油。
9. 用沾有 Biral T&D 的清洁布，薄薄地涂在 Q 轴 (2) 的齿轮面上。
10.用手动旋转 Q 轴 (2)，不浪费润滑油进行涂敷。
润滑油 加油处 加油量
（cc）
VG-EP No.1 ( 和光化学 ) （1）注油筒 0.02
Biral T&D （Sugai Chemical Industry） （2）Q 轴齿轮 ( 下部注油筒侧 ) 0.124
MDV235-ZB （黑田精工） （3）注油筒内 O 型圈 -
NXTPHD022Sb
(1)
(1)
Ⲫᵓ
(2)
