7. 消耗品的更换 QD029-27

338 NXT 机械手册

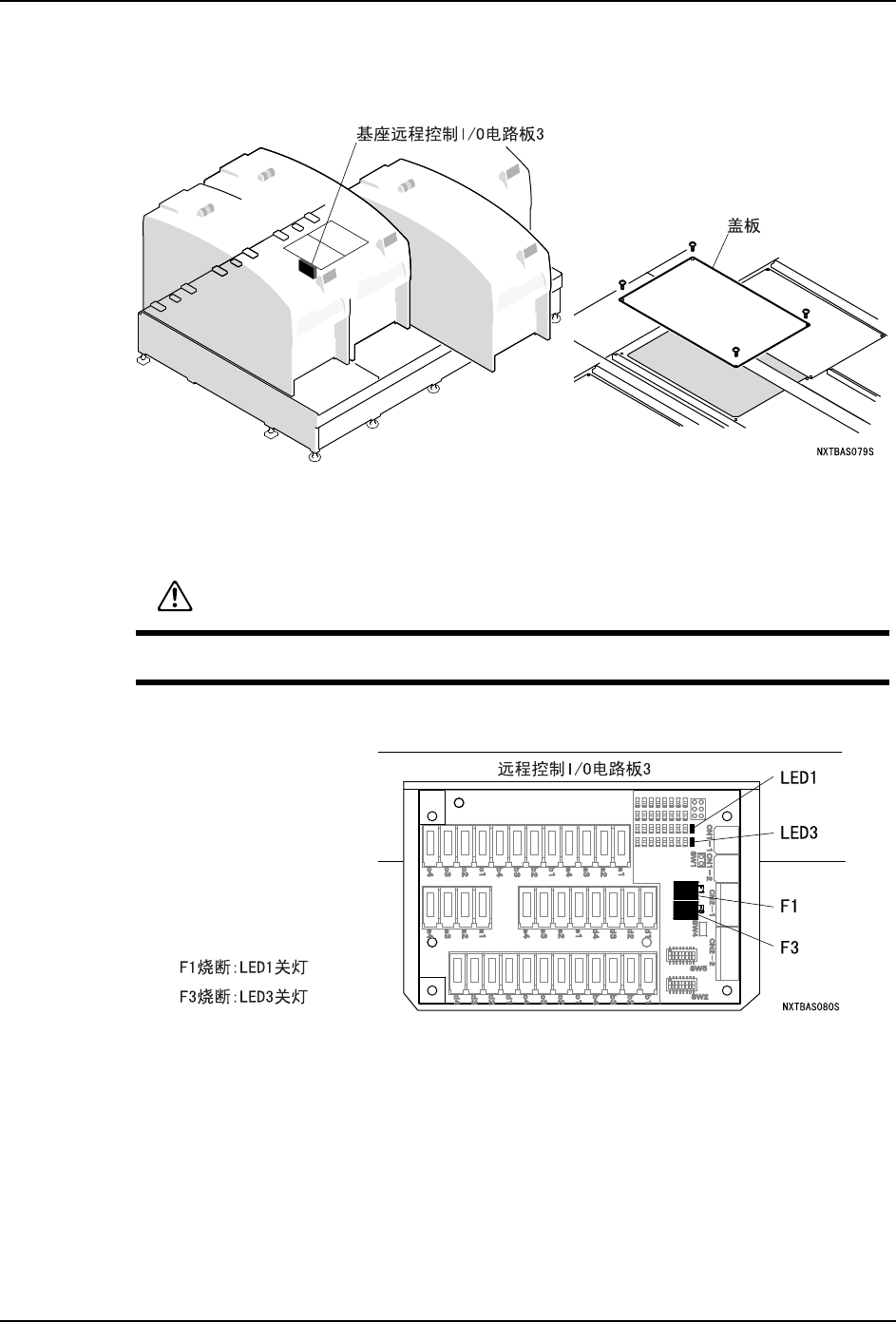

7.10.3 远程控制 I/O 电路板 3 (8M 基座 )

1. 拆下远程控制 I/O 电路板上方的盖板。

2. 请把防静电腕带戴在手腕上。

3. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。

4. 从远程控制 I/O 电路板上拔下保险丝 (F1， F3) 并更换。

注意

在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

QD029-27 7. 消耗品的更换

NXT 机械手册 339

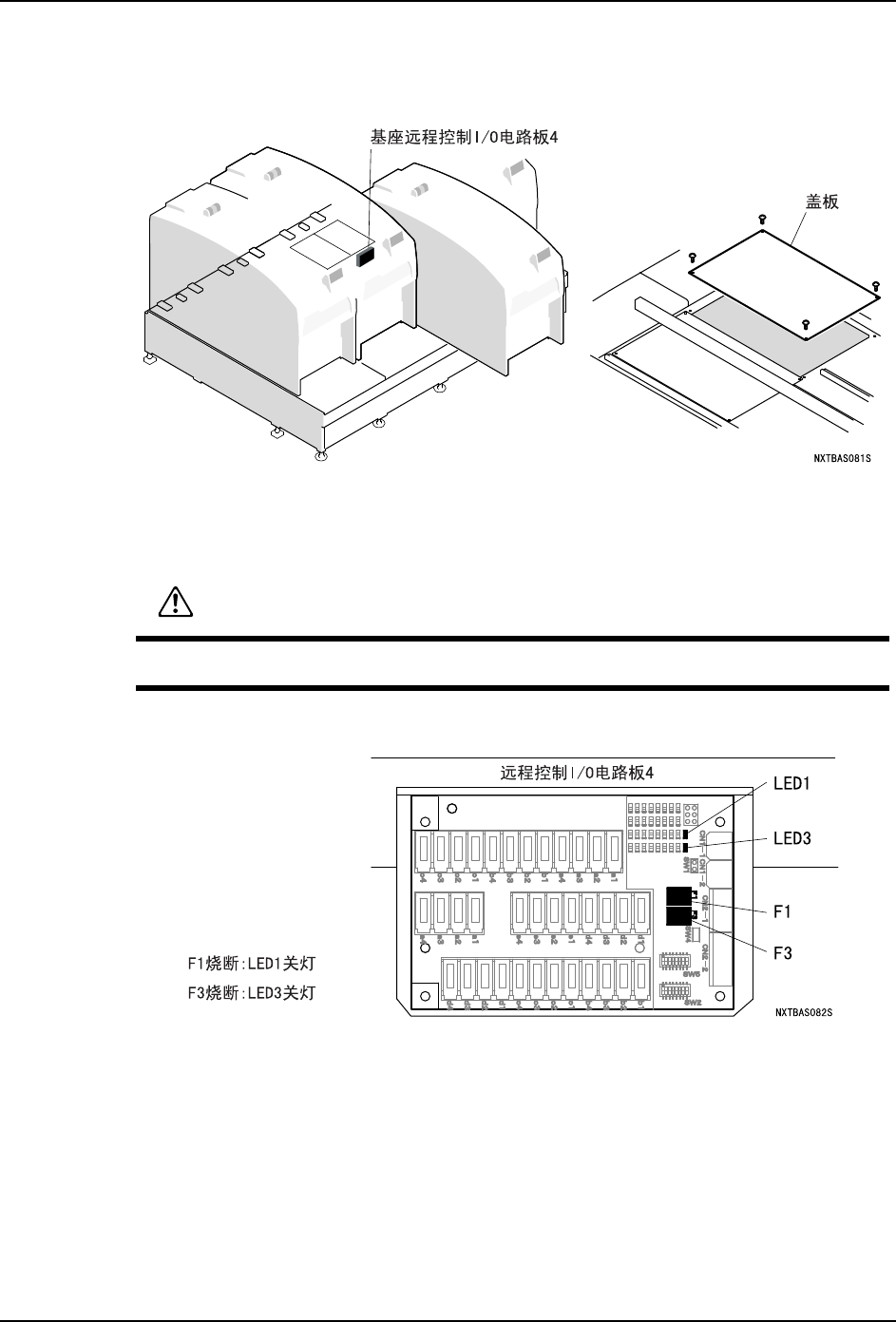

7.10.4 远程控制 I/O 电路板 4 (8M 基座 )

1. 拆下远程控制 I/O 电路板上方的盖板。

2. 请把防静电腕带戴在手腕上。

3. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。

4. 从远程控制 I/O 电路板上拔下保险丝 (F1， F3) 并更换。

注意

在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

7. 消耗品的更换 QD029-27

340 NXT 机械手册

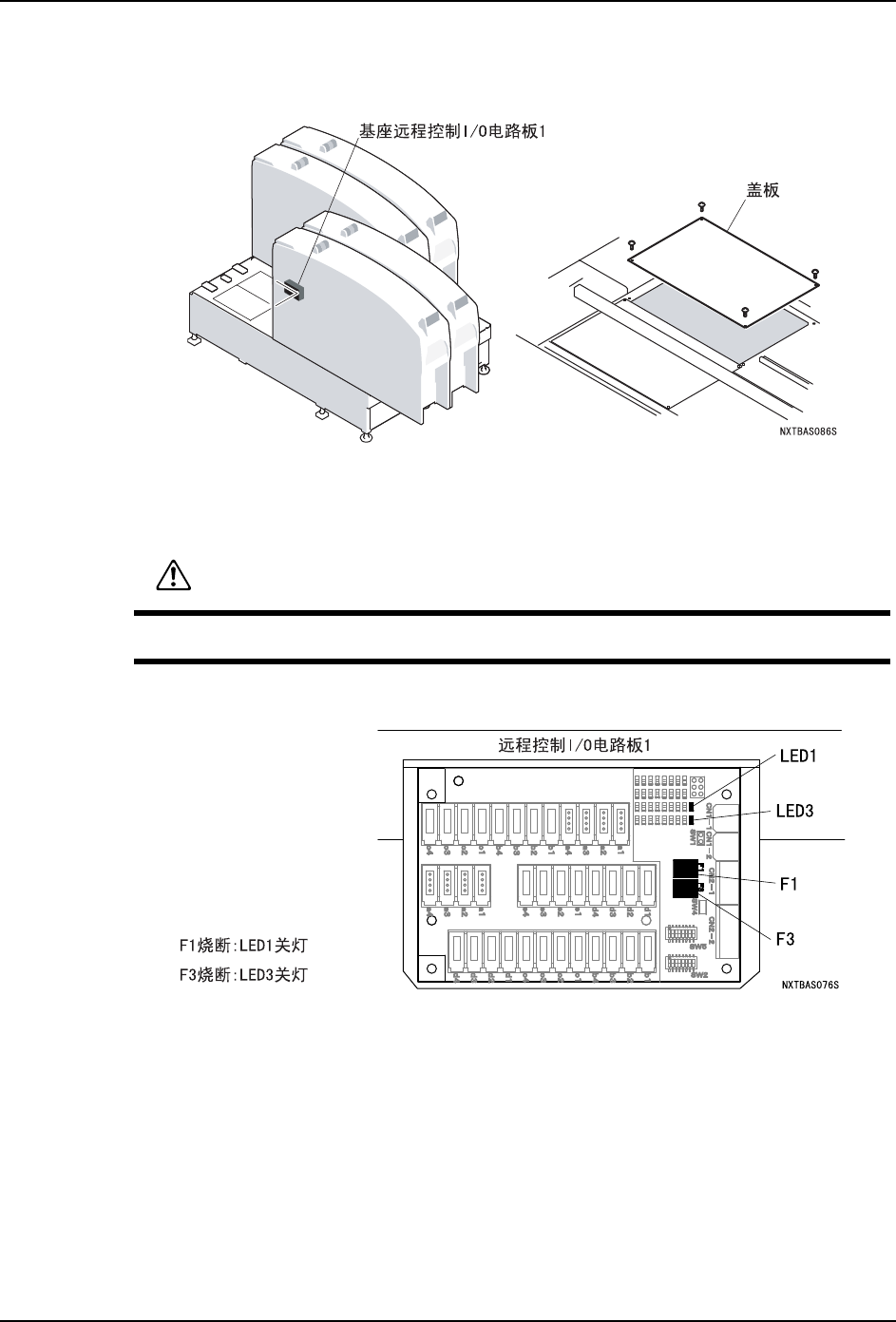

7.10.5 远程控制 I/O 电路板 1 (4M 基座 )

1. 拆下远程控制 I/O 电路板上方的盖板。

2. 请把防静电腕带戴在手腕上。

3. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。

4. 从远程控制 I/O 电路板上拔下保险丝 (F1， F3) 并更换。

注意

在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
