5. 基本操作 QD029-27 140 NXT 机械手册 8. 确认贴装工作头和支架的安装面的清洁度 。附有杂物时请用布擦去。 9. 握住贴装工作头的手柄，将工作头的夹紧部挂到吸嘴头上， 将拉杆处于向左倾斜的状态 下将工作头压向吸嘴头。将 手从拉杆放开。 䌈㺙Ꮉ༈ⱘ།㋻䚼 ᬃᶊջⱘᅝ㺙䚼 01MEC-01 5 8S 䌈㺙Ꮉ༈ 01MEC-0186S ᢝᴚ ᇚ䌈㺙Ꮉ༈⹂ᅲഄय़ ఈ༈ Ꮉ༈ ఈ༈ 注意 在进行 M6S 操作…
QD029-27 5. 基本操作
NXT 机械手册 139
5.8.3 安装方法
1. 按下操作面板的 「MANUAL」按钮。显示出手动指令。
2. 使用箭头键，选择更换单元示意图。
3. 按下 OK 按键后，显示出操作画面。
4. 选择更换工作头示意图后按下 OK 按键，工作头移动到拆除位置，工作头的电源处于 OFF,
画面自动地改变显示。
5. 请按下 START 按钮。
备注 )用带有料盘单元 -L 的模组执行时，在此显示出拆除料盘单元 -L 的向导，请根据向导
画面拆除料盘单元 -L，按以下步骤进行。
6. 请确认模组前侧是否有障碍物后按下 OK 键。锁定松开，模组自动地向前方移动一些。
备注 )模组没有被松开时，请参考显示的信息检查错误的原因。M3(S) 模组没有被松开时，其
模组的 XS 轴或者相邻的模组有可能没有处于正确的位置 （凸出到相邻的模组内）。
7. 握住模组的手柄后，模组的刹车被解除。请一直握住手柄慢慢地拉出模组直到碰到阻停
块为止。
备注 )在将模组向己方拉出时，请不要将 XS 轴移动到超过模组的宽度以上。在这种状态下返
回模组时，XY 机械手有可能与相邻的模组相冲突。
注意
请不要把手或者身体放入机器的侧盖板和基座之间的空隙中，将模组拉出，松开时手
指有被夹住的危险。
注意
请不要将手指放入到模组侧面的侧盖板和基座的空隙中。拉出模组时，有可能夹住手
指。
拉出 / 插入模组时，请不要强行拉出或压入而撞到停止块上。请慢慢地移动。有可能
导致机器的安装位置偏移。
在料盘单元 -M、料盘供料器、部件排出搬运轨道安装的状态下，进行拉出 / 插入模组
的时候，请慢慢地移动，操作后请确认元件的状态。有元件偏移或从料盘飞出的可能
性。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
5. 基本操作 QD029-27
140 NXT 机械手册

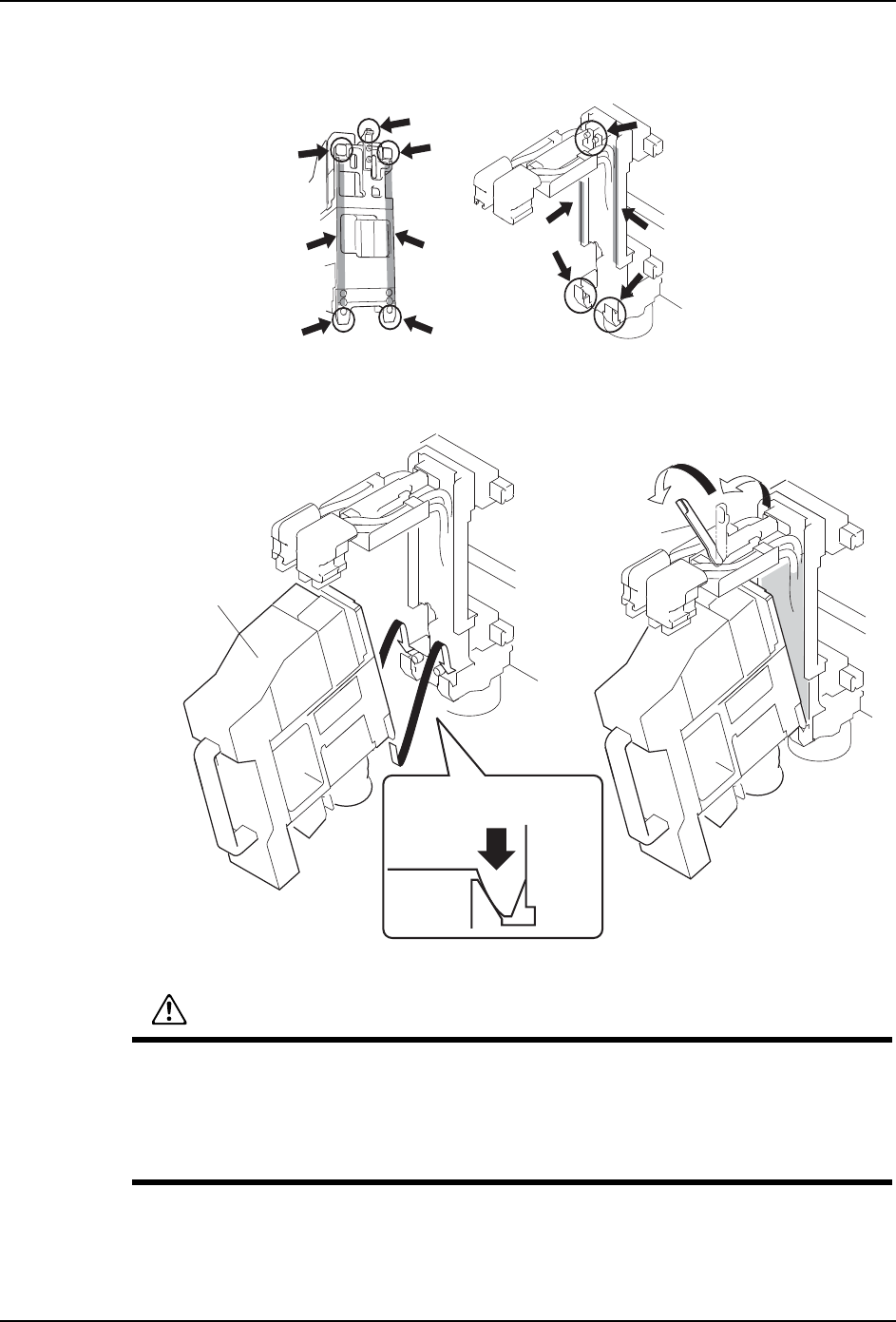

8. 确认贴装工作头和支架的安装面的清洁度。附有杂物时请用布擦去。
9. 握住贴装工作头的手柄，将工作头的夹紧部挂到吸嘴头上，将拉杆处于向左倾斜的状态
下将工作头压向吸嘴头。将手从拉杆放开。
䌈㺙Ꮉ༈ⱘ།㋻䚼 ᬃᶊջⱘᅝ㺙䚼
01MEC-0158S
䌈㺙Ꮉ༈
01MEC-0186S
ᢝᴚ
ᇚ䌈㺙Ꮉ༈⹂ᅲഄय़
ఈ༈
Ꮉ༈
ఈ༈
注意
在进行 M6S 操作时，请不要将工作头接近 Y 轴。由于线性马达会产生磁力，有可能造成
贴装工作头或者轴的损伤。另外，安装 / 拆除必须在工作头的更换位置进行。
在进行 M6S 模组的工作头更换和维修保养操作时，请注意不要将物品碰到线性标尺上 ,
会造成损伤，如果在线性标尺上发生了伤痕或者错误时 , 有可能不能生产。那时，有必
要更换线性马达。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 5. 基本操作
NXT 机械手册 141
10.将插头连接到原来的位置上。
备注 )
1.安装串行号No.不同的贴装工作头后，请在吸嘴平台上安装治具。详细请参考" 5.8.4
治具吸嘴的安装 "。
2. 工作头的手柄是带状式的时候，请确实地将拉出的手柄收存好。手柄在拉出的情况
下进行运转时，会成为在机器内部因干涉而造成破损的原因。
11.在插入模组之前，请确认 XS 轴或者其他机器的一部分是否凸出。凸出的时候，请将其轴
移动到正确的位置后插入模组。
1;7%$66E
㒓ᗻ偀䖒㒓䚼ߚ
㒓ᗻ偀䖒䕈
0㒘
㒓ᗻᷛሎ
;䕈啓䕂Ⲫ㔽
6<66
ᏺ⢊ᓣᶘ
