7. 消耗品的更换 QD029-27 314 NXT 机械手册 2. 一边保持模组后侧下部的反面盖板不要落 下，一边拆下固定螺栓。 3. 将冷却风扇从反面盖板中取出，在风扇运 转的状态下将导线拖出来。 4. 因为接通了伺服电源，请使用任意的 Job 开始进行生产，立即使生产暂时停止。 a. 请传送任意的 Job，进行生产 的准备。 b. 请按下 「START」按键 ，开始生产。 c. 请 在贴装工作头开始运 转的时刻， 按下 「CYCL…
QD029-27 7. 消耗品的更换
NXT 机械手册 313
7.4 模组伺服放大器电池
7.4.1 电池的种类
*1：保证期间从电池的制造年月日开始。
*2：电池寿命根据使用环境有可能降低。
7.4.2 更换时期
请根据操作画面的报警显示进行对应
7.4.3 更换方法
1. 确认模组的电源是否接通。
图号 H10212
名称 电池
规格 JZSP-BA01
保证期间 *1 3 年 （周围温度 40 ℃、无运转）*2
显示报警 内容
Seek Number: 3A21 电池余量降低
（按照本项记载的要领尽早地更换电池）
Seek Number: 3A1F 电池备份数据消失
（在更换电池的同时，需要进行伺服马达的重新设定。请与弊公
司的代理店联络。）
注意
·请不要使用指定以外的电池。
·请在不切断机器电源状态下更换电池。没有接通电源的状态下拆下电池时，有必要重
新设定马达的原点。
·使用完的电池请根据进行处理的地区的规定进行处理。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
7. 消耗品的更换 QD029-27
314 NXT 机械手册

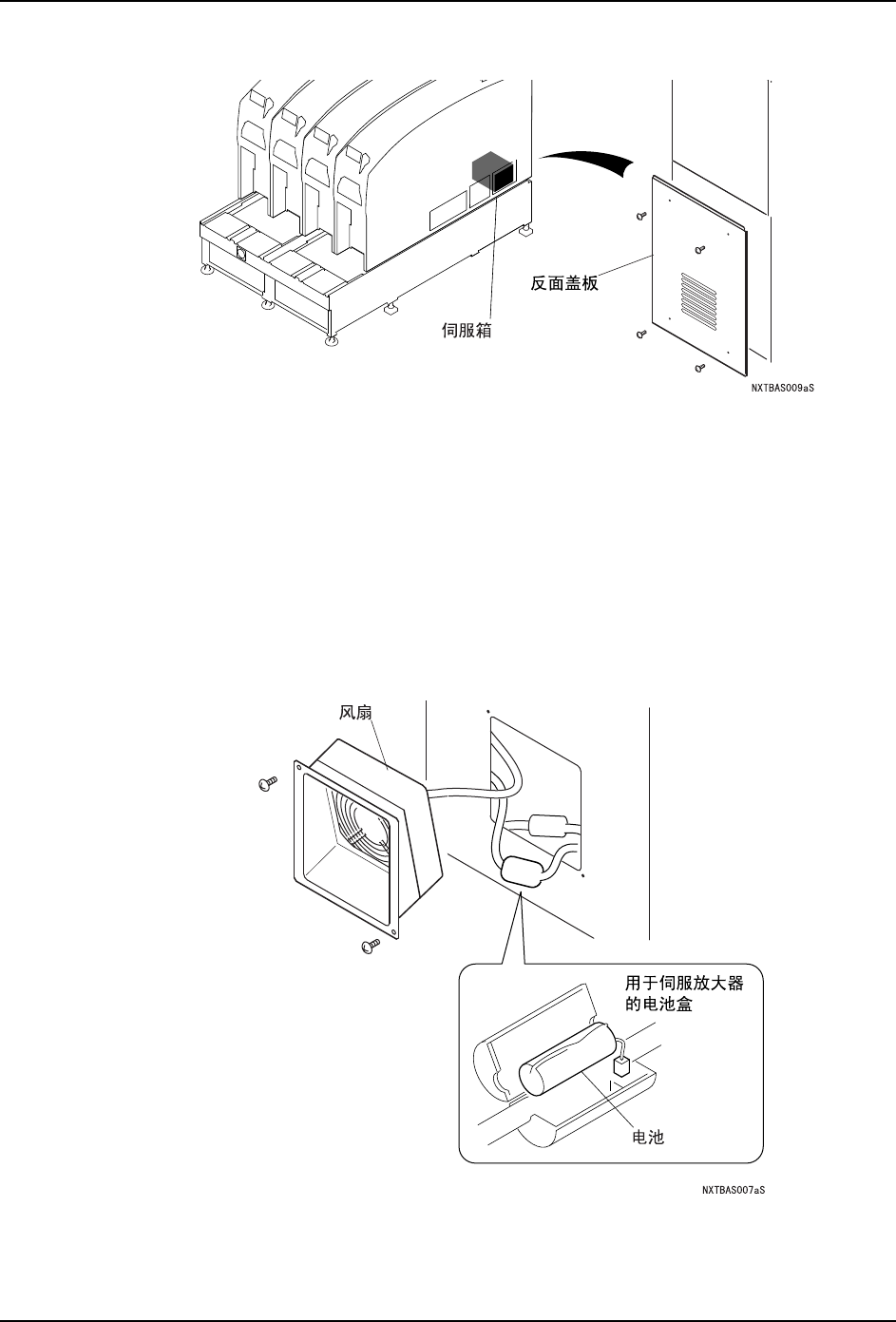

2. 一边保持模组后侧下部的反面盖板不要落下，一边拆下固定螺栓。
3. 将冷却风扇从反面盖板中取出，在风扇运转的状态下将导线拖出来。
4. 因为接通了伺服电源，请使用任意的 Job 开始进行生产，立即使生产暂时停止。
a. 请传送任意的 Job，进行生产的准备。
b. 请按下 「START」按键，开始生产。
c. 请在贴装工作头开始运转的时刻，按下「CYCLE STOP」按键。伺服放大器处于接通电
源的状态。
5. 从拆下的反面的开口部分用手伸进模组， 找到要更换的电池盒。
6. 请打开电池盒，将电池与新品更换。
7. 将冷却风扇安装到反面盖板上。
8. 将反面盖板安装到模组上。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 7. 消耗品的更换
NXT 机械手册 315
7.5 贴装工作头电池
7.5.1 电池的种类
*1：保证期间从电池的制造年月日开始。
*2：电池寿命根据使用环境有可能降低。
7.5.2 更换时期
请根据操作画面的报警显示进行对应
7.5.3 更换方法
电池的更换操作，需要贴装工作头在通电状态下进行。
首先，为了取下电池盖板，从模组取下贴装工作头。再次将贴装工作头安装到模组上，在通
电的状态 ( 清扫模式 ) 下更换电池。
1. 使用手动模式的贴装工作头更换指令，从模组上取下贴装工作头 ( 参考 " 5.8 贴装工作
头的拆除 / 安装 ")。
2. 作为防止静电的对策 , 请在手腕上佩戴内藏控制电源用电阻 ( 电阻值 :1MΩ 以上 ) 的腕
带。腕带的连接口 (EARTH BONDING POINT) 设置在基座正面。
图号 H1021H
名称 电池
规格 ER6VLY
保证期间 *1 4 年 （周围温度 40 ℃、无运转）*2
显示报警 内容
Seek Number: 3A21 电池余量降低
（按照本项记载的要领尽早地更换电池）
Seek Number: 3A1F 电池备份数据消失
（在更换电池的同时，需要进行伺服马达的重新设定。请与弊公
司的代理店联络。）
注意
请不要使用指定以外的电池。
请在不切断贴装工作头的状态下更换电池。没有接通电源的状态下拆下电池时，有必
要重新设定马达的原点。
使用完的电池请根据进行处理的地区的规定进行处理。
