QD029-27 9. 测定和调整
NXT 机械手册 469
9.1.5 PAM 操作流程
PAM 测定按各个工作头执行。
PAM 测定时，清除模组的精度校正数据，请在执行精度校正的重新测定后进行 PAM。
在确认已经进行了 PAM 找出精度的机器的精度时，请不要删除相应的工作头的最终的修正值
文件进行 PAM。只有在贴装精度不是很好的情况下，才删除最终修正值文件执行 PAM。
䆒ᅮЎ3$0ᓣ
䖯㸠3$0⌟ᅮ
㒧ᵰᰃ৺2.
"
<HV
1R
㧔䞡ᮄ䖯㸠3$0⌟ᅮ㧕
পᕫ㸹ℷؐ᭛ӊ
䗝ᢽࡼ߯ᓎᣛҸˈ
পᕫ⌟ᅮ㒧ᵰ᭄
䖤ㅫ⌟ᅮ㒧ᵰ᭄
3$0⌟ᅮᰃ
"
佪 Ѡҹৢ
⫼
ޟᬒܹϔञ᭛ӊޠˈ䕧ߎ
㸹ℷؐ᭛ӊ
⫼ޟᬒܹܼ䚼᭛ӊޠˈ䕧ߎ
㸹ℷؐ᭛ӊ
㾷䰸3$0ᓣ
䕧ߎѠ䖯ࠊ᭛ӊ᭛ᴀ᭛ӊ
ᇚѠ䖯ࠊ᭛ӊӴ䗕ǃডࠄᴎ఼Ϟ
1;73$06
㧔ࡼ߯ᓎׂℷؐ᭛ӊᯊ㧕
㧔ㅔᯧ߯ᓎׂℷؐ᭛ӊᯊ㧕
䗝ᢽㅔᯧ߯ᓎᣛҸˈ
ᡞׂℷؐ᭛ӊডࠄᴎ఼Ϟ
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
9. 测定和调整 QD029-27
470 NXT 机械手册
9.1.6 PAM 测定模式设定
在机上 PAM 时，有以下 2 个模式，请选择符合目的的模式。
a. 测定贴装精度后进行初始修正值算出、反映的 「PAM 模式」。
b. 仅仅进行贴装精度的确认的 「贴装精度确认模式」。
备注 )关于在此说明的附加软件的操作方法，请参考 「NXT 附加软件操作手册」（在线手册）
的 「机上 PAM 测定」一项。
PAM 测定模式的设定前的确认
在设定 PAM 测定模式前，请确认以下事项。
a. 在通常模式的状态下，生产 Job 已经传送到机器上。
b. 工作头的吸嘴全部返还到吸嘴置放台上。如果没有返还的话，请用吸嘴置放台更换指
令执行此项。
c. 在支撑板上没有安装支撑销。
d. 附件软件机器设定画面的 「机器功能设定」- 「电路板搬运设定」的 「最大电路板指
定」在通道 1、通道 2 上都设定为 「50mm-280mm」。

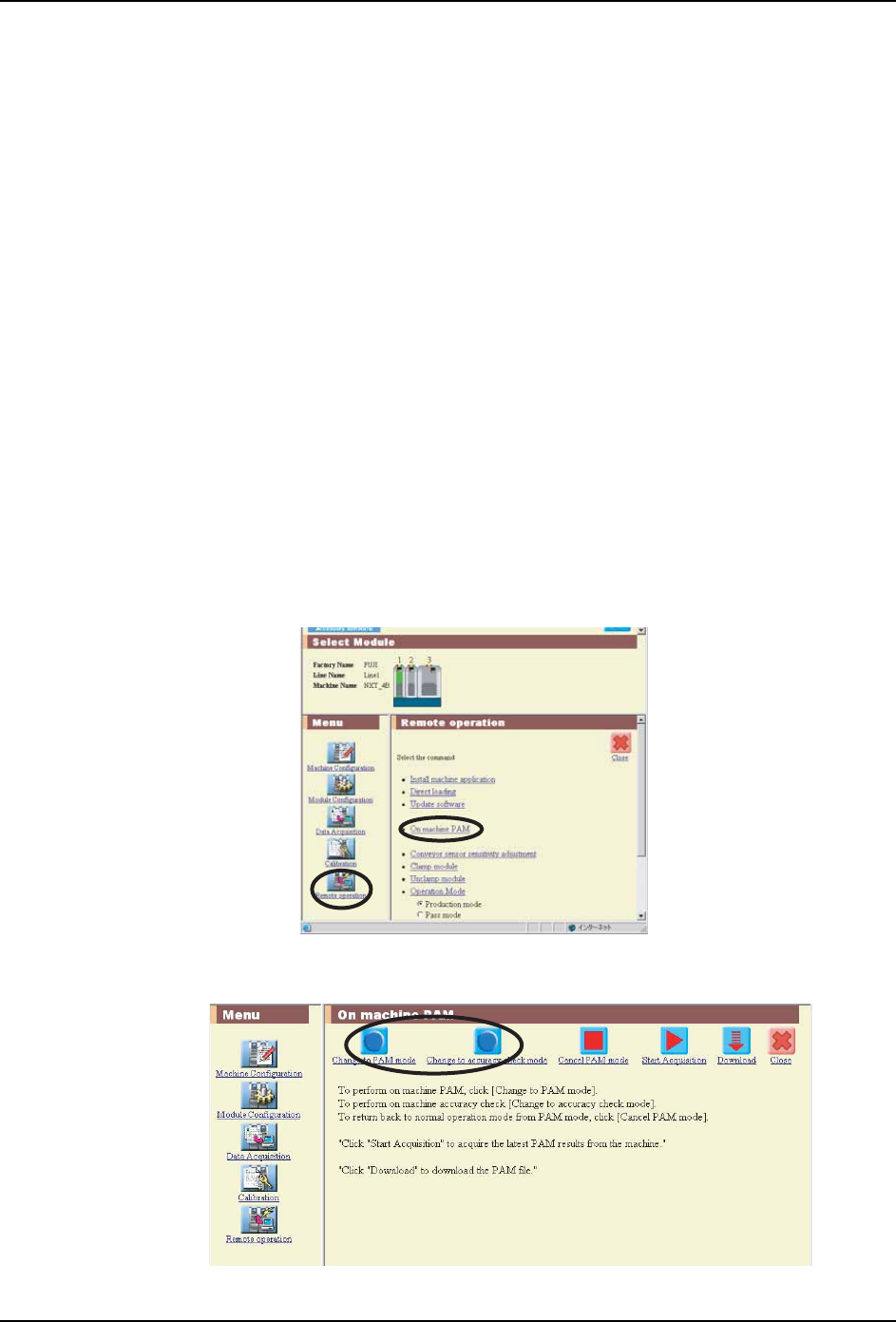

设定方法
1. 在附加软件的机器设定画面上，选择执行 PAM 的模组，单击 「远程操作」。
2. 请选择 「PAM 模式设定」。
3. 请选择 「PAM 模式设定」，「精度确认模式设定」中的某一个。
01MEC-0638E
01MEC-0639E
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 9. 测定和调整
NXT 机械手册 471

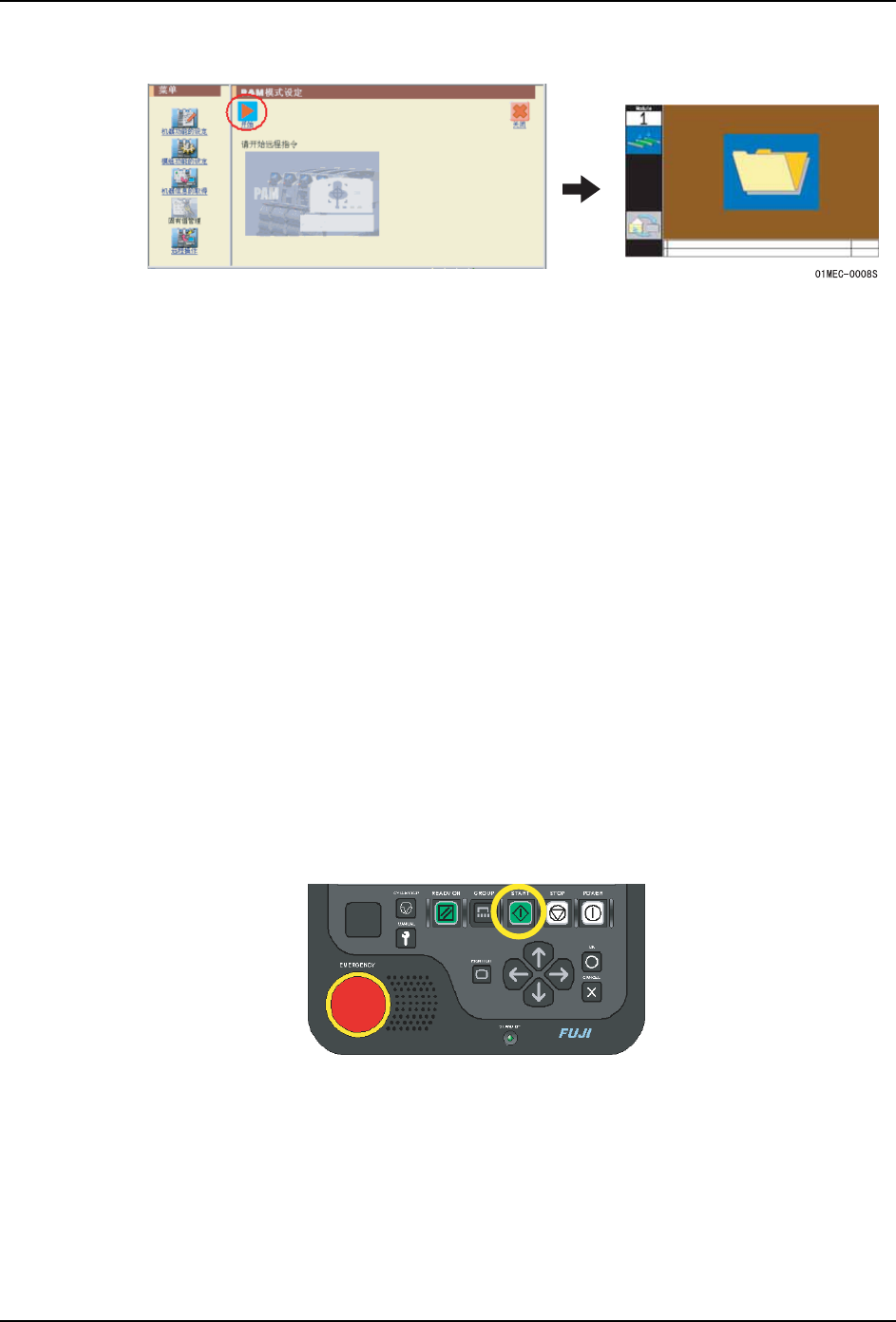

4. 请选择 「开始」，模式设定结束后，所选择的模式的操作画面变为 PAM 模式。
备注 )PAM 模式上等待 Job 画面的背景色变为褐色。
解除 PAM 模式时，请选择 「远程操作」- 「机上 PAM」- 「解除 PAM 模式」。选择 「开始」-
「返回」时，模组返回通常的运转画面。
9.1.7 测定方法
请按以下步骤进行测定。此外，在支撑板上安装了支撑销的时候，请事前将其除去。
注意 )在安放支撑销的状态下进行测定时，会与治具干涉。
1. 请从 Fuji Flexa 传输 PAM 用的 Job。「精度确认模式」的时候，在传送的 Job 名前显示
为 ［CHECK］。
2. 请将供料器用 Job 安装在设定的料站上。
a. 测定 H08,H12(S) 或者 H12HS 工作头时，请将安装有 1005 白色元件的供料器用 Job 安
装到设定的料站上，按下前面盖罩的设定按钮。
b. 测定 H01，H02，H04 或者 G04 工作头时，请安装送料间距 4mm 的 12mm 宽的空供料器，
按下前面盖罩的设定按钮。
c. 测定的模组带有料盘 -L 时，不需要此操作。
3. 请按下在基座上的全部模组的 START 按键。与通常的运转一样，NXT 机器以精度校正为
主，与治具板的宽度相吻合，变更搬运轨道的宽度。
备注 )因为有必要变更在基座的全部模组上的搬运轨道宽度，所以对于全部的模组有必要重
新开始生产。
4. 结束精度校正后，处于电路板等待状态。为了安装准备的治具板，请按下全部模组的
CYCLE STOP 按钮。
5. 按下执行 PAM 的模组的 MANUAL 按钮，显示出手动操作指令。
NXTOPE139
