QD029-27 8. 部件的更换 NXT 机械手册 435 5. 从搬运轨道控制箱上，拆除■所显示部分 的插头。 1;7%$66D ᨀ䖤 䔼 䘧 ࠊㆅ Ⲫ㔽 ऩ ᨀ䖤 䔼 䘧 ! 1;7%$66D ঠ ᨀ䖤 䔼 䘧 ⫼ࠊㆅ 1;7%$66D ऩ ᨀ䖤 䔼 䘧 ⫼ࠊㆅ fPAsb6Qk fPAsb6Qk Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAs…
8. 部件的更换 QD029-27
434 NXT 机械手册

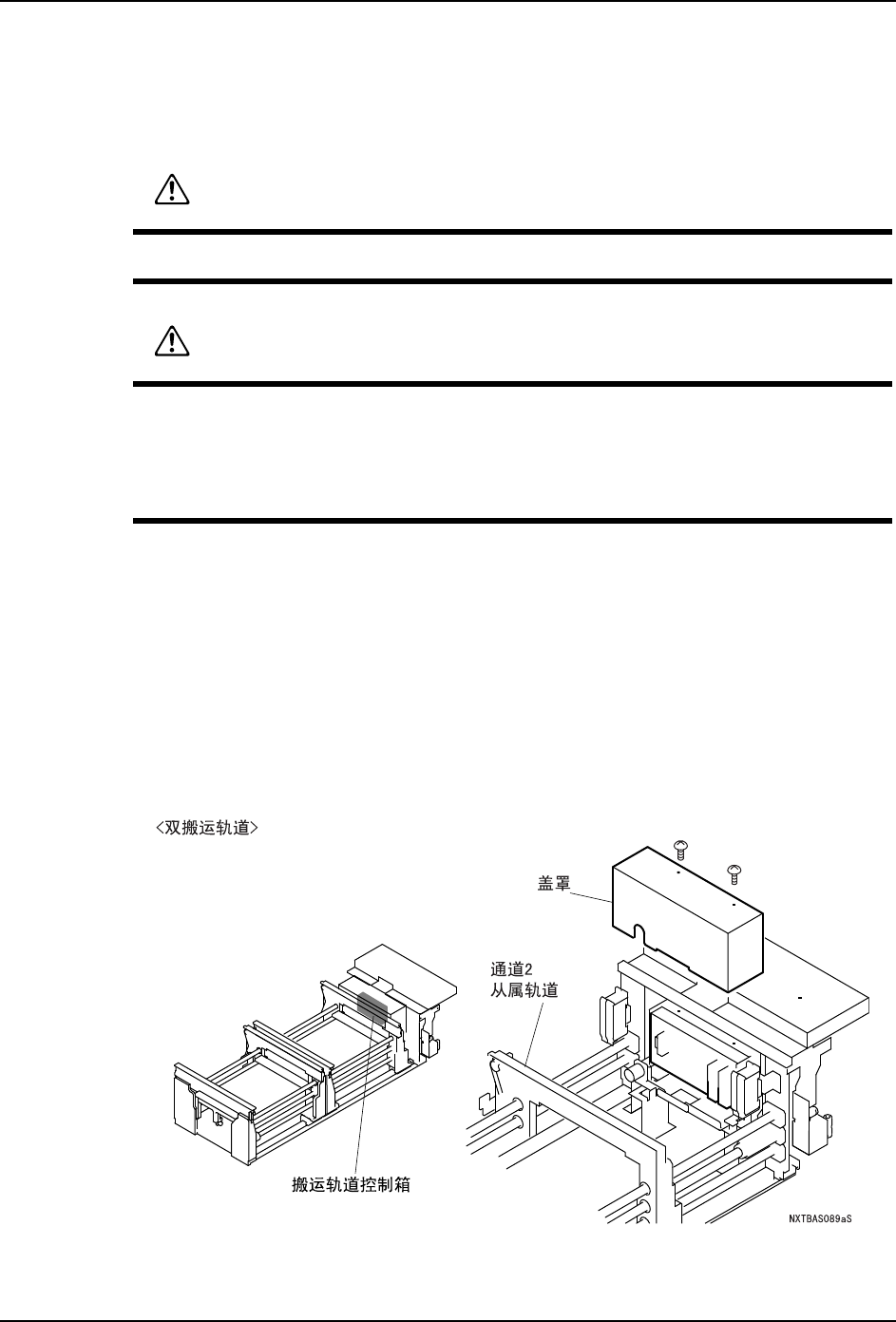

8.15 搬运轨道控制箱的更换
为了防止静电，请使用控制电流用的内存电阻 ( 电阻值在 1MΩ 以上 ) 的防静电腕带。碗带
的连接口 （EARTH BONDING POINT）设置在基座的正面以及背面。
8.15.1 必要工具
正十字螺丝刀、六角扳手套件
8.15.2 M3(S) 模组的时候
1. 移动搬运轨道通道 2 的被动轨道到前方位置。
2. 将主电源开关 OFF。
3. 请将防静电腕带戴在手腕上。
4. 拆下螺丝 (2 根 )，拆除盖罩。
警告
在进行更换操作时，请务必在切断电源后进行。
注意
连接电缆的插接，请握住插头不要拉电缆。
在连接插头时，请确认插头名称注意不要错误。
在携带静电的状态下继续操作时，有可能使 CPU 箱内的电子元件破坏。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 8. 部件的更换
NXT 机械手册 435

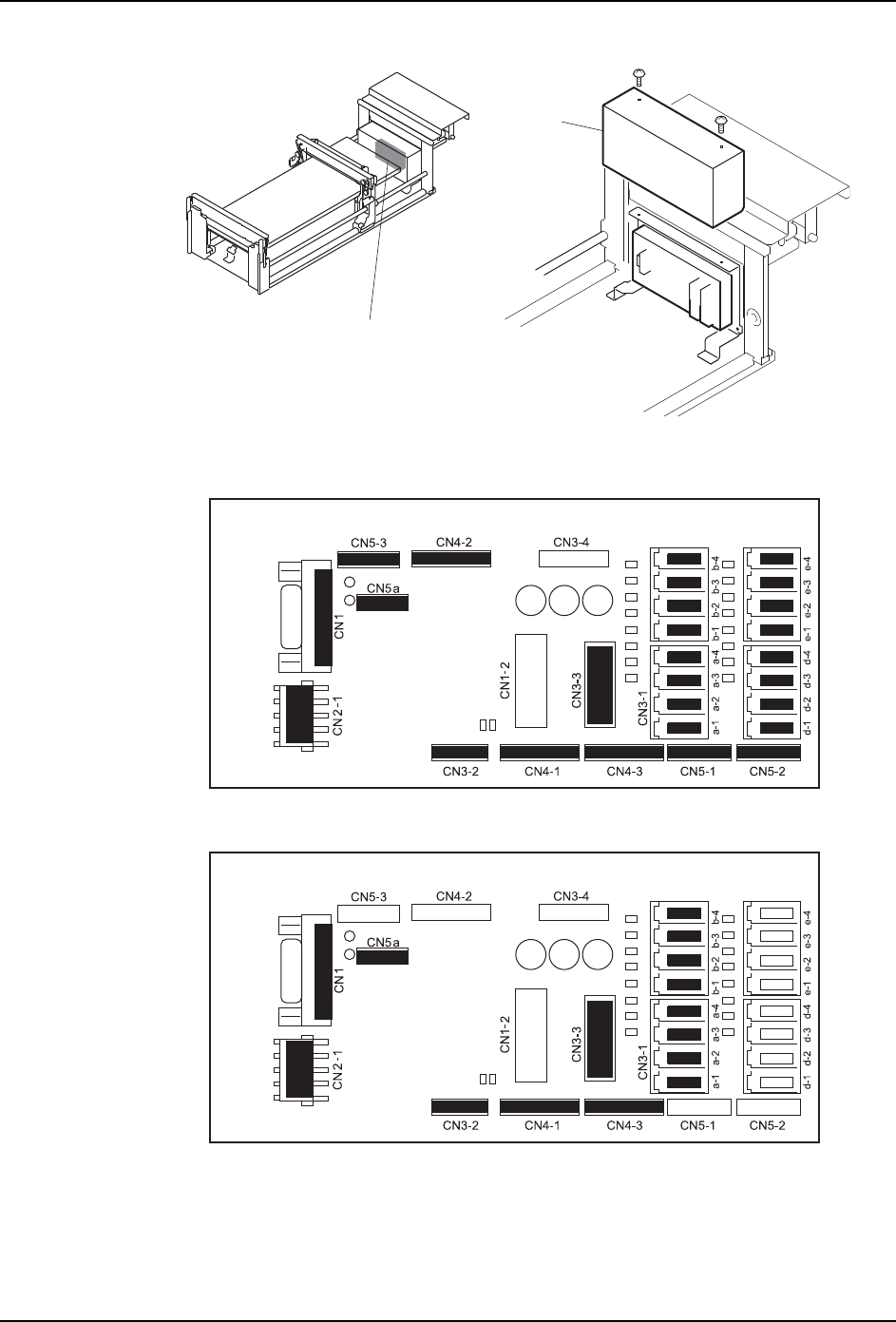

5. 从搬运轨道控制箱上，拆除■所显示部分的插头。
1;7%$66D
ᨀ䖤䔼䘧ࠊㆅ
Ⲫ㔽
ऩᨀ䖤䔼䘧!
1;7%$66D
ঠᨀ䖤䔼䘧⫼ࠊㆅ
1;7%$66D
ऩᨀ䖤䔼䘧⫼ࠊㆅ
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
8. 部件的更换 QD029-27
436 NXT 机械手册

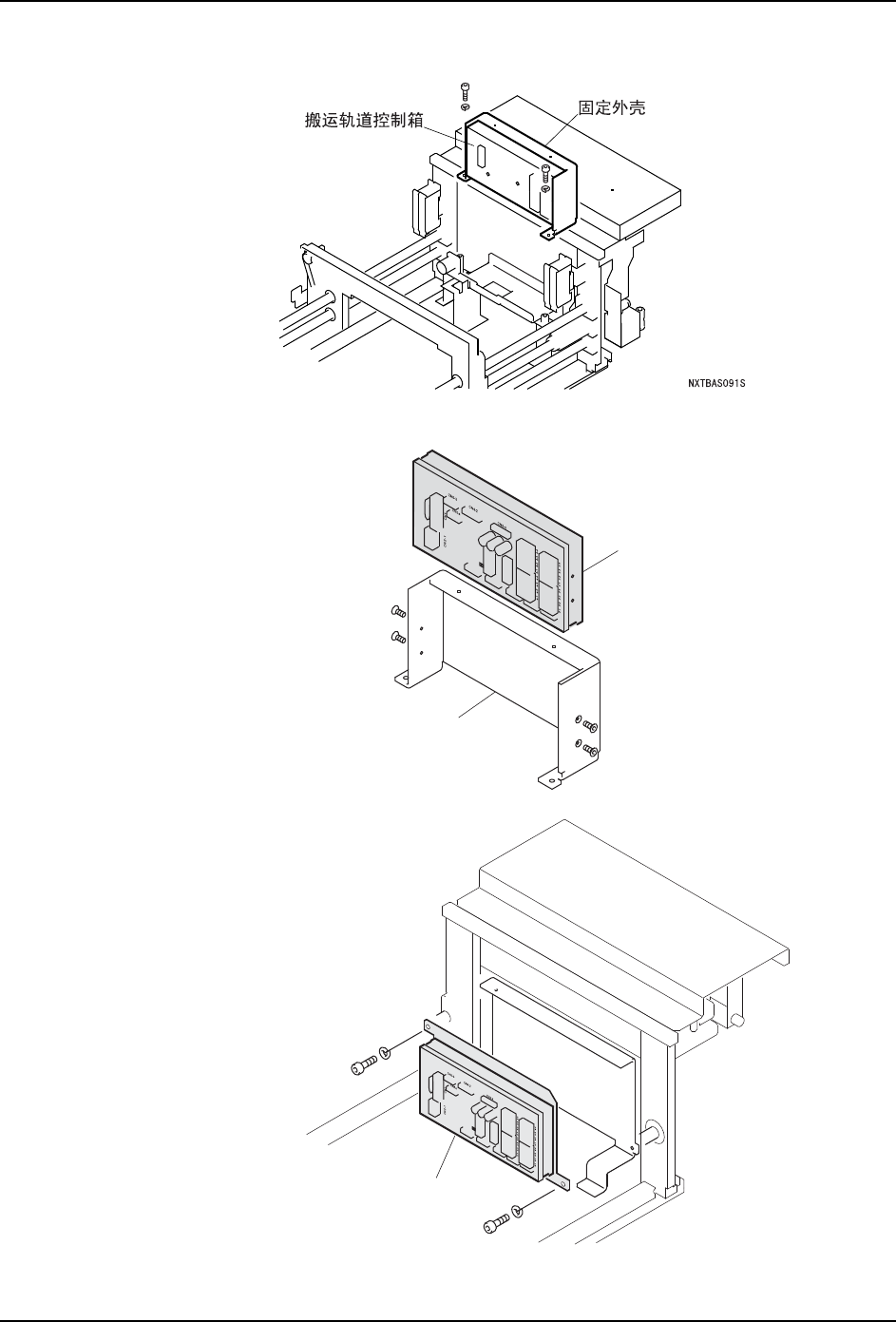

6. 拆下螺栓 (2 根 )，将搬运轨道控制箱与固定外壳一起拆下。
7. 拆下螺丝 (4 根 )，将搬运轨道控制箱从固定外壳上拆除并更换。
ࡉࠤ࠶࠻
ঠᨀ䖤䔼䘧!
ᨀ䖤䔼䘧ࠊㆅ
ᅮ
1;7%$66D
1;7%$66D
ऩᨀ䖤䔼䘧!
ᨀ䖤䔼䘧ࠊㆅ
