8. 部件的更换 QD029-27 452 NXT 机械手册 3 . 请 取 低 盖 板(左 侧) 。 4. 请拆除单元后面的侧盖板 ( 左侧 ) 的固定螺丝 (4 个 )。 5. 请拆除固定螺丝 (9 个 )、侧盖板 ( 左侧 )。 ԢⲪᵓ Ꮊջ 01MEC-046 5 S ջⲪᵓ 㧔 Ꮊջ 㧕 01MEC-0467S 01MEC-0468 fPAsb6Qk fPAsb6Qk Downloaded at 2012/05/31 …
QD029-27 8. 部件的更换
NXT 机械手册 451
8.20.3 拆除方法
侧盖板(左侧)

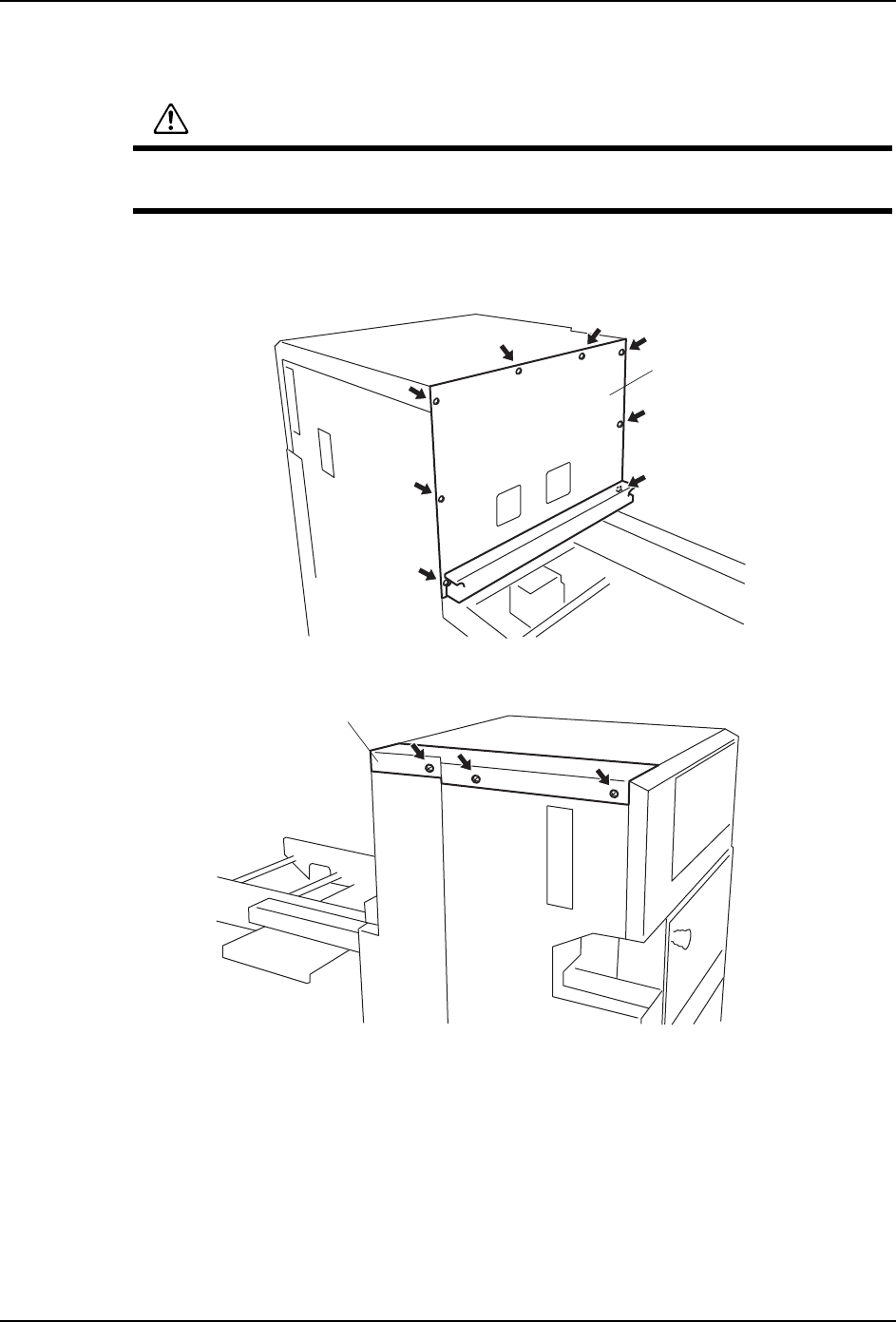

1. 请取下后盖板。
2. 请取下顶盖板 ( 左侧 )。
警告
进行料盘单元 -LT 盖板的拆下 · 安装时，请一定在从机器主体取出来了料盘单元 -LT
的状态下进行。
ৢⲪᵓ
01MEC-0463S
乊Ⲫᵓ㧔Ꮊջ㧕
01MEC-0464S
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
8. 部件的更换 QD029-27
452 NXT 机械手册
3. 请取低盖板(左侧)。
4. 请拆除单元后面的侧盖板 ( 左侧 ) 的固定螺丝 (4 个 )。
5. 请拆除固定螺丝 (9 个 )、侧盖板 ( 左侧 )。
ԢⲪᵓᎺջ
01MEC-0465S
ջⲪᵓ㧔Ꮊջ㧕
01MEC-0467S
01MEC-0468
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 8. 部件的更换
NXT 机械手册 453
侧盖板(右侧)
1. 请取下后盖板。
2. 如果料斗型料带托架安装在侧盖板 ( 右侧 ) 上，请取下料斗型料带托架。

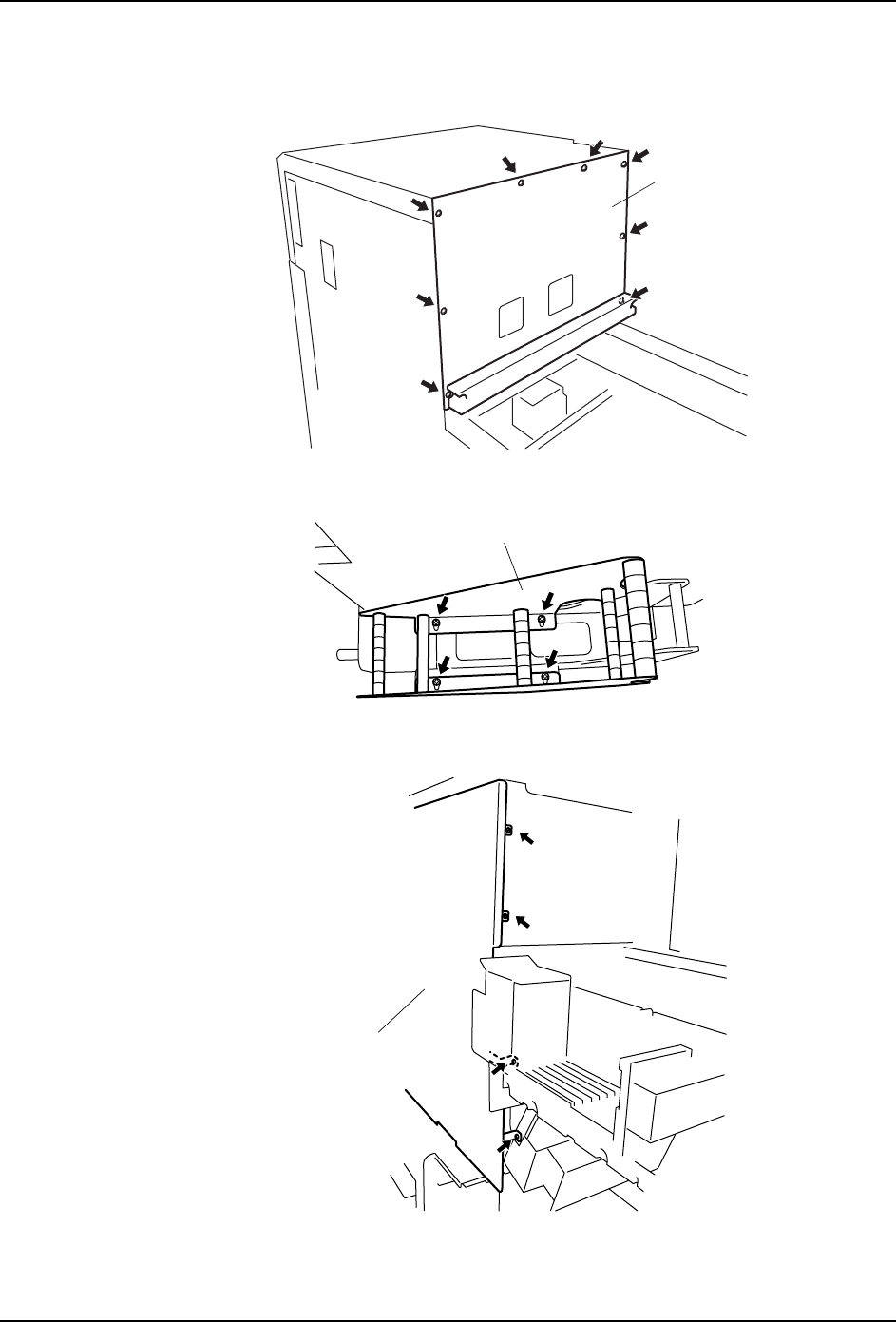

3. 请拆除单元后面的侧盖板 ( 右侧 ) 的固定螺丝 (4 个 )。
ৢⲪᵓ
01MEC-0463S
᭭᭫ൟ᭭ᏺᠬᶊ
01MEC-0469S
01MEC-0470S
⌟Ⲫᵓ㧔েջ㧕
fPAsb6Qk
fPAsb6Qk
