QD029-27 4. 传感器配置图 NXT 机械手册 75 4.12.3 往复臂 ※ 上述地址未显示在「I/O Monitor」上。 No. 地址信号名传感器名 1 IN20 往复臂后退端 - 2 IN21 往复臂夹紧打开确认 - 3 IN22 往复臂夹紧关闭确认 - 4 OUT22 往复臂部托架夹紧开关 - 5 IN18 TY 轴料盘高度监视 3 - 6 IN19 TY 轴料盘高度监视 2 - 7 IN2A TY 轴料…

4. 传感器配置图 QD029-27

74 NXT 机械手册

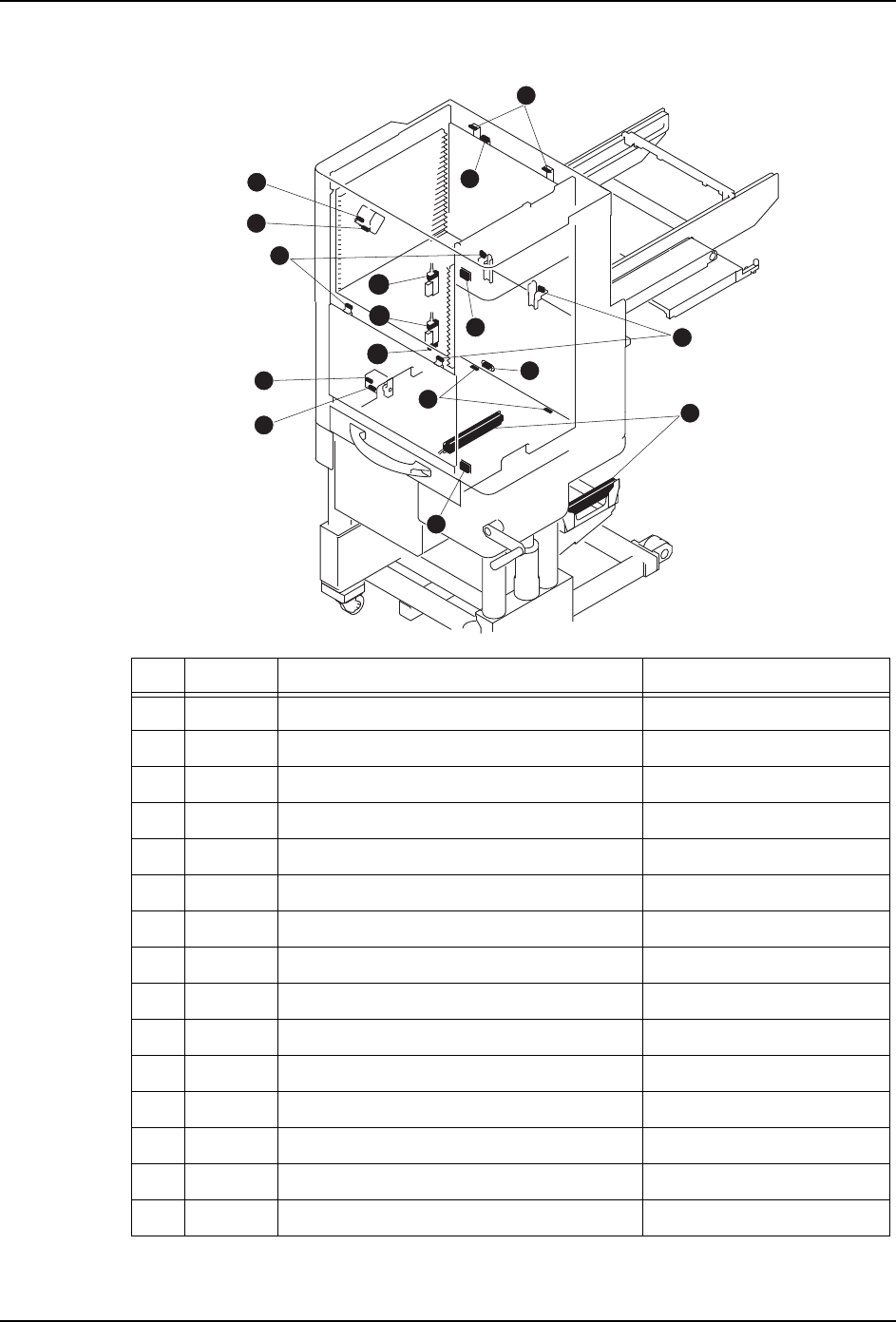

4.12.2 料盘塔

※ 上述地址未显示在「I/O Monitor」上。

No. 地址信号名传感器名

1 IN1D 托架夹紧关闭确认 -

2 IN1C 托架夹紧打开确认 -

3 IN15 托架下部交接关闭确认 1-2 -

4 IN14 托架下部交接打开确认 1-2 -

5 IN27 空料盘排出确认 -

6 IN28 料盘高度确认 1 -

7 IN29 料盘高度确认 2 -

8 IN2B 料盘收存确认 -

9 IN2C 上部交接托架有无 -

10 IN2D 下部交接托架有无 -

11 OUT20 塔部托架夹紧 -

12 OUT21 塔部托架松开 -

13 OUT25 塔下部托架交接开关 -

14 OUT1D 上部门部 LED 显示 -

15 OUT1E 下部门部 LED 显示 -

NXTMTU019a

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

QD029-27 4. 传感器配置图

NXT 机械手册 75

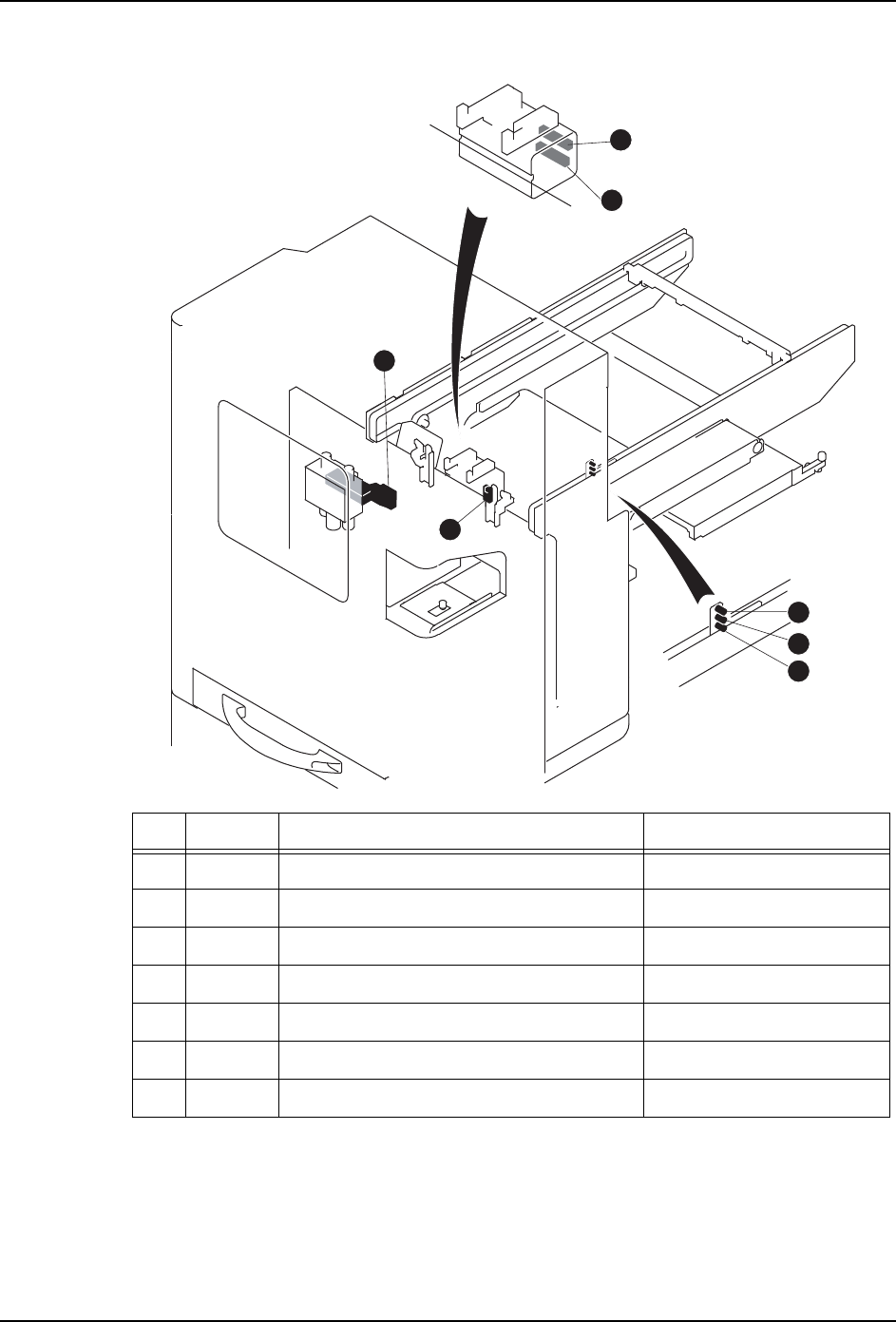

4.12.3 往复臂

※ 上述地址未显示在「I/O Monitor」上。

No. 地址信号名传感器名

1 IN20 往复臂后退端 -

2 IN21 往复臂夹紧打开确认 -

3 IN22 往复臂夹紧关闭确认 -

4 OUT22 往复臂部托架夹紧开关 -

5 IN18 TY 轴料盘高度监视 3 -

6 IN19 TY 轴料盘高度监视 2 -

7 IN2A TY 轴料盘高度监视 1 -

NXTMTU020a

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

4. 传感器配置图 QD029-27

76 NXT 机械手册

4.12.4 不良元件搬运轨道

※ 上述地址未显示在「I/O Monitor」上。

No. 地址信号名传感器名

1 IN11 不良元件排出许可确认（中央） -

2 IN12 不良元件排出许可确认（旁侧） -

3 IN13 不良元件 C/V 送料记数 -

4 OUT18 不良搬运轨道 ON -

NXTMTU021
