QD029-27 6. 预防保养 NXT 机械手册 283 〈TY 轴皮带张力 ( 往复臂部 )〉 1. 请测定两皮带的张力。确认在跨距 最长的皮带中央的测定值两者都是在规定 范围内。 2. 测定值超过上述的范围时调整皮带张力 。 拧松张紧轮的固定螺栓。请松开锁 定螺母旋转调整螺栓进行调整。 皮带张力 规定值 （Hz） TY 轴 （往复臂） 37 ～ 40 01MEC-0231a T ray unit-L T 01MEC-0 2 3 2…
6. 预防保养 QD029-27
282 NXT 机械手册
6.9.19 料盘单元 -LT 皮带张力的检查 · 调整
在确认皮带张力时，请预先准备张力计。另外，请拆除料盘单元 -LT。( 详细请参考 " 5.6
料盘单元 -LT 的拆除 / 安装 ")

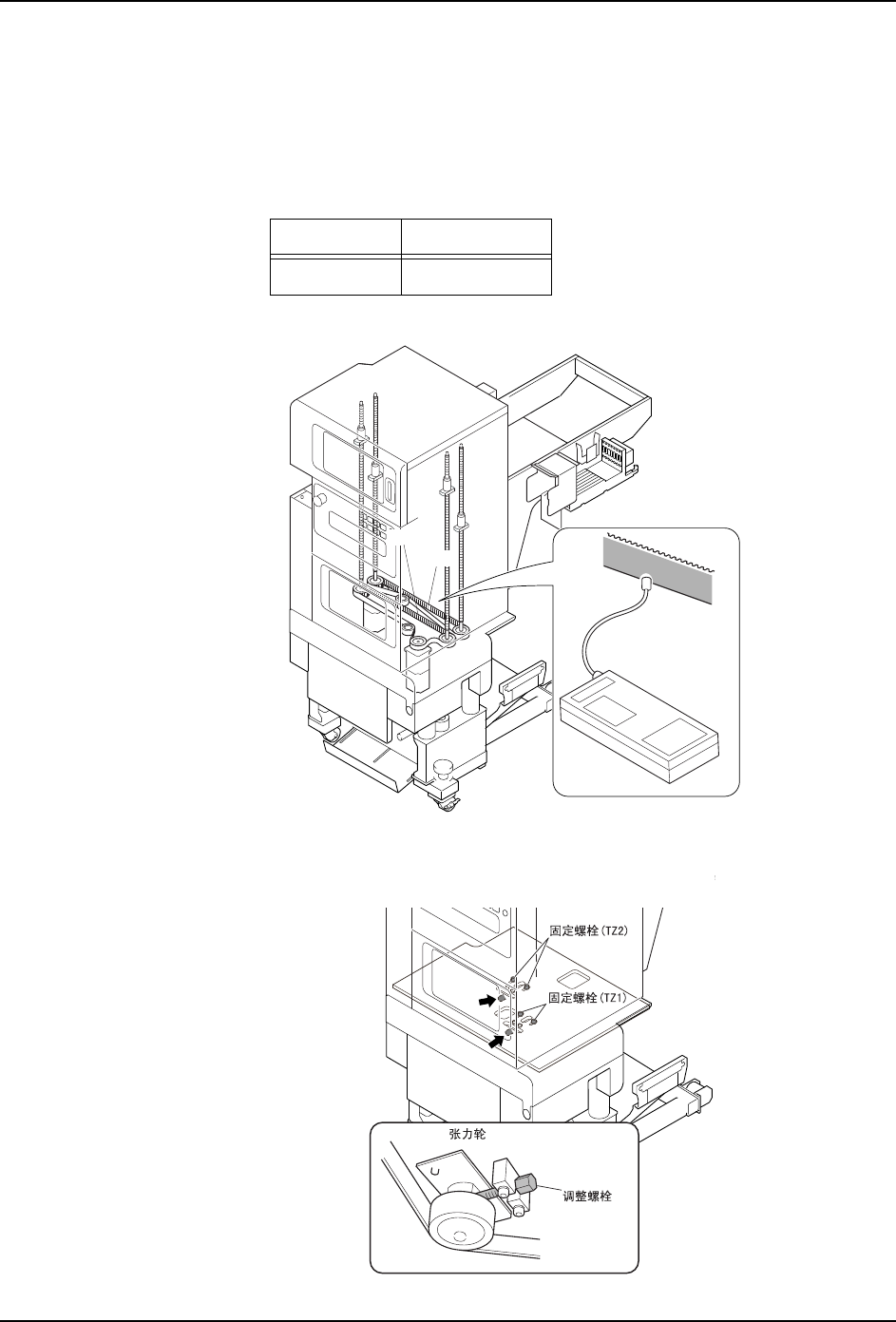

〈TZ1/TZ2 轴皮带张力〉
1. 请测定各个皮带的张力。确认在跨距最长的皮带中央的测定值各自在规定范围内。
2. 测定值超过上述的范围时请调整皮带张力。拧松固定螺栓后旋转调整螺栓进行调整。
皮带张力 规定值 （Hz）
TZ1/TZ2 轴 58 ～ 63
TZ1
TZ2
Tray unit-LT
01MEC-0229b
01MEC-0230S
Tray unit-LT
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 6. 预防保养
NXT 机械手册 283

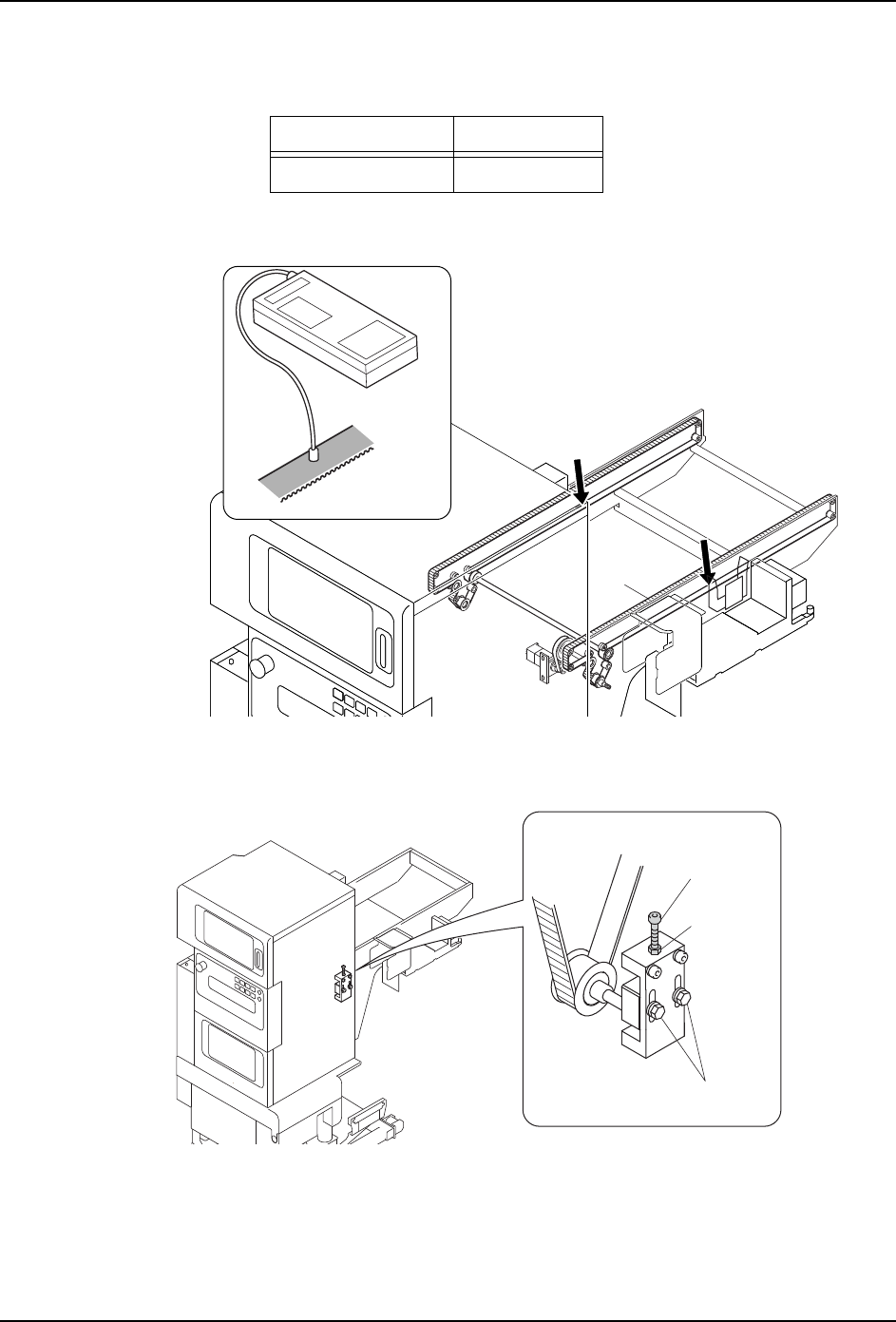

〈TY 轴皮带张力 ( 往复臂部 )〉
1. 请测定两皮带的张力。确认在跨距最长的皮带中央的测定值两者都是在规定范围内。
2. 测定值超过上述的范围时调整皮带张力。
拧松张紧轮的固定螺栓。请松开锁定螺母旋转调整螺栓进行调整。
皮带张力 规定值 （Hz）
TY 轴 （往复臂） 37 ～ 40
01MEC-0231a
Tray unit-LT
01MEC-0232S
Tray unit-LT
ᓴ㋻䕂
䇗ᭈ㶎ᷧ
䫕ᅮ㶎↡
ᅮ㶎ᷧ
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
6. 预防保养 QD029-27
284 NXT 机械手册
〈TY 轴皮带张力 ( 驱动部 )〉
1. 请测定皮带的张力。确认皮带中央的测定值在规定值内。
2. 测定值超过上述的范围时请调整皮带张力。请拧松马达的固定螺栓后旋转调整螺栓进行
调整。
皮带张力 规定值 （Hz）
TY 轴 （往复臂） 344 ～ 379
01MEC-0233b
Tray unit-LT
01MEC-0234S
Tray unit-LT
䇗ᭈ㶎ᷧ
䫕ᅮ㶎↡
ᅮ㶎ᷧ
fPAsb6Qk
fPAsb6Qk
