NXT 机械手册 QD029-27S.pdf - 第81页
QD029-27 4. 传感器配置图 NXT 机械手册 59 4.3.5 H12(S) 工作头 *: 搭载自动支撑销功能 （选项）的时候 7 4 5 6 9 8 10 2 NXTSEN021c 1 3 * * * * No. 地址 信号名 传感器名 1* X100 确认销夹紧上升 端 Pin clamper upp er limit sensor 2* X101 确认销夹紧下降 端 Pin clamper low er limit se…
4. 传感器配置图 QD029-27
58 NXT 机械手册

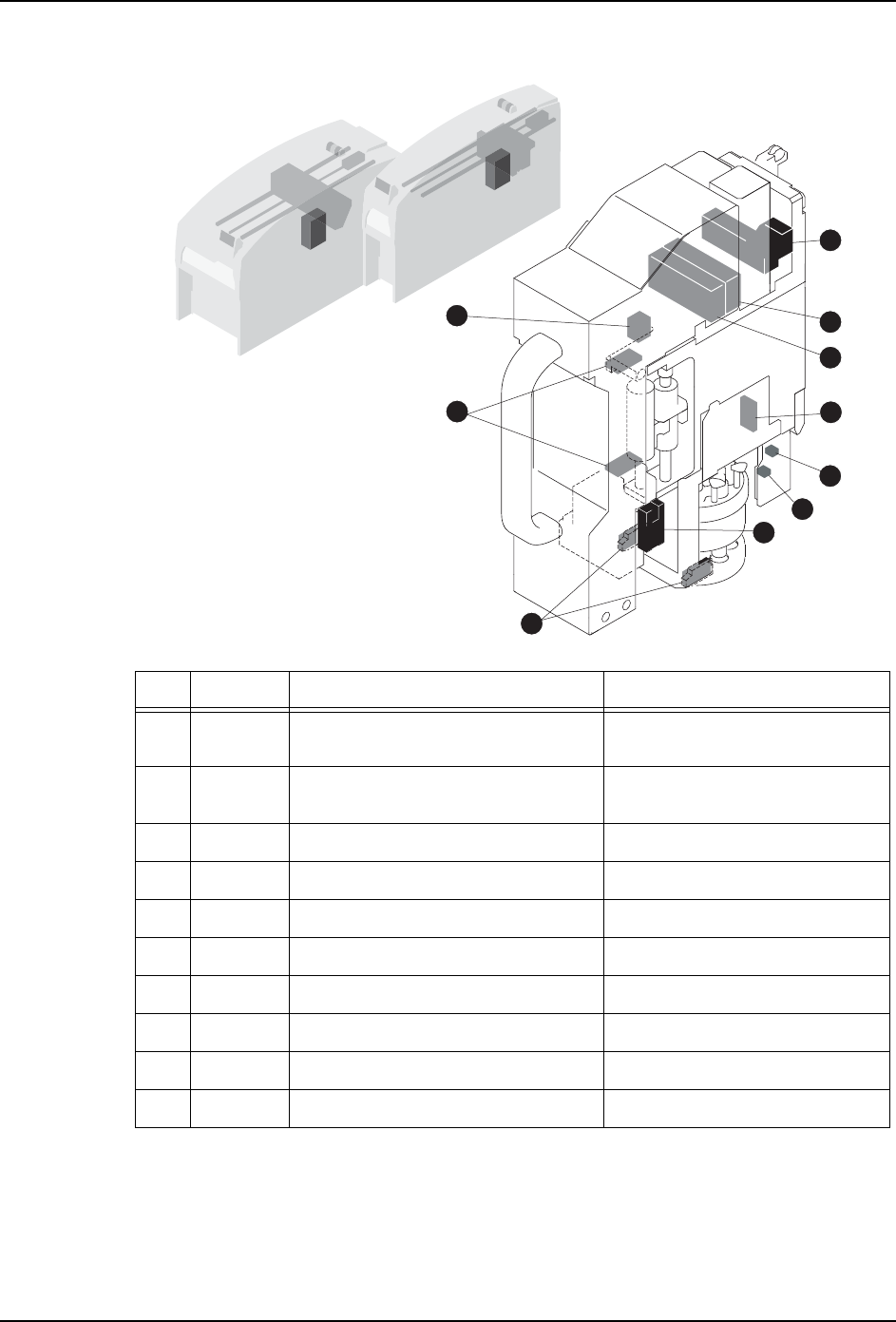

4.3.4 H08 工作头
*: 搭载自动支撑销功能 （选项）的时候
8
6
1
3
4
5
7
10
2
9
NXTSEN004d
*
*
*
*
No. 地址 信号名 传感器名
1* X100 确认销夹紧上升端 Pin clamper upper limit
sensor
2* X101 确认销夹紧下降端 Pin clamper lower limit
sensor
3* X102 确认销松开 Pin unclamp check senser
4 X103 吸嘴下降手柄 OFF 确认 Nozzle lowering lever check
5 X104 有无吸嘴传感器 Nozzle check
6 X109 确认手柄返回传感器 ( 原点位置 ) Lever origin position
7 X111 确认吸取元件 Part pickup check
8* Y101 夹紧下降指示 -
9 Y101 真空破坏 -
10 Y103 吸嘴清洁 -
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 4. 传感器配置图
NXT 机械手册 59

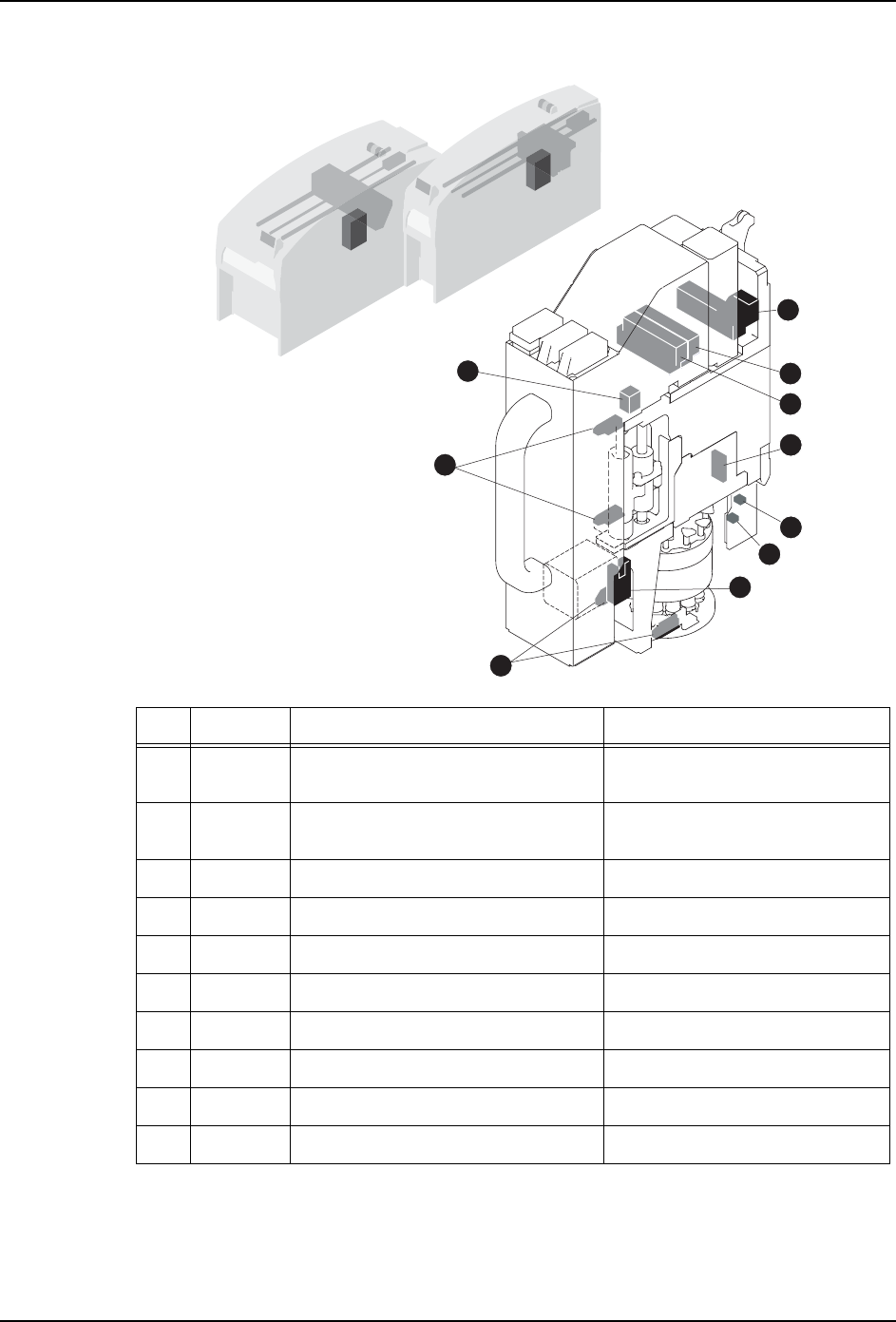

4.3.5 H12(S) 工作头
*: 搭载自动支撑销功能 （选项）的时候
7
4
5
6
9
8
10
2
NXTSEN021c
1
3
*
*
*
*
No. 地址 信号名 传感器名
1* X100 确认销夹紧上升端 Pin clamper upper limit
sensor
2* X101 确认销夹紧下降端 Pin clamper lower limit
sensor
3* X102 确认销松开 Pin unclamp check senser
4 X103 吸嘴下降手柄 OFF 确认 Nozzle lowering lever check
5 X104 有无吸嘴传感器 Nozzle check
6 X109 确认手柄返回传感器 ( 原点位置 ) Lever origin position
7 X111 确认吸取元件 Part pickup check
8* Y101 夹紧下降指示 -
9 Y101 真空破坏 -
10 Y103 吸嘴清洁 -
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
4. 传感器配置图 QD029-27
60 NXT 机械手册

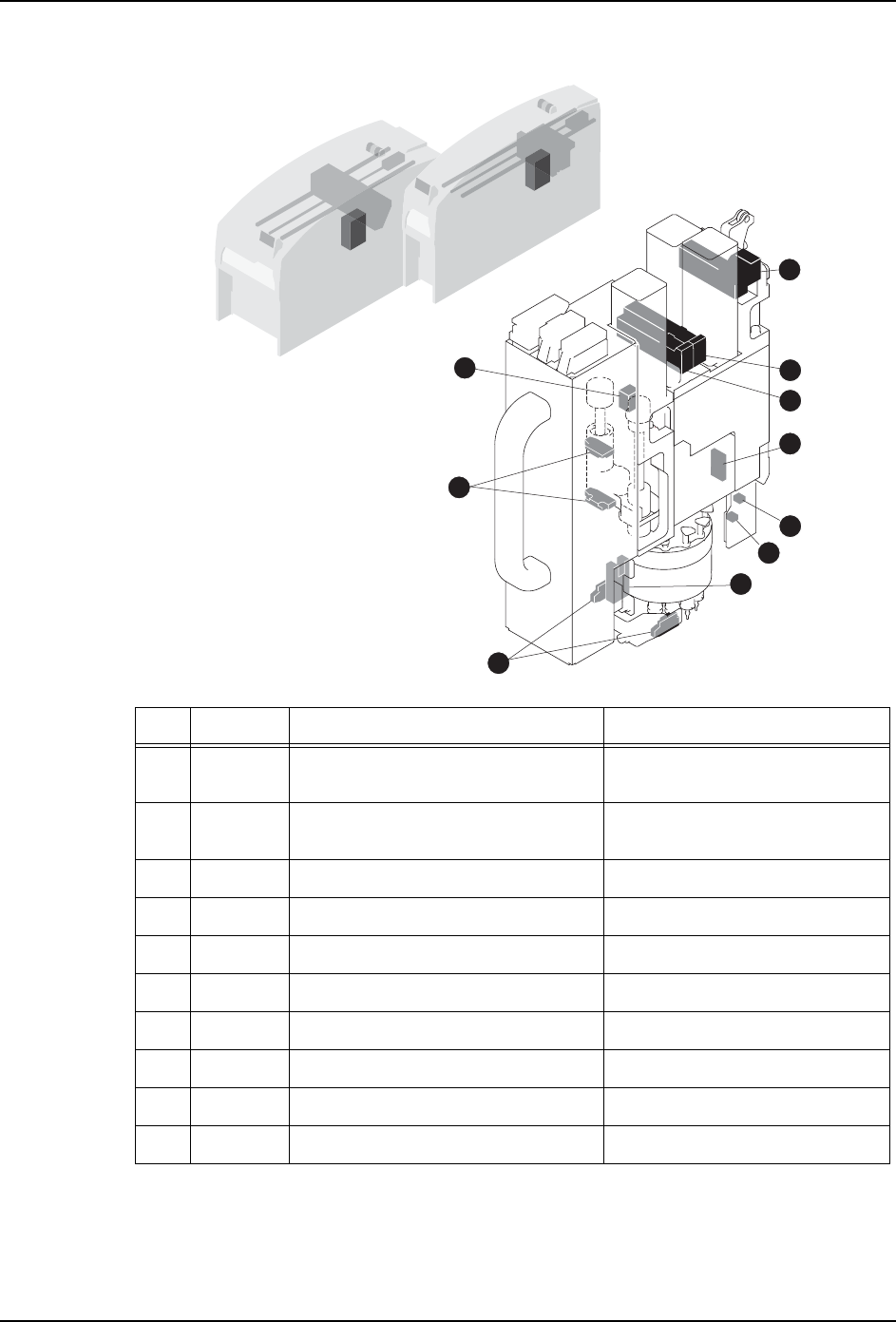

4.3.6 H12HS 工作头
*: 搭载自动支撑销功能 （选项）的时候
01MEC-0193
4
5
6
8
*
7
2
1
3
*
*
*
9
10
No. 地址 信号名 传感器名
1* X100 确认销夹紧上升端 Pin clamper upper limit
sensor
2* X101 确认销夹紧下降端 Pin clamper lower limit
sensor
3* X102 确认销松开 Pin unclamp check senser
4 X103 吸嘴下降手柄 OFF 确认 Nozzle lowering lever check
5 X104 有无吸嘴传感器 Nozzle check
6 X109 确认手柄返回传感器 ( 原点位置 ) Lever origin position
7 X111 确认吸取元件 Part pickup check
8* Y101 夹紧下降指示 -
9 Y101 真空破坏 -
10 Y103 吸嘴清洁 -
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
