QD029-27 6. 预防保养
NXT 机械手册 277
6.9.17 料盘单元 -L 皮带张力的检查
在确认皮带张力时，请预先准备张力计。另外，请拆除料盘单元 -L。( 详细请参考 " 5.5 料
盘单元 -L 的拆除 ")
〈TZ 轴皮带张力〉

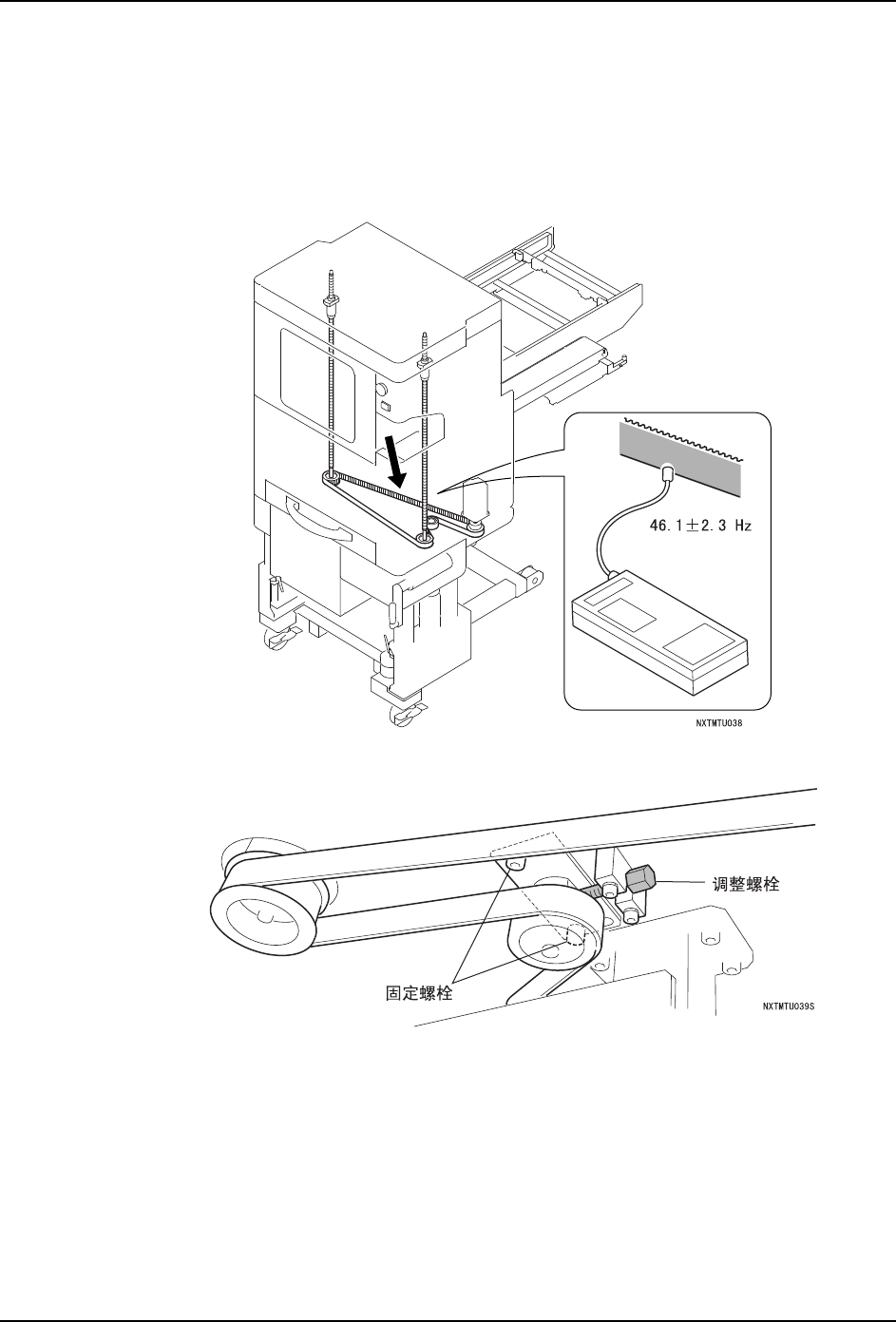

1. 请测定皮带的张力。确认在跨距最长的皮带中央的测定值是 46.1±2.3Hz。
2. 测定值超过上述的范围时请调整皮带张力。拧松固定螺栓后旋转调整螺栓进行调整。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
6. 预防保养 QD029-27
278 NXT 机械手册
〈TY 轴皮带张力 ( 往复臂部位 )〉

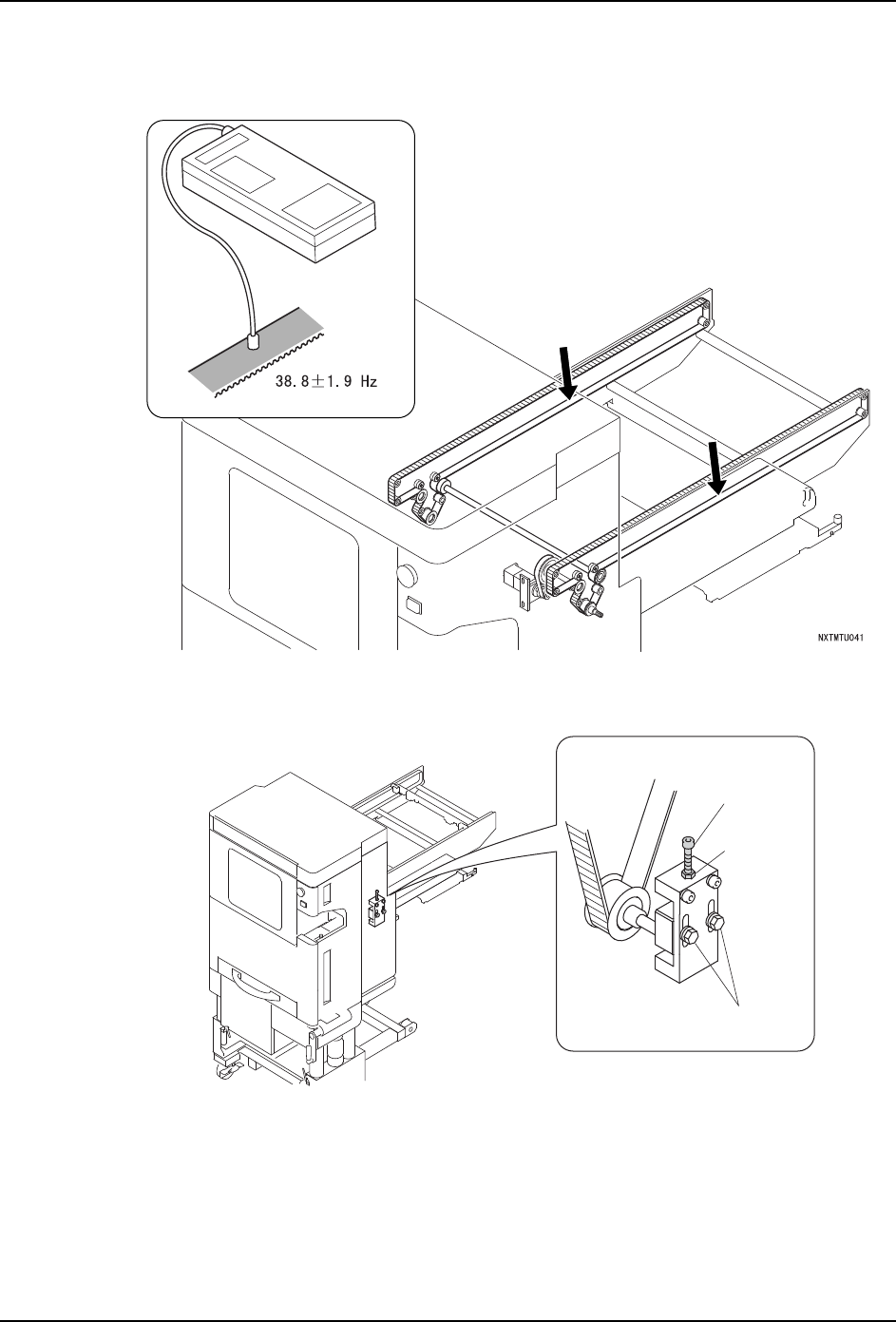

1. 请测定皮带的张力。确认在跨距最长的皮带中央的测定值是 38.8±1.9Hz。
2. 测定值超过上述的范围时请调整皮带张力。
拧松张紧轮的固定螺栓。请松开锁定螺母旋转调整螺栓进行调整。
1;70786
䇗ᭈ㶎ᷧ
䫕ᅮ㶎↡
ᅮ㶎ᷧ
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 6. 预防保养
NXT 机械手册 279
〈TY 轴皮带张力 ( 驱动部位 )〉

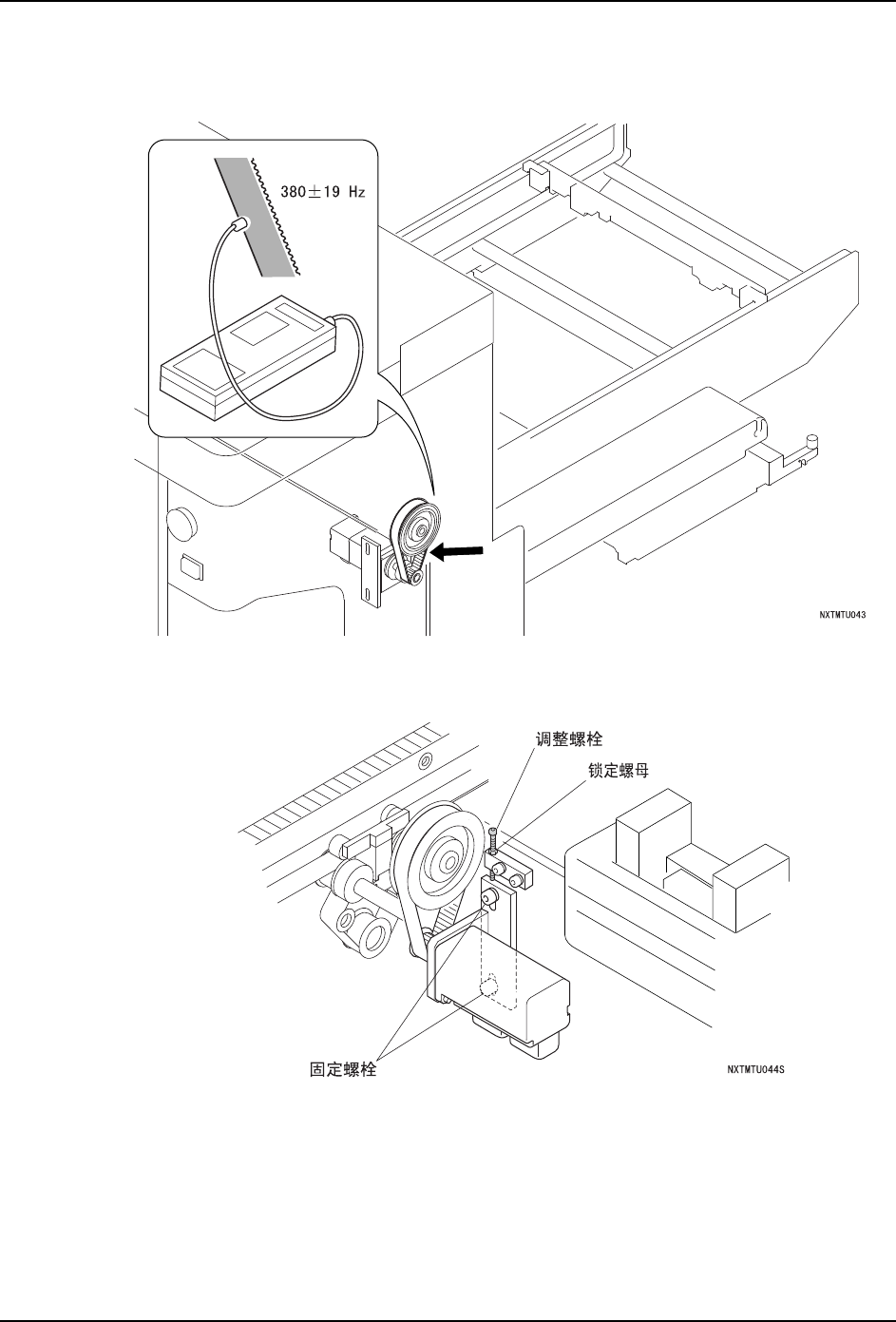

1. 请测定皮带的张力。确认皮带中央的测定值是 380±19Hz。
2. 测定值超过上述的范围时请调整皮带张力。
请拧松马达的固定螺栓后旋转调整螺栓进行调整。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
