NXT 机械手册 QD029-27S.pdf - 第260页
6. 预防保养 QD029-27 238 NXT 机械手册 10. 加润滑油后，请确认元件相机表 面、吸嘴置放台、搬运轨道、Y 轴线性标尺、共面性传 感器用线性标尺等没有附着润滑油 。 如果附着润滑油， 请用干净的没有线脚的干布擦去。 注意 )擦去的时候，请不要用力过度以免损伤单元。 11.请在操作后按照拆除的 相反的顺序安装盖罩。 12.请取下线性马达轴 的保护盖板。 13.插入模组。 （ 参考 " 5.1 模组的 拉出 /…
QD029-27 6. 预防保养
NXT 机械手册 237

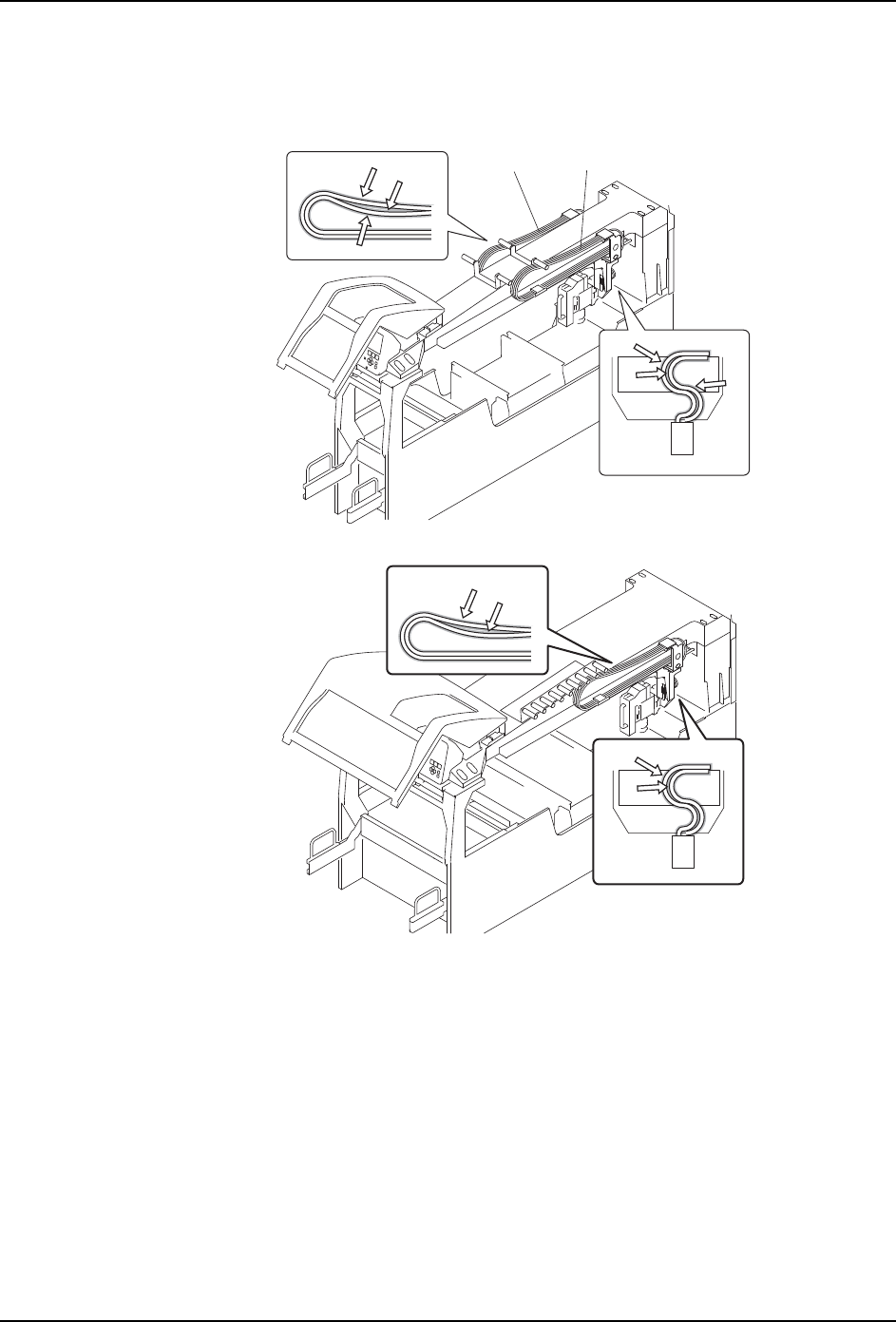

8. 用清洁的布，擦去平型电缆的污垢。
9. 请对各个加油处用毛刷涂敷规定量的润滑油。
0(&6
;䕈
<䕈
06
<䕈
;䕈
0(&6
06
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
6. 预防保养 QD029-27
238 NXT 机械手册
10.加润滑油后，请确认元件相机表面、吸嘴置放台、搬运轨道、Y 轴线性标尺、共面性传
感器用线性标尺等没有附着润滑油。如果附着润滑油，请用干净的没有线脚的干布擦去。
注意 )擦去的时候，请不要用力过度以免损伤单元。
11.请在操作后按照拆除的相反的顺序安装盖罩。

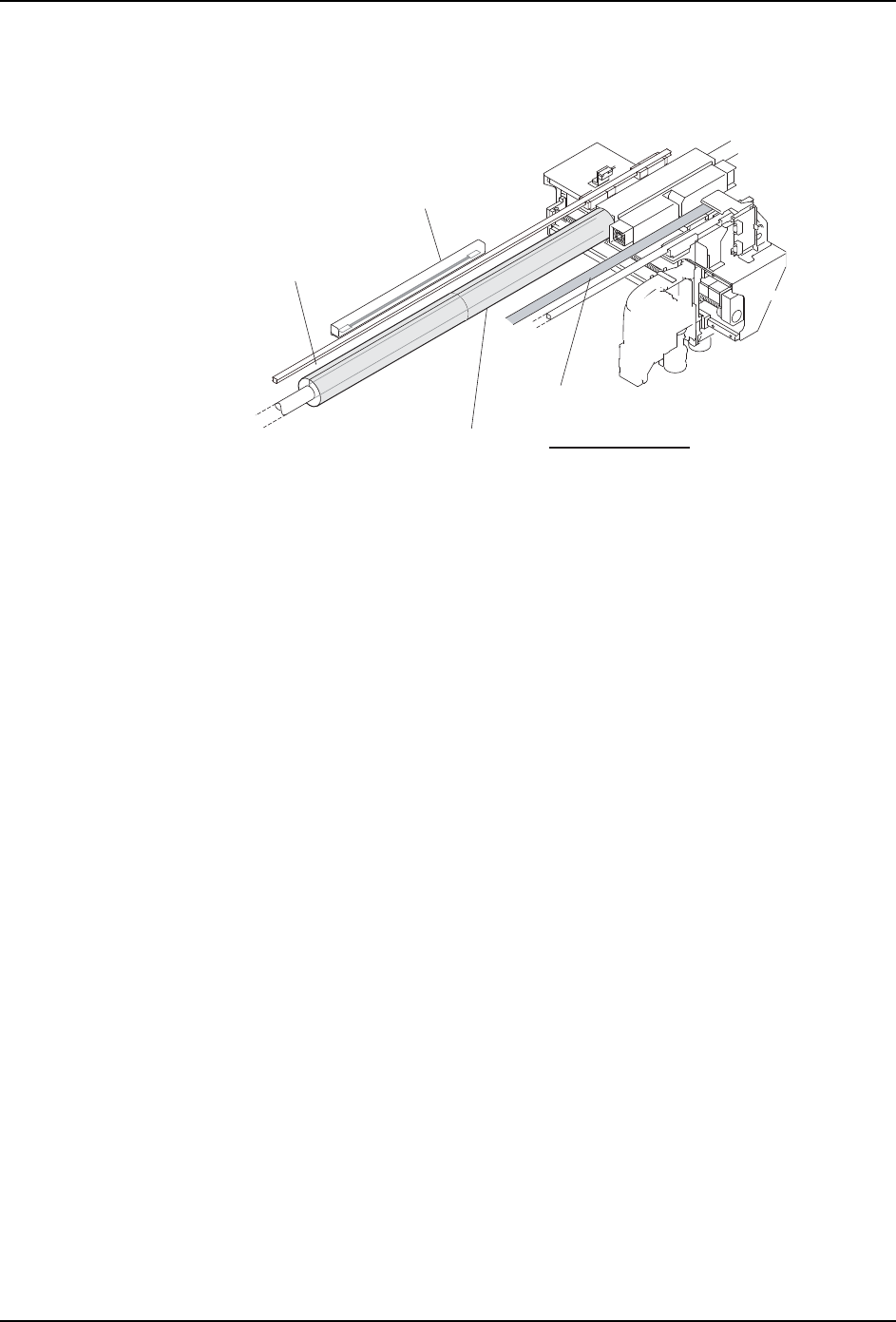

12.请取下线性马达轴的保护盖板。
13.插入模组。（参考 " 5.1 模组的拉出 / 插入 "）
㒓ᗻ偀䖒䕈
ֱᡸⲪ㔽
0(&6
06㒘
㒓ᗻᷛሎ
݅䴶ᗻӴᛳ఼఼⫼㒓ᗻᷛሎ
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 6. 预防保养
NXT 机械手册 239

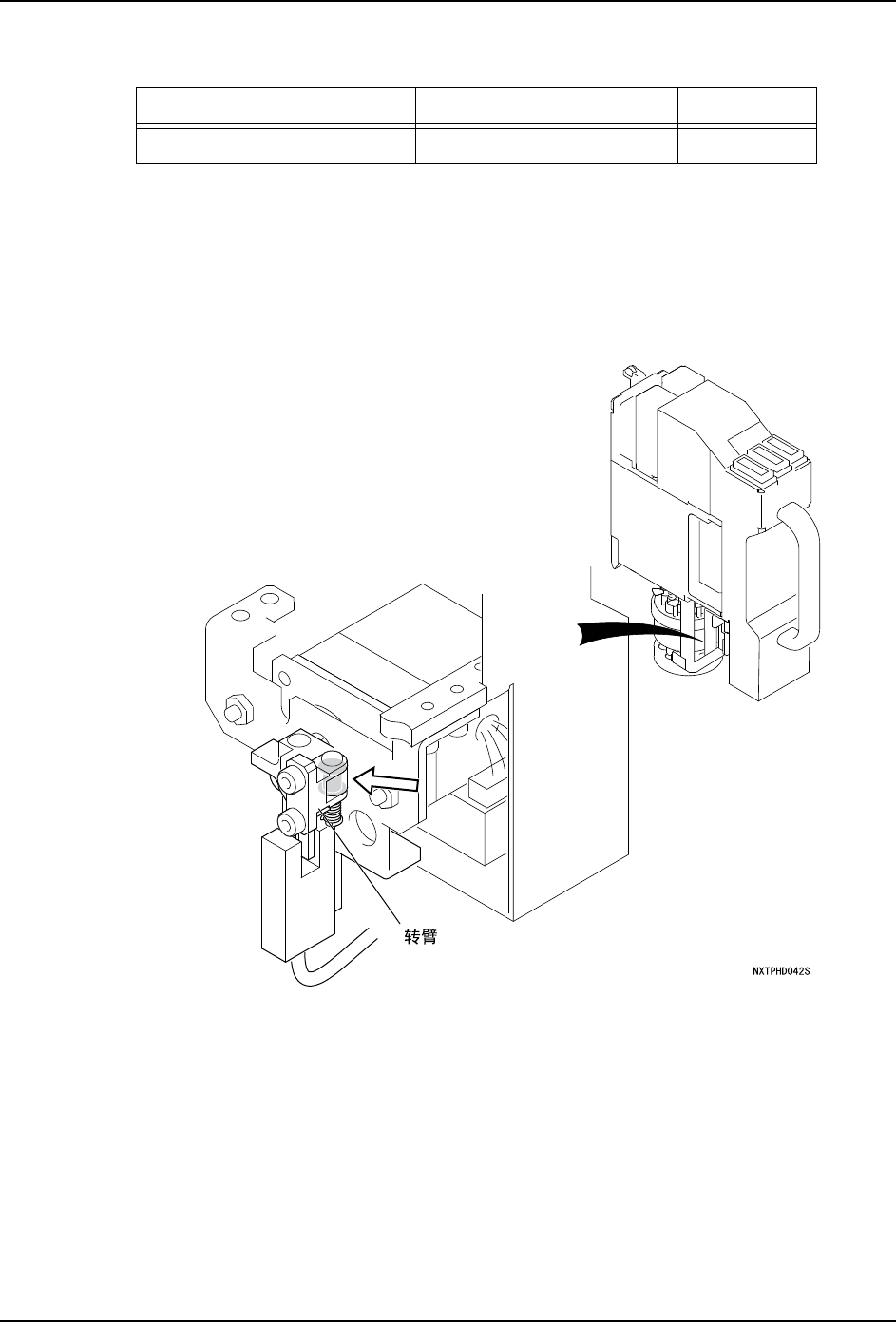

6.7.3 H04，H08/H12(S)/H12HS 工作头的转臂旋转轴的加油
备注 )FUJI 润滑油枪的润滑油一次喷射量是 0.6cc，请作为加油量的大致标准。
1. 拆除贴装工作头。（详细请参考 " 5.8 贴装工作头的拆除 / 安装 "）
2. 使用绵棒，擦去转臂旋转轴以及旋转折叠部的污垢。
3. 请使用棉棒等，在步进马达驱动部的转臂旋转轴以及旋转折叠部涂敷 Daphne Eponex
No.2( 出光 )0.002cc。
4. 将转臂向旋转方向转动数次，与润滑油粘合。
5. 使用棉棒，擦去多余的润滑油。
润滑油 加油处 加油量 （cc）
Daphne Eponex No.2( 出光 ) 转臂旋转轴以及旋转折叠部 0.002
