6. 预防保养 QD029-27 242 NXT 机械手册 〈单搬运轨道〉 13.安装备份板。 14.插入模组。 （ 参考 " 5.1 模组的 拉出 / 插入 "） 6.7.6 H01 工作头内空心轴 Assy 的清扫 〈仅限于不搭载法兰盘过滤器时〉 在法兰盘部装备 有过滤器的时候， 不必清扫空心轴 Assy。 在清扫时，为了防止在操作中丢 失以下部件，推荐对以下部件各自 准备 2 个。 0(&…
QD029-27 6. 预防保养
NXT 机械手册 241

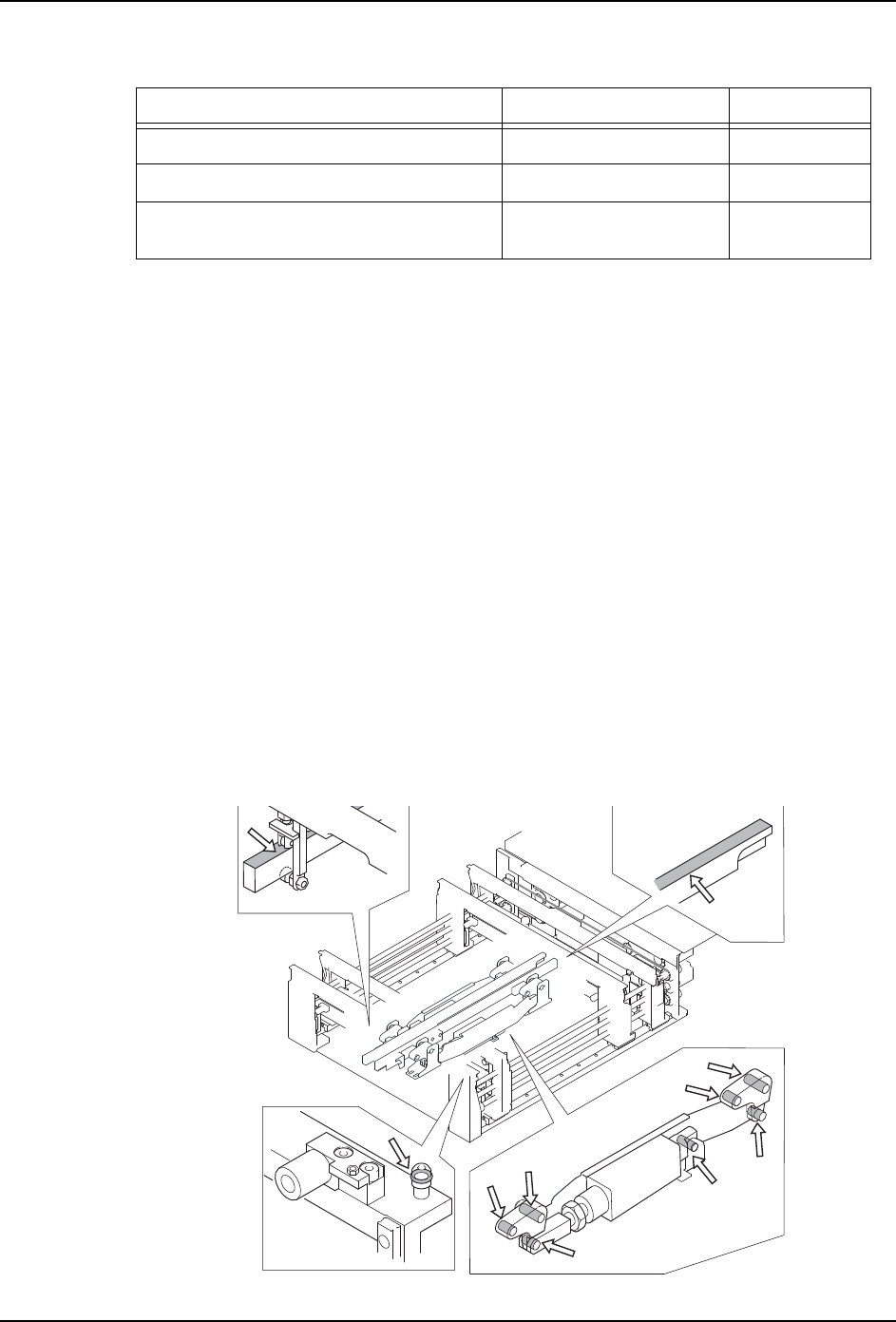

6.7.5 搬运轨道电路板夹紧部的加油
备注 )FUJI 润滑油枪的润滑油一次喷射量是 0.6cc，请作为加油量的大致标准。
1. 拉出模组。（参考 " 5.1 模组的拉出 / 插入 "）
2. 拆下支撑板。
3. 用清洁的布擦去夹紧轨道面 (1) 的污垢。
4. 取 3.75cc 的 Daphne Eponex No.2 到刷子上。
5. 请将指定的润滑油均等地涂抹在夹紧板上 (1)。
6. 请用清洁的布擦去夹紧销 (2) 的污垢。
7. 请对夹紧销 (2) 用 Biral T&D 润滑油直接分别吹附 1 次喷射。
8. 请擦去在周围粘附的多余的润滑油。
9. 取 0.01cc 的 MDB-ZB 到刷子上。
10.用刷子将润滑油均等地涂抹在 O 型圈上 (3)。
11.安装支撑板。
12.插入模组。（参考 " 5.1 模组的拉出 / 插入 "）
〈双搬运轨道〉
润滑油 加油处 加油量 （cc）
Daphne Eponex No.2 （出光） (1) 夹紧轨道 3.75
Biral T&D （Sugai Chemical Industry） (2) 夹紧销 0.37
MDB-ZB ( 黑田精工 )(K3032K) (3)O 型圈
（真空支撑销板用油嘴）
0.01
0(&6
໘
໘
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
6. 预防保养 QD029-27
242 NXT 机械手册
〈单搬运轨道〉
13.安装备份板。
14.插入模组。（参考 " 5.1 模组的拉出 / 插入 "）
6.7.6 H01 工作头内空心轴 Assy 的清扫〈仅限于不搭载法兰盘过滤器时〉
在法兰盘部装备有过滤器的时候，不必清扫空心轴 Assy。
在清扫时，为了防止在操作中丢失以下部件，推荐对以下部件各自准备 2 个。
0(&6
໘
䖛Ⓒ఼
⊩݄Ⲭ
01MEC-0663S
