14.再次擦去从滚珠丝杆 ·LM 导轨渗出的润滑油。
Y 轴的加油
15.用清洁的布，擦去 Y 轴滚珠丝杆的污垢。
16.同样，擦去 Y 轴 LM 导轨的污垢。
17.请使用润滑油枪将 Y 轴滚珠丝杆的油嘴 (3) 加 0.81cc 的 NS7 或者 SRL。
18.用清洁的布，擦去渗出的多余润滑油。
19.请使用润滑油枪将 Y 轴 LM 导轨的油嘴 (5) 各加 1.2cc 的 Daphne Eponex No.2。
20.用清洁的布，擦去渗出的多余润滑油。
21.用手动将 Y 轴单元进行 1 次全程往复，使润滑油循环。
22.再次擦去从滚珠丝杆 ·LM 导轨渗出的润滑油。
23.最后安装 X 轴齿润盖罩。
24.加润滑油后，请确认元件相机表面、吸嘴置放台、搬运轨道、Y 轴线性标尺等没有附着
1;7%$66E
;䕈⒮⦴ϱᴚ
<䕈⒮⦴ϱᴚ
;䕈/0ᇐ䔼
<䕈/0ᇐ䔼
Փ⫼⍺⒥⊍ᵾ
⍖ᭋ
;䕈啓䕂㔽
注意
将 XY 机械手用手进行移动时，请抓住框架部分。抓住贴装工作头主体或者手柄时，请
不要对工作头施加压力。
请不要按压X轴X齿轮盖罩。齿轮盖罩有可能变形。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
6. 预防保养 QD029-27
232 NXT 机械手册
润滑油。如果附着润滑油，请用干净的没有线脚的干布擦去。
注意 )擦去的时候，请不要用力过度以免损伤单元。
25.请取下线性马达轴的保护盖板。
26.插入模组。（参考 " 5.1 模组的拉出 / 插入 "）
〈M3(S) 模组时〉
备注 )FUJI 润滑油枪的润滑油一次喷射量是 0.6cc，请作为加油量的大致标准。
1. 拉出模组。（参考 " 5.1 模组的拉出 / 插入 "）
2. 将主电源 OFF。
3. 拆下 X 轴齿轮罩和 XS 轴齿轮罩。

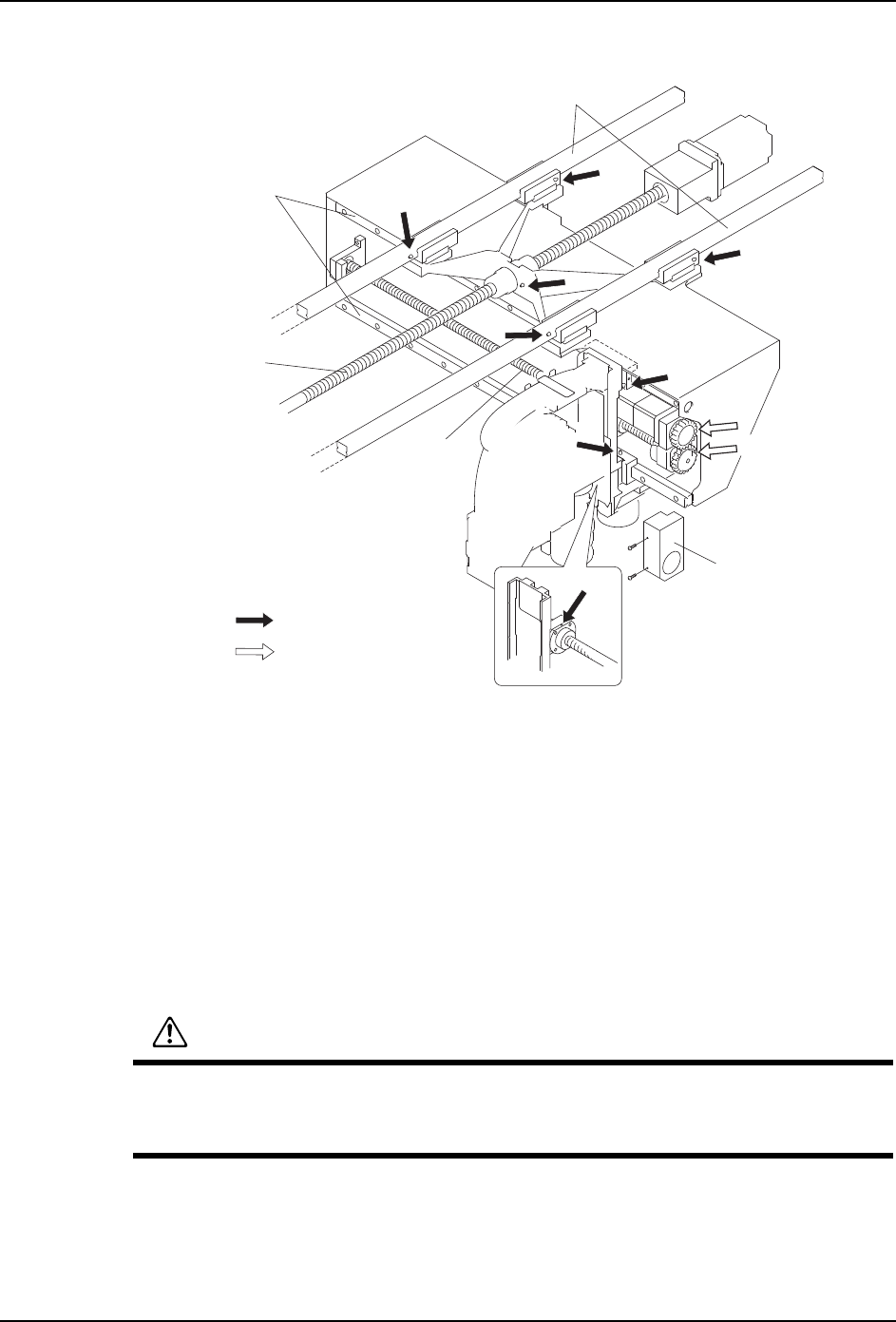

X 轴的加油
4. 请用清洁的布，擦去 X 轴齿轮 (1) 的污垢。
5. 取 1.76cc 的 Mobilith SHC100 到刷子上。
6. 用刷子将润滑油均匀地涂敷到 X 轴齿轮 (1) 上。
7. 请用清洁的布，擦去 X 轴滚珠丝杆的污垢。
8. 同样，擦去X轴LM导轨的污垢。
9. 请使用润滑油枪将 X 轴滚珠丝杆的油嘴 (1) 加 0.24cc 的 NS7 或者 SRL。
10.用清洁的布，擦去渗出的多余润滑油。
11.请使用润滑油枪将 X 轴 LM 导轨的油嘴 (2) 各加 1.2cc 的 Daphne Eponex No.2。
12.用清洁的布，擦去渗出的多余润滑油。
13.用手动将贴装工作头 (X 轴单元 ) 进行 1 次全程往复，使润滑油循环。
润滑油 加油处 加油量 （cc）
Mobilith SHC100(Mobil) (1) X 轴齿轮 1.76
(6) XS 轴齿轮 1.4
NS7(NSK) 或者 MultempSRL( 协同油脂 ) (2) X 轴滚珠丝杆 0.24
(4) Y 轴滚珠丝杆 0.81
(7) XS 轴滚珠丝杆 0.09
Daphne Eponex No.2 （出光） (3) X 轴 LM 导轨 1.02
(5) Y 轴 LM 导轨 0.9
(8) XS 轴 LM 导轨 0.9
注意
将 XY 机械手用手进行移动时，请抓住框架部分。抓住贴装工作头主体或者手柄时，请
不要对工作头施加压力。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 6. 预防保养
NXT 机械手册 233
14.再次擦去从滚珠丝杆 ·LM 导轨渗出的润滑油。

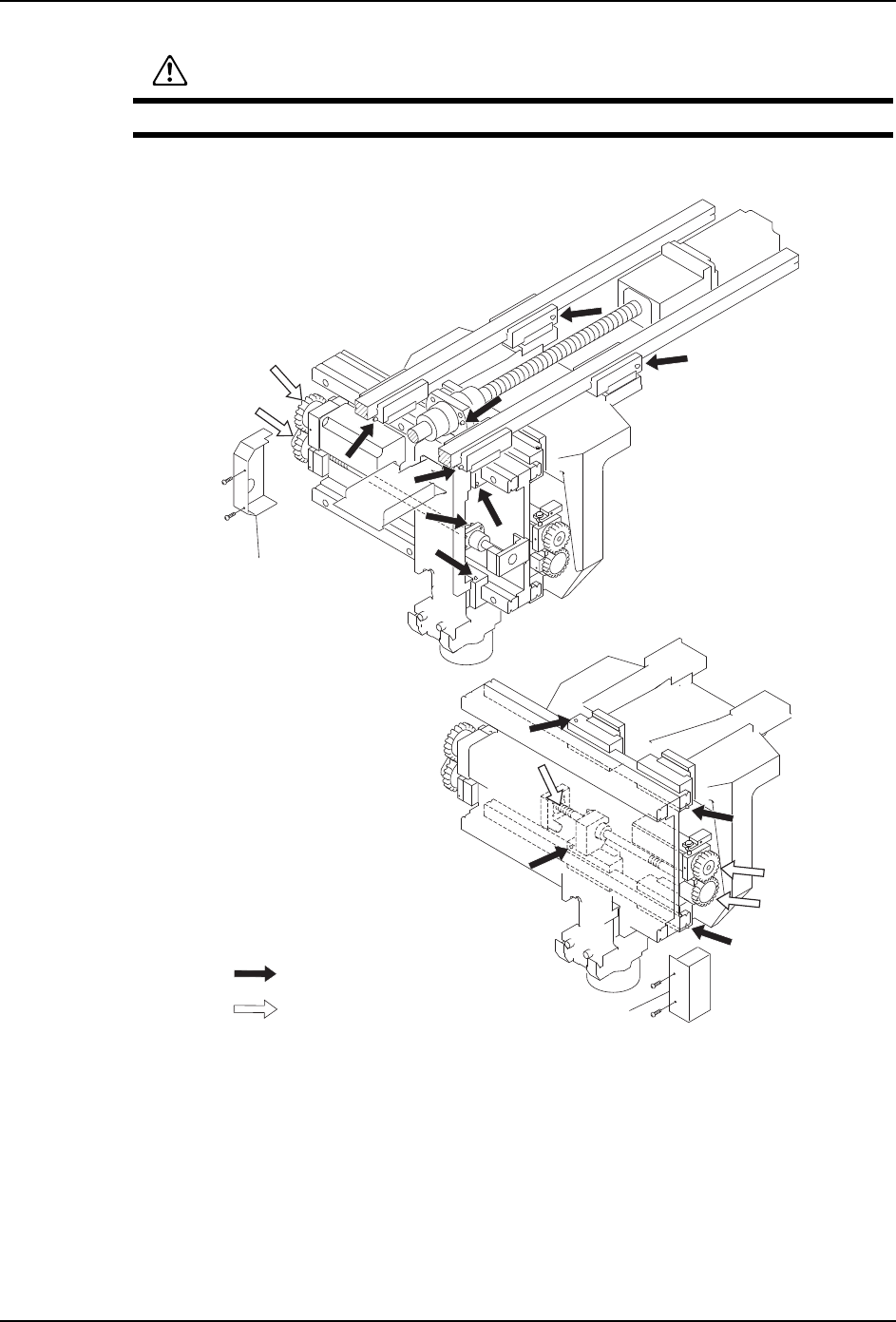

XS 轴的加油
