7. 消耗品的更换 QD029-27 376 NXT 机械手册 b. 用双手将装配接头向己方按压，拔掉连接管。拆下工作头盖罩。此时，请将左右的装配接头一点点交替地拔出。 4. 拆下汽缸。 a. 在拆下汽缸前，用油性笔在外壳和汽缸上做标记。 b. 用戴有手套的手，满满地将风扇向上旋转。此时，请必须戴手套。 c. 将汽缸向上拔起。 fPAsb6Qk fPAsb6Qk Downloaded at 2012/05/31 17:08…

QD029-27 7. 消耗品的更换

NXT 机械手册 375

真空泵的分解

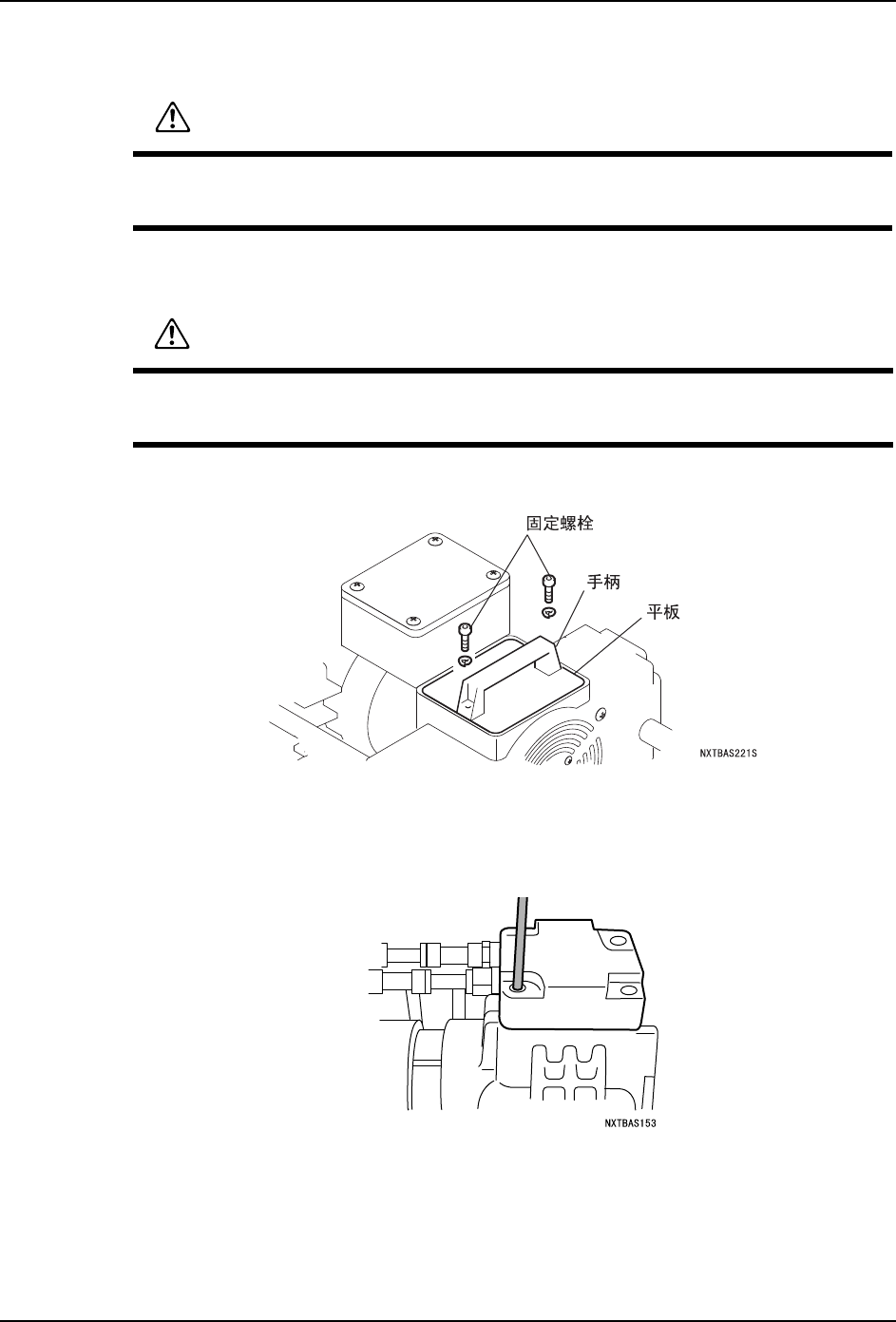

1. 用六角扳手将固定手柄的内六角螺栓（M6×L16）拧松，拆下手柄和平板。

2. 尽量使要更换的工作头处于上方将泵竖向放置。

3. 拆除工作头的盖罩。

a. 用六角扳手将 4 根固定手柄的内六角螺栓（M6×L30）拧松，拆下内六角螺栓。

警告

请在泵停止后放置 30 分钟以上，确认泵冷却后进行操作。一旦运转停止，泵内部变

热，会造成火伤。

警告

在进行以下操作时，请带好防尘口罩和手套。细微的尘屑在空气中浮游后会与空气一起

进入体内。

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

7. 消耗品的更换 QD029-27

376 NXT 机械手册

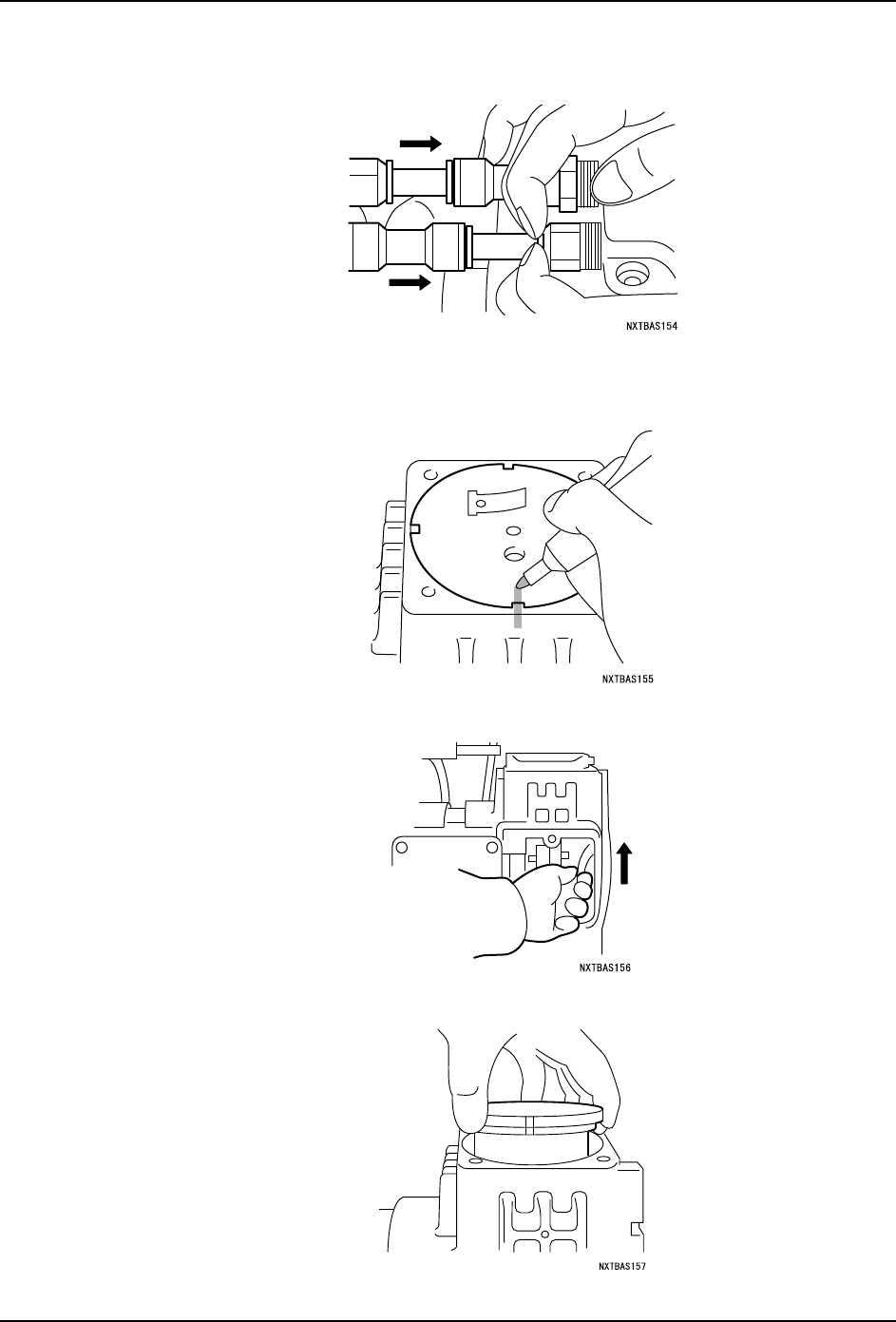

b. 用双手将装配接头向己方按压，拔掉连接管。拆下工作头盖罩。此时，请将左右的装

配接头一点点交替地拔出。

4. 拆下汽缸。

a. 在拆下汽缸前，用油性笔在外壳和汽缸上做标记。

b. 用戴有手套的手，满满地将风扇向上旋转。此时，请必须戴手套。

c. 将汽缸向上拔起。

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

QD029-27 7. 消耗品的更换

NXT 机械手册 377

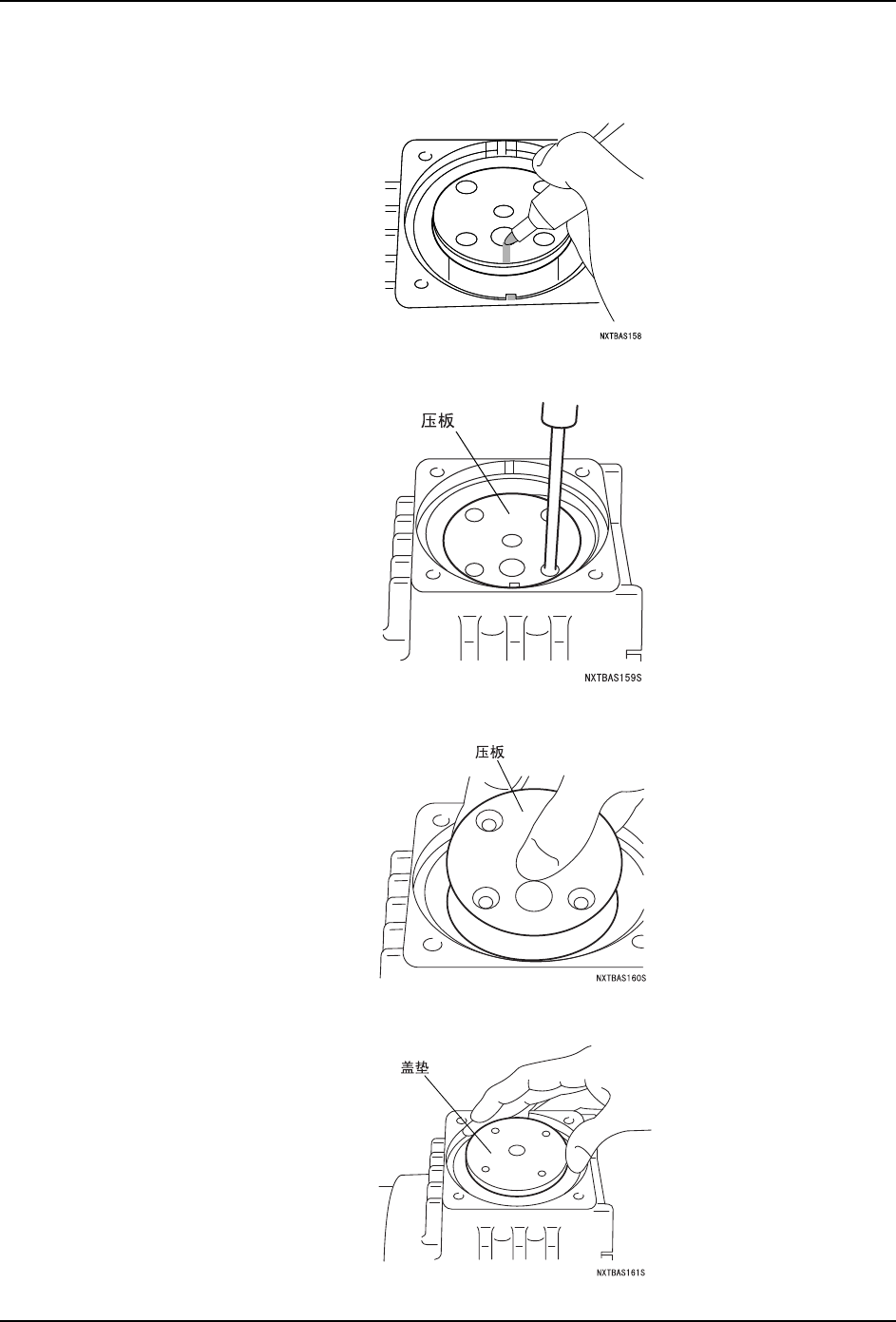

5. 拆下压板和盖垫。

a. 对准外壳的标记部，用油性笔在压板上做标记。

b. 松开压板的 4 根平头螺丝（M5×L12）。此时，请戴好手套，抓住松开处的连杆。

c. 拆下压板。

d. 拆下盖垫。
