QD029-27 5. 基本操作 NXT 机械手册 165 17.请选择支撑板更换 指令。 18.请按下 START 按键。 将搬运轨道扩大到 最大宽度，显示出更 换支撑板向导。 19.请在通道 1 上安装新 的支撑板、按下 OK 按 键。 20.请插入模组。 a. 握住模组的手柄，直到碰到阻停块为止慢 慢地插入。 b. 模组自动地被拉入后锁定。没有被锁定时 ，请稍微拉回一些模组后重新压入。 6<66 ᤶᬃ ᩥ ᵓ…
5. 基本操作 QD029-27
164 NXT 机械手册

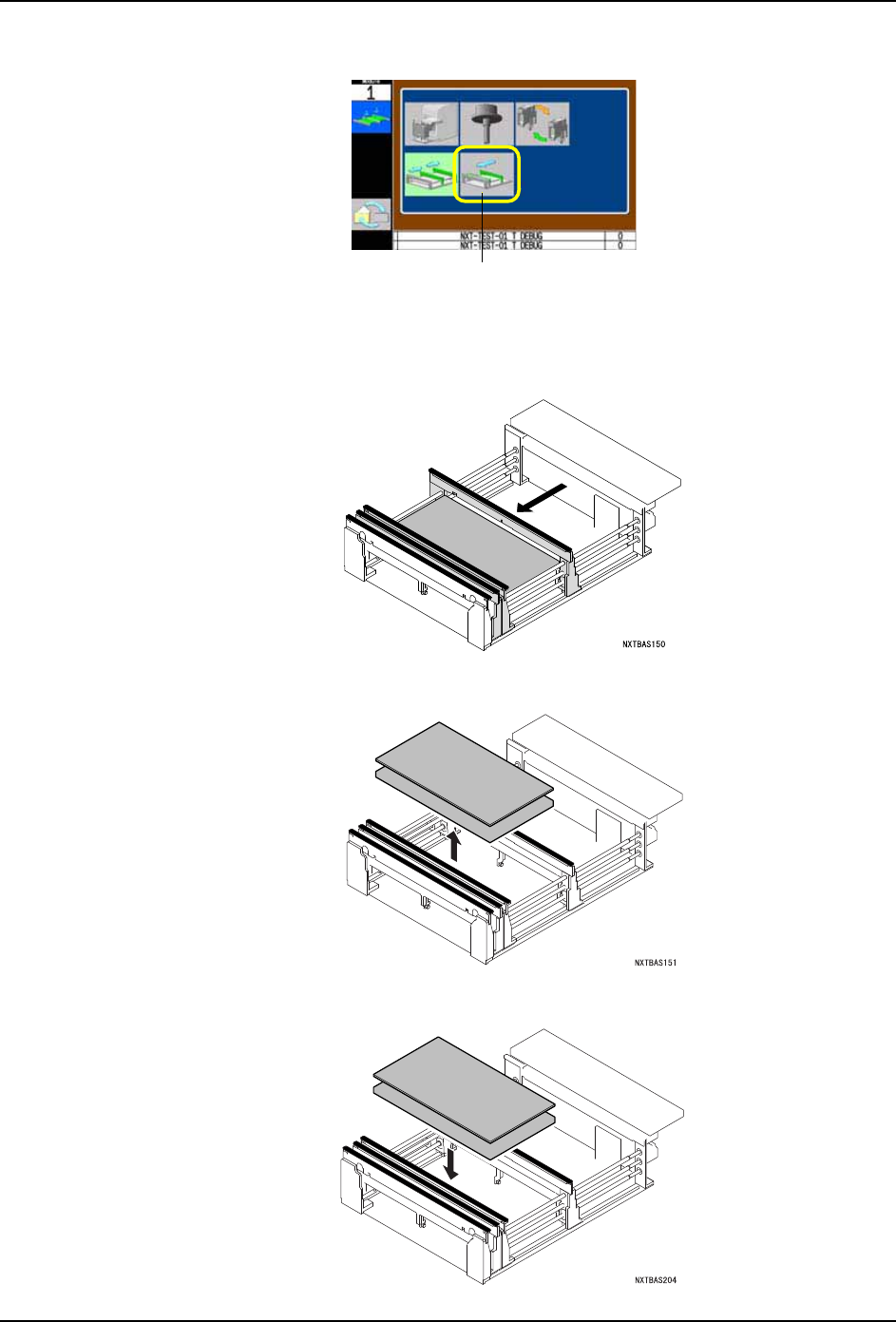

11.请将被分板向前移动一些后选择更换指令。
12.请按下 START 按键。将搬运轨道扩大到最大宽度，显示出通道 1 侧的更换支撑板向导。
13.请确认通道 1 侧没有支撑板后按下 OK 按键。
14.请按下 START 按键。通道 2 向前方移动一些后显示出支撑板更换向导。
15.在操作画面上显示出拆下支撑板的画面。请拆下通道 2 侧的支撑板
16.请在通道 2 上安装新的支撑板、按下 OK 按键。
6<66
ᬃᩥᵓࠡ䴴
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 5. 基本操作
NXT 机械手册 165

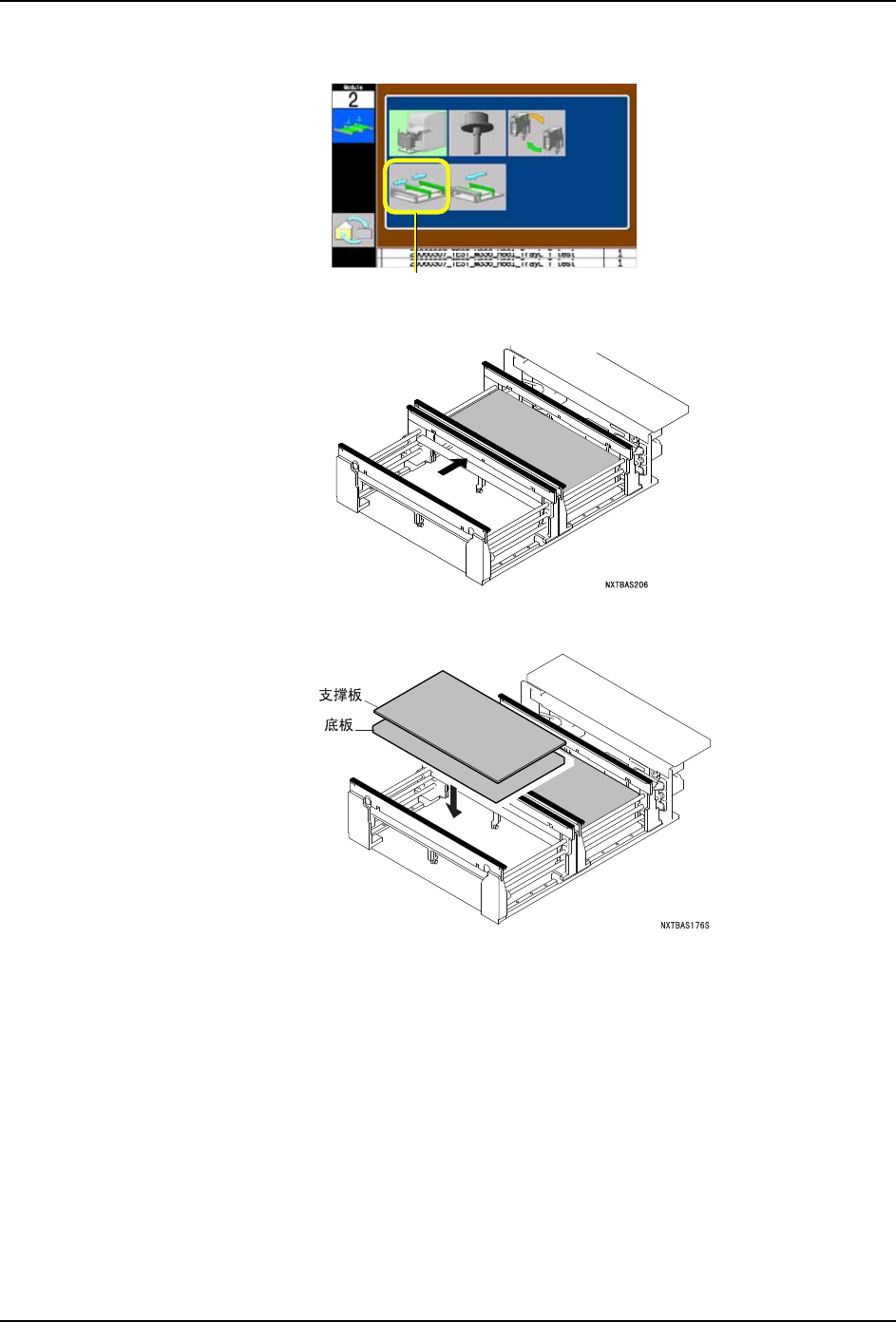

17.请选择支撑板更换指令。
18.请按下 START 按键。将搬运轨道扩大到最大宽度，显示出更换支撑板向导。
19.请在通道 1 上安装新的支撑板、按下 OK 按键。
20.请插入模组。
a. 握住模组的手柄，直到碰到阻停块为止慢慢地插入。
b. 模组自动地被拉入后锁定。没有被锁定时，请稍微拉回一些模组后重新压入。
6<66
ᤶᬃᩥᵓ
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
5. 基本操作 QD029-27
166 NXT 机械手册
21.请安装料盘单元 -L/LT。安装方法请参考 " 5.5 料盘单元 -L 的拆除 / 安装 "" 5.6 料盘
单元 -LT 的拆除 / 安装 "。
22.请按下 OK 按钮，用手动模式拔出。按下 START 按钮后，搬运轨道的宽度移动到与 Job 相
一致。
从单通道生产变更为双通道生产
1. 按下操作面板的 MANUAL 按钮，显示出手动指令。
2. 使用箭头键，选择更换单元示意图，按下 OK 按键。
3. 请使用箭头键，选择支撑板更换指令。
4. 请按下 START 按键。将搬运轨道扩大到最大宽度，将贴装头移动到模组的后方。移动贴
装头后，在操作面板上显示出拆下料盘单元 -L/LT 的向导。
6<66
ᤶᬃᩥᵓ
fPAsb6Qk
fPAsb6Qk
