8. 部件的更换 QD029-27 388 NXT 机械手册 注意 )请绝对不要松动相机单元的螺栓和定位螺栓。( 请参考下图 ) 5. 拆下灯具单元的连接线插座。 6. 拧松螺栓 (4 根 )，拆下灯具单元。 fPAsb6Qk fPAsb6Qk Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 8. 部件的更换
NXT 机械手册 387
8.2 定位相机的更换
相机盖罩，灯具， 变焦镜以及相机主体是作为一个单元来处理的。不能仅对其中的单个部
件的进行更换。
8.2.1 必要工具
六角扳手一套，M5.5 扳手。
8.2.2 操作时间
旧灯具 / 相机单元的拆除→新单元安装为止约十分钟。
8.2.3 更换方法
1. 拉出模组。（参考 " 5.1 模组的拉出 / 插入 "）
2. 将主电源开关 OFF。

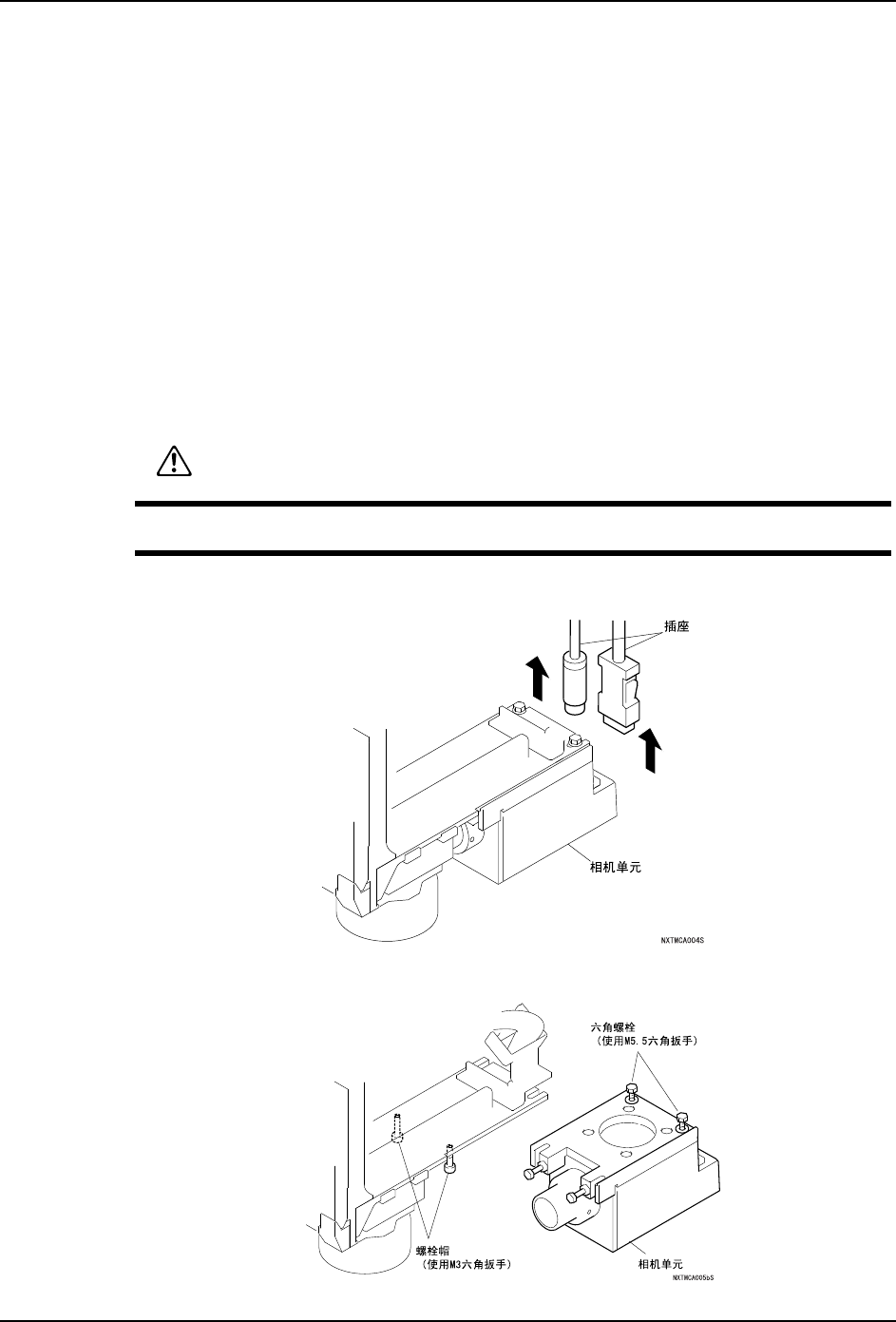

3. 将相机后部的插座拆下。
4. 拧松螺栓(2根)帽和六角螺栓(2根)、将相机向后方滑出并取下。
警告
在更换元件相机前，务必切断机器主电源。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
8. 部件的更换 QD029-27
388 NXT 机械手册
注意 )请绝对不要松动相机单元的螺栓和定位螺栓。( 请参考下图 )
5. 拆下灯具单元的连接线插座。
6. 拧松螺栓 (4 根 )，拆下灯具单元。
fPAsb6Qk
fPAsb6Qk
