QD029-27 4. 传感器配置图 NXT 机械手册 77 4.12.5 吸取器 ※ 上述地址未显示在「I/O Monitor」上。 No. 地址信号名传感器名 1 IN10 空料盘吸取状态确认 - 2 IN23 吸取器升降台上升确认 - 3 IN24 吸取器升降台下降确认 - 4 IN26 吸取器有无 - 5 OUT23 吸取器升降台上下 - 6 OUT27 吸器器真空 ON - NXTMT U 10 5 2 3 5…

4. 传感器配置图 QD029-27

76 NXT 机械手册

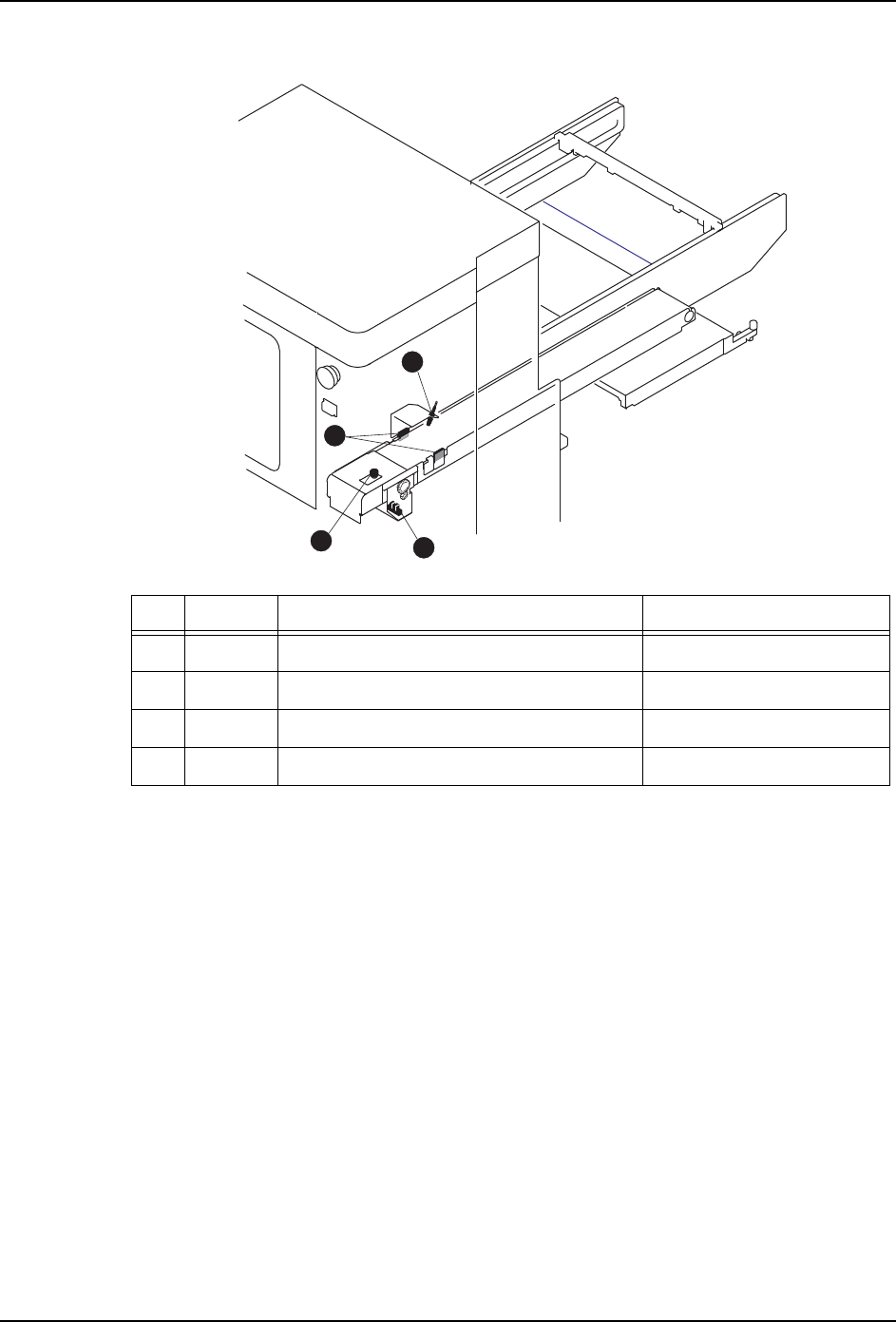

4.12.4 不良元件搬运轨道

※ 上述地址未显示在「I/O Monitor」上。

No. 地址信号名传感器名

1 IN11 不良元件排出许可确认（中央） -

2 IN12 不良元件排出许可确认（旁侧） -

3 IN13 不良元件 C/V 送料记数 -

4 OUT18 不良搬运轨道 ON -

NXTMTU021

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

QD029-27 4. 传感器配置图

NXT 机械手册 77

4.12.5 吸取器

※ 上述地址未显示在「I/O Monitor」上。

No. 地址信号名传感器名

1 IN10 空料盘吸取状态确认 -

2 IN23 吸取器升降台上升确认 -

3 IN24 吸取器升降台下降确认 -

4 IN26 吸取器有无 -

5 OUT23 吸取器升降台上下 -

6 OUT27 吸器器真空 ON -

NXTMTU105

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

4. 传感器配置图 QD029-27

78 NXT 机械手册

4.13 料盘单元 -LT 传感器

4.13.1 安全门

※ 上述地址未显示在「I/O Monitor」上。

No. 地址信号名传感器名

1 IN00 紧急停止 SW -

2 IN06 上部料盘箱安全门关闭确认 -

3 IN07 下部料盘箱安全门关闭确认 -

No. 地址信号名传感器名

4 X206 上部料盘箱结束 PB 输入 -

5 X209 下部料盘箱结束 PB 输入 -

01MEC-0222a

Tray unit-LT

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
